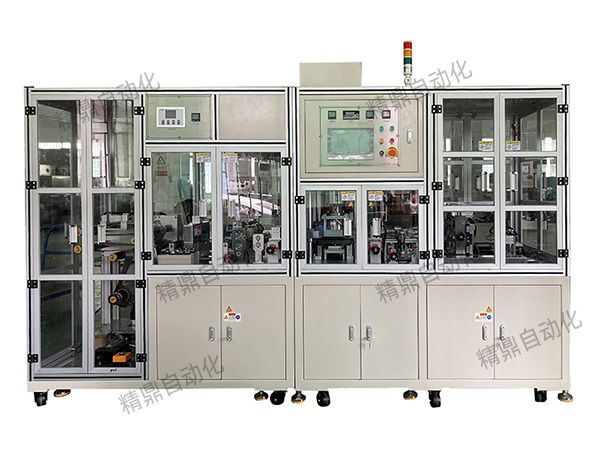

自动冲壳机

自动冲壳机

386
规格/型号:JD-ZCK-XXX
品牌:精鼎自动化
应用领域:材料制备
产地:广东 - 东莞
厂家/供应商:东莞市精鼎自动化设备科技有限公司
咨询电话::13790308520(请说明信息源自“中冶有色网”)
更新时间:2025-03-20
级别:待认证

自动冲壳机说明介绍

自动冲壳机

产品介绍


该设备应用于软包装电池塑膜冲壳成型工序。

设备具有铝塑膜卷料自动放卷,自动冲壳,定长裁切制片,壳体排出等功能。

采用三片模结构。铝塑膜单坑,双坑由模具结构决定。

冲坑深度由下面的伺服控制。可直接在触摸屏设定冲坑深度。

铝塑膜卷料上料,宽度通过电芯尺寸确定。

该设备连续冲坑,机械手自动拉料,自动裁断,顶封边自动裁切。

PLC控制,触摸屏操作,各项参数可在屏上设定。

设备结构紧凑,操作简单,维修方便。


功能特点


Ø 采用四导柱结构,上下滑动顺畅,精度高

Ø 采用气液增压缸或伺服电缸提供缩需要的压力。压力大小根据电芯尺寸确定,有5T,10T等。

Ø 采用三片模结构,更换模具方便快捷。

Ø 采用伺服冲深,冲坑深度可在触摸屏上设定。

Ø 铝塑膜成卷上料,采用3英寸气胀轴,配接带平台

Ø 自动冲坑,机械手自动拉料,自动裁切

Ø 成型后产品各角位及周边无鱼尾纹和破损。

Ø 采用PLC控制,触摸屏操作时,各项参数可在屏上设定


技术参数


规格型号JD-ZCK-XXX(电芯最大长度尺寸)

电源AC220V,/50Hz

功率3KW

冲坑尺寸300mmX200mm(根据电芯型号确定)

卷料安装方式3英寸气胀轴

卷料最大直径¢400mm

伺服冲坑最大机械行程≤15mm

切刀宽度≤300mm

切刀材质SKD11

机械手拉料最大行程≤300mm(根据电芯型号设计)

模具表面粗糙度Ra≤0.4

上下模板平面度≤0.02mm

模芯平面度≤0.02mm

压缩空气0.5-0.8Mpa

设备外形尺寸长X宽X高:2500mmX650mmX2000mm

重量2500Kg
