1253 一、用途
实验室用XFLB型闭路连续浮选机以少量具有代表性的矿型进行连续浮选试验，试验结果可以代表实验室单体的小型闭路实验和半工业试验的结果，可以在短时间内提供实验室用或工业性用的选矿指标。
XFLB型闭路连续式分选机是自吸式机械搅拌连续式分选机，它不需要或需要少量辅助设备，设备配置方便可调，完成有色金属、黑色金属和非金属的选矿实验。

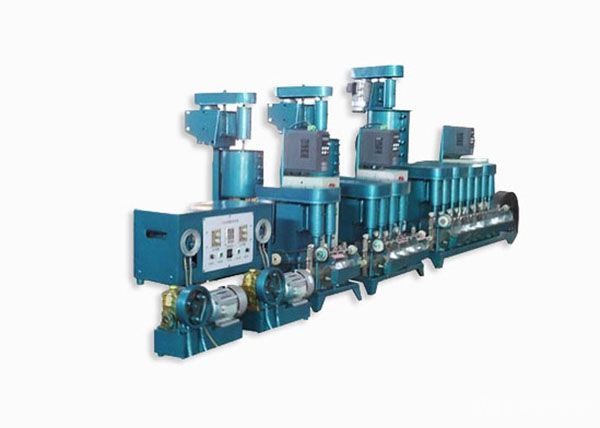

二、XFLB型闭路连续浮选机的设备结构
一个浆刺，两个搅拌罐，一个微量给药机，两个软管泵
连续式浮选机： 1升8槽1台0.75升4槽1台0.5升2槽1台
三、主要技术特性
|
型号规格 |
单位 |
连续浮选机 |
储浆捅 |
搅拌桶 |
|||
|
1.0 |
0.75 |
0.5 |
|||||
|
8槽 |
4槽 |
2槽 |
|||||
|
槽容积 |
L |
1.0 |
0.75 |
0.5 |
20 |
5.0 |
|
|
叶轮直径 |
mm |
|
|
|
|
|
|
|
叶轮速度 |
1 |
m/s |
7.9 |
7.5 |
7.5 |
7.5 |
7.4 |
|
2 |
7 |
6.9 |
6.9 |
6.1 |
6.5 |
||
|
3 |
6 |
6 |
6 |
|
5.8 |
||
|
刮板速度 |
1 |
r/min |
20 |
|
|
||
|
2 |
30 |
||||||
|
给矿粒度 |
mm |
0.1-0.3 |
|||||
|
主电机功率 |
w |
180/2槽 |
180 |
90 |
|||
|
刮板电机 |
w |
|
|
|
|||
|
吸气量 |
m/min |
|
|
|
|||
|
处理能力 |
kg/h |
3-5 |
|
|
|||
|
外形尺寸 |
mm |
|
|
|
|||
|
重量 |
kg |
160 |
|
|
|||
四、结构介绍
实验室用XFLB型闭路连续浮选机主要由浆刺、搅拌桶、微量给药机软管泵和1升、0.75升、0.5升连续浮选机组成。
浆刺是为了储藏磨碎配制的纸浆，用叶轮搅拌使之不沉淀。
搅拌槽通过旋转叶轮搅拌使纸浆均匀，纸浆从贮槽流向搅拌槽和浮选机，其流量大小通过改变流路面积实现。
该连续式浮选机具有自吸力强、充气量大等特点，纸浆流动、泡沫制品流动和空气吸入因叶轮旋转形成负压而导致的中矿返回可适当加软管泵。 液面调整用伸缩管进行，通过改变伸缩管的长度，可以调整液面的高度，容易调整到没有堵塞。
向给药机供给浮游用辅助吸引剂起泡剂和调节剂。
五、使用操作
1、按照预先编制的分选工艺流程，选择所用浮选机的规格和槽数。
2、所有浮选机、贮浆刺、搅拌桶、给药机和软管泵等按工艺配置。
3、根据浮选要求将主轴转速的主轴电机选择为变频无级调速0.1~60Hz转速变频控制按钮，可以无级调整主轴转速)和刮板转速，调整v型皮带。
4、安排泵、电源、储矿和排矿设施等。
5、检查浮选机及其辅助设备是否有损伤，主轴旋转是否有柔软性，是否有卡住，液面调节伸缩是否有脱落和漏气。
6、检查搅拌轴和浮选轴的旋转方向，拆下皮带外盖，拆下皮带，接通电源，使电动机皮带轮正转，也就是说，使主轴顺时针旋转，装上皮带和外盖，就可以工作了。
7、调节浆液调配槽和搅拌槽的流量，用胶乳覆盖流量管(玻璃管)，将乳胶管覆盖在浆液贮槽的刺和搅拌槽的放流管上，根据工艺要求的流量大小，用砂轮磨削玻璃出口，改变流路面积，从而减少流量通常，出厂时玻璃管的出口直径基本上为2mm。 要保持一定的液面高度，就要打开上面的开采口。 从其中流出多余的纸浆，流出的纸浆可以用泵返回储液箱。8、浮选作业前，给药机根据工艺要求选择流量，整理管道，将配制好的纸浆放入料浆中刺入，开始试验。
六、维护和保养
经常检查各紧固件是否松动。
作业前，检查油箱内是否有什么卡在轴上，叶轮是否脱落，空气填充装置、管道压板和套筒是否有空气泄漏。
轴承每半年更换一次润滑脂，润滑脂的熔点应在100以上，注意不要加注过多，以免泄漏到浮选槽内。
刮板轴承在运转前一点一点地加油。
实验结束后请清洗各部分并擦拭。
