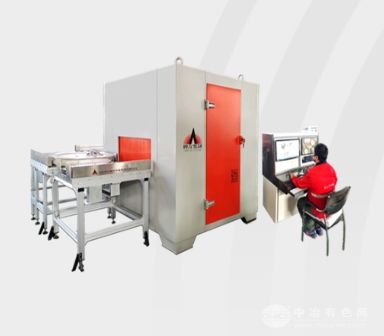

铸件在线X射线检测系统
铸件在线X射线检测系统是一种先进的无损检测设备,专门用于检测铸件内部的气孔、夹渣、疏松、裂缝等缺陷。它广泛应用于箱体、汽车零部件、球磨铸件、管棒材、
铝铸件、发动机壳体、起动机壳体、船舶零部件、汽缸体、螺栓、航空零部件、缸盖、刹车钳、汽车轮毂、转向节等多种铸件的检测。该系统的主要技术指标包括管电压20kV~450kV、管电流0.1mA~20mA、重复精度±0.01%、高压上升时间0.1ms~0.3ms、系统分辨率40Lp/cm~60Lp/cm(16Lp/cm~39Lp/cm)、灵敏度1.2%~1.5%。系统由X射线探伤机、平板成像器或线阵探测器、图像处理系统、多轴检测平台以及
铅防护房组成,能够实现高效、精准的铸件内部缺陷检测。
适合于铸件内部气孔、浃渣、疏松、裂缝等缺陷的无损检测。
应用领域
● 箱体检测 ● 汽车零部件检测 ● 球磨铸件检测
● 管棒材检测 ● 铝铸件检测 ● 发动机壳体检测
● 起动机壳体检测 ● 船舶零部件检测 ● 汽缸体检测
● 螺栓检测 ● 航空零部件检测 ● 缸盖检测
● 刹车钳检测 ● 汽车轮毂检测 ● 转向节检测
主要技术指标
● 管电压:20kV~450kV
● 管电流:0.1mA~20mA
● 重复精度:±0.01%
● 高压上升时间:0.1ms~0.3ms
● 系统分辨率:40Lp/cm~60Lp/cm 16Lp/cm~39Lp/cm
● 灵敏度:1.2%~1.5%
系统组成
● X射线探伤机
● 平板成像器、线阵探测器
● 图像处理系统
● 多轴检测平台
● 铅防护房
