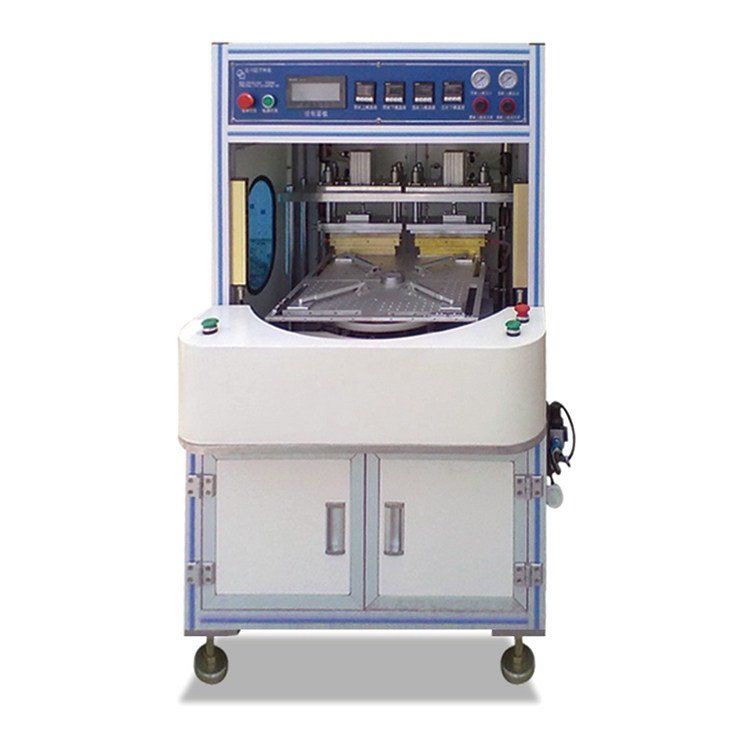

转盘式顶侧封机GRS-ZDC45 设备简介 1.设备功能和原理介绍： 本机是我公司独立开发制造的一款用于电芯入壳后封装顶边和侧边的机器，机器为四工位结构，两组热封头，精密分割器转动四个转盘往复。
设备主要组成部分及相关配置
l 机械部分：
1. 顶封上热封机构
2. 顶封下热封机构
3. 侧封上热封机构
4. 侧封下热封机构
5. 转盘机构
6. 分割器及传动机构
7. 机架机构与防护钣金门
8. 控制面板
9. 电器控制系统
10.气路路系统
l 电气及标准件配置：
1. 可编程控制器PLC：松下
2. 人机界面：威纶
3. 电气控制器件：Omron/上海二工/正泰
4. 固态继电器：Omron或阳明25A
5. 气缸:SMC/Airtac
6. 分割器：台湾品牌
7. 马达WTW、SANLY
8. 导向轴及轴承台湾YTP防锈
设备特性说明
1. 本机采用转盘式结构，转盘上有四个工位，交替转入顶封和侧封工作位工作，而另两个位置取放料
2. 本机独有的下封头固定机构，强化封装稳定性
3. 转盘分度精度高(用台湾产凸轮分割器，非同步轮皮带结构)，角度误差：30sec以内
4. 上下封头及发热体有防热变形影响结构，确保在加热状态下封头的平行度
5. 上下封头对正程度可通过调机构调整
6. 上下封气缸均有行程可调节功能
7. 封头材质为黄铜，传热性能好
8. 封头结构为L形可拆式，方便更换软封或硬封封头
9. 有极耳定位装置
10. 顶封测封封头的温度可通温控器面板按钮调节设定且温度的当前值与设定值都可通过其LCD显示屏显示，直观明了便于操作且具有超温报警功能;
11. 测温热电偶为台湾进口8芯铁氟龙热电偶线，耐高温
12. 电池盘带有感应器，当感应到有电池在转盘上时才热封
13. 每个工位电池盘配有可调节安装位置的压电池夹子
14. 顶封侧封热封气压均可单独调节
15. 顶封和侧封时间0-99秒可分别调节
16. 本机采用可编程控制器PLC现实自动控制，采用触摸屏实现人机对话，操作方便
17. 所有零件均有表面处理
18. 机架为加厚铝材制作，扎实美观
19. 本机操面有保护安全门，及双按钮起动
设备技术参数：
1. 适应产品规格：L×W×H：(10—420)×(100—380)×(2—20)以内
2. 封头长度：450mm(可根据客户要求定做)
3. 封印宽度:2-10mm(根据模具大小型号而定)
4. 封头平行度：±0.01mm,温度120°压力0.4KG用快递复写纸测试压印均匀
5. 最高温度：250°
6. 转盘分割精密度：角度偏差≤30”
7. 封头压力：0—0.6MPa可调，调节精度为0.02MPa
8.封边厚度：0.14-0.3mm;封边厚度公差：≤0.02mm(温度120°压力0.4KG用.(快递复写纸测试压印均匀)
8. 封装后厚度为：铝膜厚度为0.152的封装后为0.18-0.20mm
9. 封头压力：0—0.6MP可调
10. 封装时间：0—99秒可调，调节精度0.1秒
11. 发热管功率：500W(每个加热体两根)
12. 产能:400EA/H(根据不同封装工艺的产品)
13. 机器空转工作周期:小于5秒/次
14. 设备产品的合格率：因本机造成的坏品≤1.0%
15. 设备故障率：≤5%(只由设备造成的故障)
动力配置及安装参数
1. 配置电源：220V/50Hz;功率：3.5KW
2. 压缩空气：≥0.6MPa
3. 设备重量：约850Kg
