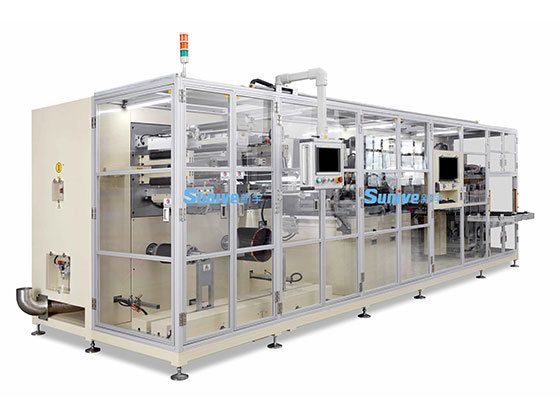

设备功能
该设备用于卷状极片的极片成型，主要包括卷装极片自动放卷、极片纠偏、极耳切割极片除尘、极片圆角冲切、极片裁切成形、CCD尺寸及缺陷检测、不良品剔除、良品自动极片收料。
设备特点
1、激光切割配件全部采用进口知名品牌;
2、满足有废料边(≤5mm )切割和无废料边切割工艺;
3、放卷具有纠偏功能，连续运行中，配有二次纠偏机构;
4、激光切割处采用防抖动机构，保证切割精度;
5、不同极片型号，只需要更改参数即可实现，换型更方便;
6、激光切割除尘功能拥有实用新型专利;
7、可选配外形尺寸、外观瑕疵CCD检测功能;
8、设有高效除尘系统(防熔珠溅射结构、负压除尘、刷粉除尘、超声波除尘等综合机构) ,裁片后极片单独配有两套双面除尘系统;
9、极片圆角成形由左右两套五:金模具冲切完成;
10、极片裁断采用五金刀模冲切完成; .
11、伺服马达驱动定长牵引送片;
12、极片自动收料，极片堆叠入料盒。
|
项目 |
规格 |
|
|
光纤激光切割参数 |
泵浦源 |
激光二极管 |
|
功率调节范围 |
10~100% |
|
|
平均工作时间 |
10万小时 |
|
|
设备速度 |
≥ 280PPM |
|
|
激光灼烧造成的热影响区域宽度 |
≤0.12mm |
|
|
毛刺控制 |
≤10μm |
|
|
极片长度 |
150-400mm |
|
|
极片宽度 |
100-250mm |
|
|
模具寿命 |
总寿命≥100万次 |
|
|
模具毛刺控制 |
≤10um |
|
|
一次优率 |
≥99.5% |
|
|
稼动率 |
≥95% |
|
|
设备噪音 |
≤75db (设备外罩1米处) |
|
|
重量 |
约7000Kg |
|
|
设备外观尺寸（参考） |
6800*2500*2350(L×W×H)(mm) |
|
