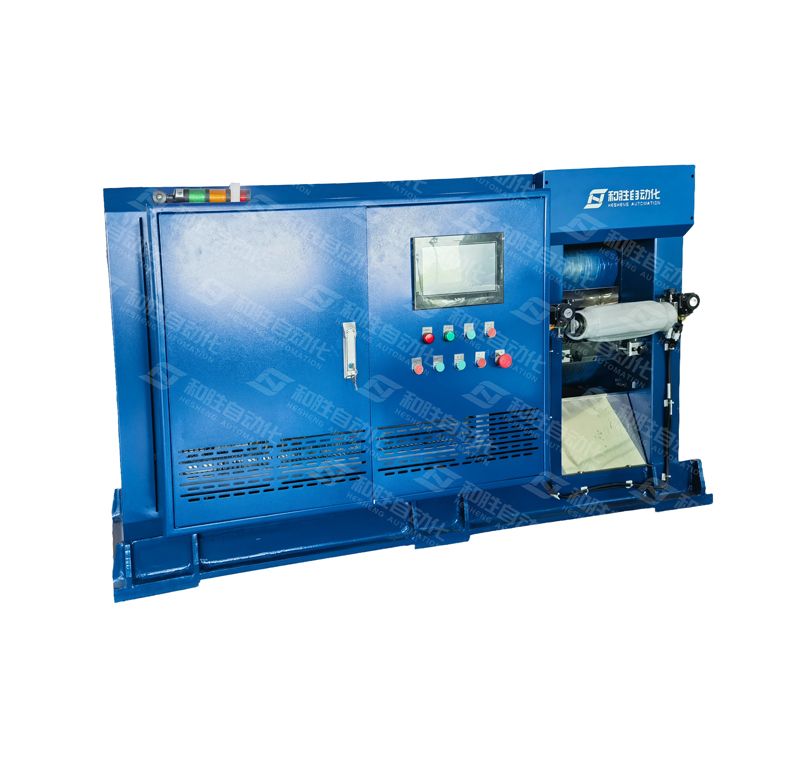

高精度电池极片辊压线HS-DG300(ф300mm×350mm)
应用范围：石墨膜/片、PTFE、电池极片、屏蔽材料铜箔/铝箔/镍网软钎等有色金属材料的精密轧制的设备产品型号：HS-DG300(ф300mm×350mm)上架时间：2023-06-28设备尺寸：约 2.5m×1.2m×1.5m(长×宽×高)重量：3T版本号：V2.0
连续辊压机是一款高精度片材和卷材轧制设备,主要用于锂离子电池行业的正、负极片轧制。
功能特点
◎高精度整体牌坊：
整体铸造 45#钢(或 QT500)刚性结构，带可调支撑块消隙装置,易于实现高精度装配，设备轧制精度高;变形量小，刚性稳定，易于拆装和维修。
◎短变消振：
通过结构设计使电池极片轧制时轧制压力所经过的路线最短， 从而提高轧机刚性，确保有缝轧制和极片轧制精度;实现对称调隙，确保极片轧制薄厚均匀。
◎深度淬硬：
采用感应淬火工艺，匹配合金含量、辊身表面硬度以及不衰减硬度层厚度，确保辊身表面硬度淬火硬度 HRC≥65，不衰减硬度层厚度 8～12mm。普遍采用的整体淬火工艺得到的辊身表面硬度不仅低于 HRC65，而且硬度层薄硬度并由外向里衰减。
◎变频调速系统：
采用变频调速器实现 0～5 转/分钟的速度设定，并实现在线调速以及转速显示。
◎电动增压系统：
电动增压系统最大预压力 150吨，两个液压缸可同进同退，具备压力显示功能，确保操作方便、压力稳定、使用安全。
|
电源 |
电压单相 380VAC±10%，频率 50Hz/60Hz，功率 4.5KW |
|
气源 |
0.5-0.8MPA压缩空气 |
|
使用环境 |
建议环境温度 25±3℃，湿度 30~90RH，无振动和电磁干扰 |
|
轧辊规格 |
ф300mm×350mm。 |
|
辊面有效尺寸 |
100-300mm |
|
两辊间线压力 |
1500KN； |
|
辊身硬度 HRC |
≥66 |
|
压力控制精度 |
≤0.5T |
|
不衰减硬度层厚度 |
min12mm |
|
辊面粗糙度 Ra |
≤0.04 |
|
装机辊跳精度误差 |
≤0.0015mm |
|
轧辊圆柱度误差 |
≤0.0015mm |
|
碾压极片精度 |
≤±0.003mm(涂布精度≤±0.003mm) |
|
辊隙可调可测范围 |
0～2.0mm(可调节精度 0.001mm)。 |
|
轧辊转速 |
无级可调，最大转速 5 转／分钟 |
|
设备尺寸 |
约 2.5m×1.2m×1.5m（长×宽×高） |
|
重量 |
约3吨 |
|
辊压机驱动 |
齿轮减速机 |
