硫酸铜真空蒸发机组板式冷凝加水环真空泵技术

硫酸铜真空蒸发机组板式冷凝加水环真空泵技术

2891
规格/型号：暂无
品牌：暂无
应用领域：暂无
产地：山东 - 青岛
厂家/供应商：青岛伊西欧普节能新技术有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2022-01-07
级别：待认证

硫酸铜真空蒸发机组板式冷凝加水环真空泵技术说明介绍

产品简介：
硫酸铜真空蒸发机组采用板式冷凝加水环真空泵和水喷射系统的比较

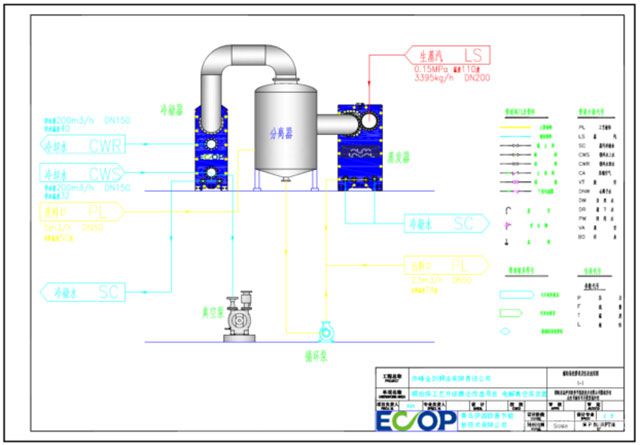

采用板式冷凝加水环真空泵系统流程简图：


板式冷凝加水环真空系统配置：
板式冷凝器   1台
水环真空泵   1台   型号2BE1153   极限真空：-0.097Mpa  最大抽气量：600m3/h  功率11kw
循环冷却水直接通入板式冷凝器。
冷凝器酸性冷凝水回电解车间利用。

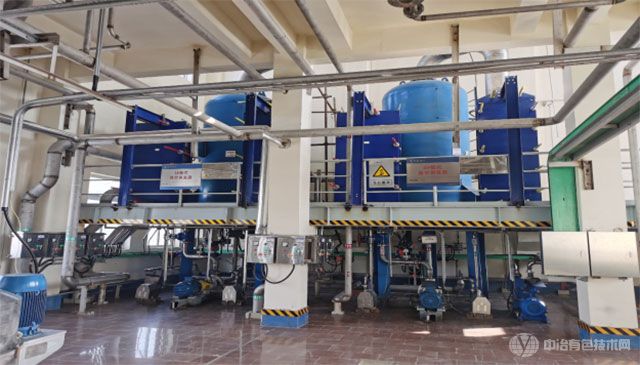

板式冷凝器：

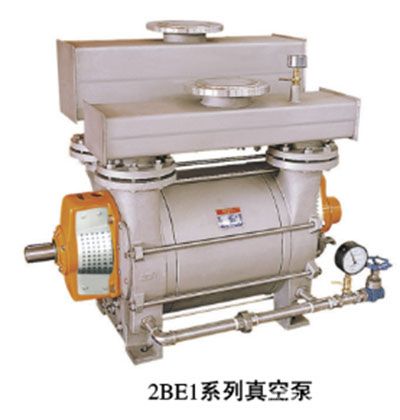

水环真空泵：

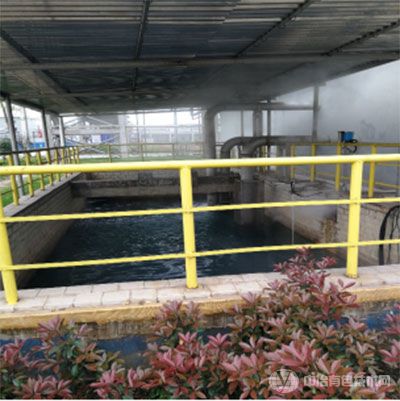

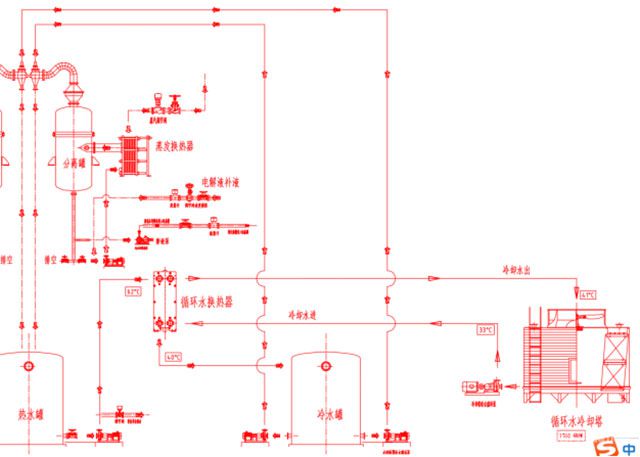

采用水喷射系统流程简图：

真空系统配置：
热水池        1台
热水循环泵    1台
循环水换热器  1台
冷水池        1台
水力喷射泵    1台     45kw   流量100m3/h  扬程50m
喷射器        1台
酸性冷凝水会进入到循环水中，时间长了循环水会受到污染。
★硫酸铜真空蒸发机组采用板式冷凝加水环真空泵和水喷射系统比较：
1、传统的形式采用水喷射形式形成系统真空，这个工艺比较简单。新型工艺都采用真空泵来形成系统真空。现在很多工厂在进行水喷射系统更改为冷凝器系统，真空泵操作简单、可靠，使用过程中效率很高，到达预定的真空度时间很短。
2、水喷射系统的水喷射泵需要大流量大扬程的泵，一般如果选择45kw的泵，真空泵只需要11kw就够，这样在后期电耗这块能节省不少。每小时节省用电45-11=34kw，34*24*330=269280度，以工业电费0.8元计算，269280*0.8=215424元，也就每年电费节省21万元左右。
3、水喷射系统对循环水的污染，由于需要大量的循环水，长期下去对厂内循环水形成污染。二次抽真空形成的酸性冷凝水通过冷凝器冷凝收集，可以返回电解，这样就保证厂内循环水不受污染。目前国内环保对废水处理要求很高，如果厂内循环水受到污染需要投入大量的人力物力财力去处理，增加我们厂后期运行成本和成品价格。
4、水喷射系统需要的循环水量大于冷凝器配真空泵。
5、水喷射系统的土建成本高，需要热水池、冷水池、水力喷射器平台等

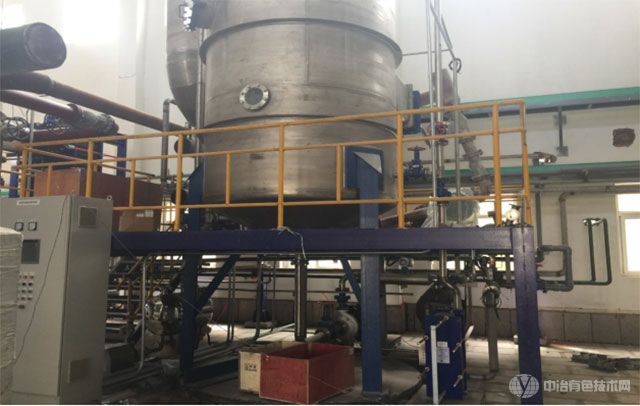

应用案例：

山东恒邦冶炼股份有限公司


铜陵有色集团赤峰金通铜业有限公司


湖北大冶阳新弘盛铜业有限公司
