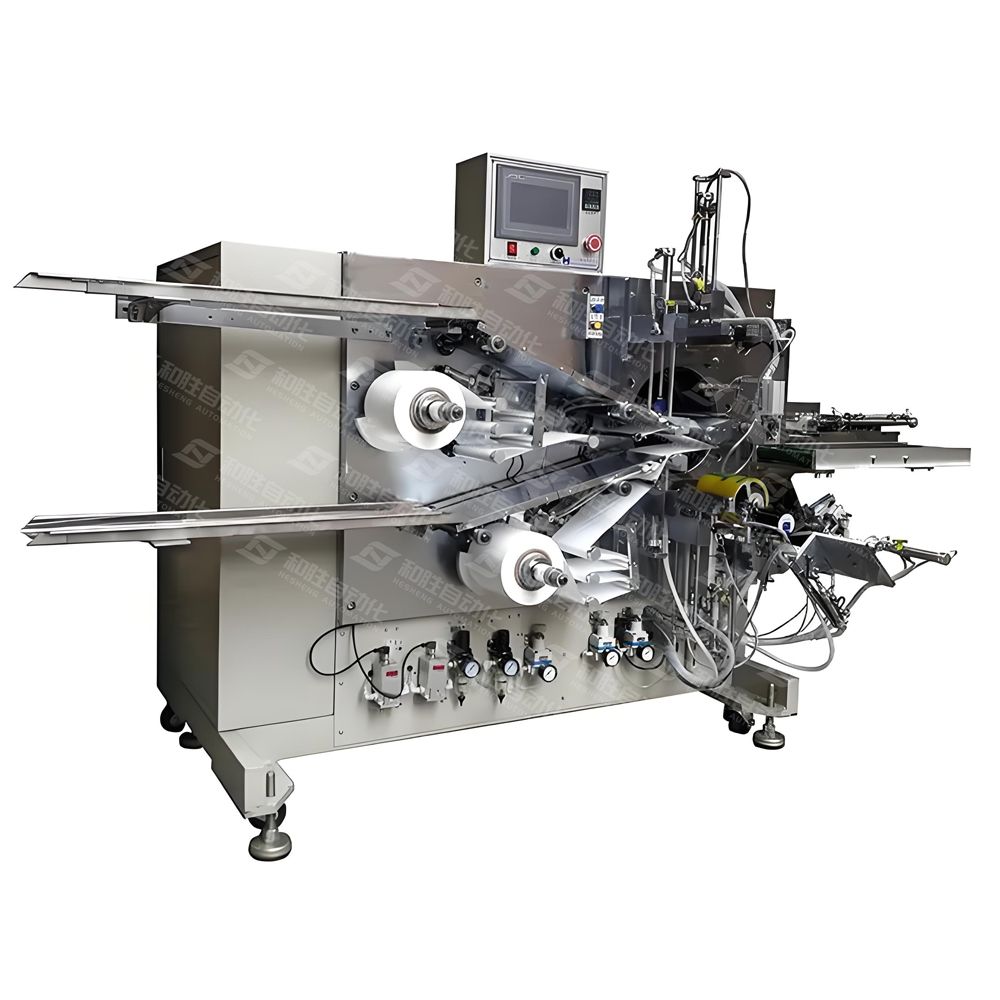

HS-7508YZ圆柱半自动卷绕机
应用范围：本机主要用于圆柱锂离子电池电芯的精密卷绕。产品型号：HS-7508YZ，上架时间：2024-09-09，设备尺寸：1750mm*1250mm*1600mm，重量：500KG，版本号：V2.0。
人工将正、负极片分别导入卷绕部，与隔膜隔叠，按工艺要求进行卷绕，自动贴付终止胶带，电芯自动下料
功能特点
◎采用单针对穿卷针结构。
◎人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料;
◎贴胶带采用横贴方式(终止胶带垂直于极耳)，贴胶平整，贴胶位置可精准控制且不会将
电芯拉紧;贴胶稳定可靠;
◎卷针卷绕卷速可调;
◎两卷隔膜主动放卷，张力近接开关控制技术，可在卷绕程中自动平滑调整张力;上下张力可调节，
◎隔膜外包收尾;
◎卷出的电芯无破损、抽芯及极片错位现象。
◎操作方便，调整及更换规格简单、快捷;
技术参数
1、隔膜宽度：30-75mm 卷针规格：∮1.8-∮6.0mm，根据客户要求订做 .极片宽度;28-73mm
2、材料规格要求(单位：mm)
|
材料 |
材料长度 |
材料宽度 |
材料厚度 |
内径 |
外径 |
|
正极片 |
150～1000 |
28-73 |
0.1-0.2 |
|
|
|
负极片 |
150～1000 |
28-73 |
0.1-0.2 |
|
|
|
隔膜 |
料卷 |
30-75 |
0.012-0.045 |
76.2 |
250 |
|
终止胶带 |
料卷 |
8-60 |
0.01-0.035 |
76.2 |
150 |
3、适用电芯外径(∮6 mm-∮35mm)
4、设备能力：5~10个/分钟（根据极片长度/宽度）
5、卷绕精度； 在保证极片满足以下条件时：
极片的宽度误差小于±0.2mm；极片的“S”弯曲误差小于±1mm/500mm;
隔膜料卷塔形误差小于±0.2mm；
卷绕精度可以满足： 隔膜对齐误差小于±0.5mm；极片对齐误差小于±0.5mm;
可实现负极包正极，隔膜包负极，成品切面的对齐度±0.5mm
6、合格率：≥98％（非设备因素除外）
