钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔(钻孔灌浆、水井等),或者进行重型动力触探和标贯试验(SPT)、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。
1.前言

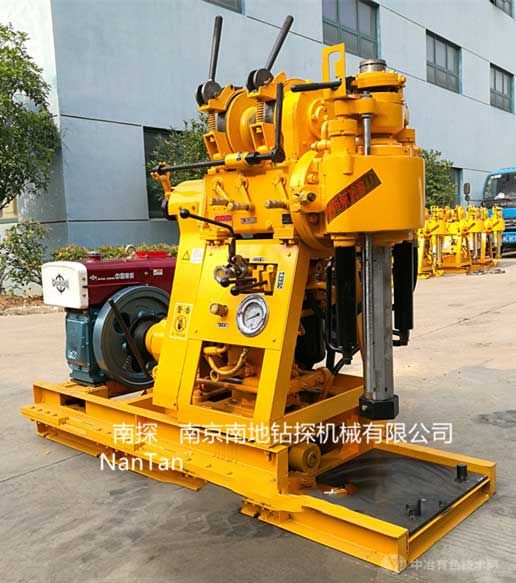

XY-1A-5型钻机是在XY-1A型钻机的基础上根据客户要求，增加泥浆泵、移位功能改制而成的，是一种油压给进的高速带水泵轻便钻机。
1.1.钻机用途及适用范围
1.1.1. 本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。
1.1.2. 可根据地层的不同选用金刚石、合金及钢粒等钻头进行钻进。
1.1.3.当终孔直径分别为91mm,75mm和46mm时，额定钻孔深度分别为100m,150m和180m，最深
不得超过各钻进深度的110%，额定开孔直径为110mm，最大开孔直径允许为150mm。
1.2.钻机特点
1.2.1.具有油压给进机构，提高钻进效率，减轻工人劳动强度。
1.2.2.钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，操作方便，安全可靠。
1.2.3.配有孔底压力计指示压力便于掌握孔内情况。
1.2.4.手柄集中操作方便。
1.2.5.钻机结构紧凑，体积小，重量轻，分解性强，便于搬迁，适合于平原或山区工作。
2.技术规格
2.1.基本参数
三、 技术参数：
1.钻机:钻孔深度：100,150,180m,最大开孔直径：150 mm,钻杆直径：42 mm
终孔直径：91,75,46 mm 钻杆直径：42,50 mm 钻孔倾角：90-75°
钻机外廓尺寸(L×B×H)： 1700×780×1274 mm
钻机重量(不包括动力机): 720kg
2.回转器 立轴转速(五档)：1010,790,470,295,140 r/min 立轴行程：450 mm
立轴空载向上最大移动速度：3 m/s 立轴空载向下最大移动速度 ：4 m/s
立轴最大给进力：15 KN 立轴最大起重力：25 KN
3.卷扬机 最大起重量(单绳)：11 KN 卷筒转速：121,76,36 r/min
卷筒圆周线速度(二层)：1.05, 0.66, 0.31 m/s,卷筒直径：140 mm,钢丝绳直径：9.3 mm
钢丝绳容量：35 m 抱闸直径：252 mm 闸带宽度：50 mm
4水泵类型: 卧式单缸双作用,最大排量: 95(77)L/min，最大许用压力:1.2Mpa，工作压力:0.7Mpa,冲程次数:120(96) 次/min，缸套套直径 : 80mm，活塞行程: 100mm
5.油泵型号：YBC-20/125,额定压力：16 Mpa,流量：20 ml/r,额定转速:1500 r/min
6.电动机 型号：Y160M-4 额定功率：11 KW 额定转速：1460 r/min
7.柴油机 型号：ZS1100 额定功率：12.1KW 额定转速：2000 r/min
注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出.
