1552 一、产品介绍

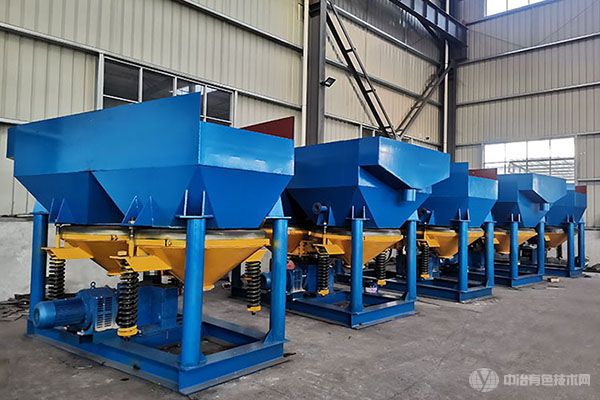

锯齿波跳汰机是重力选矿的重要设备之一。 由于处理能力大、分选粒度范围广、回收率高、效果好，锯齿波生存机广泛应用于分选砂金、锡、钨、铅、锌、锑、锰、金刚石、铁矿等有色金属矿山和采掘船上在这类产品中，JT4-2、JT1.5-2型锯齿波大粒子生存机，给矿最大粒度可达30MM，采用筛上筛下排矿。 应用于赖特矿、锰矿、铁矿等矿石的选矿具有给矿粒度范围广、筛下补给水量明显减少等优点。
传统的生存机多为圆周偏心驱动，其生存脉动曲线多为正弦波状，由隔膜运动引起的上升、下降水流速度和作用时间基本相同，不利于生存层的疏密化和矿粒的各比重分层，影响了设备的筛选比和回收率。
锯齿状波飞行机是根据飞行床层理论分层规律，基于传统飞行机研制和改进的节能再选设备，飞行脉动曲线呈锯齿状，使上升水流快于下降水流。 上升时间短，下降时间长； 克服了正弦波、脉动曲线跳动轮产生的上升、下降水流和作用时间相同的缺点，提高了床层松弛度，缓和了吸入作用，使矿物中的重矿粒充分沉降，大大提高了设备的分选能力和回收率。 与正弦波跳动车的对比分别为Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%； 耗水量减少30%-40%，占地减少1/3，行程可调整。 用电磁调整电机拖动，可以无级调整冲头。 其性能达到国内先进水平，是目前理想的节能预选设备之一。
二、工作原理
锯齿波跳汰机JT系列利用凸轮机构将飞行机正常工作产生的脉动曲线制成锯齿状波形，具有上升水流均匀、下降水流快的特点，增强了飞行选矿过程中的吸入作用，极有利于细粒级矿物的回收，且具有省水和连续工作的特点锯齿形跳跃机JT系列的该跳跃周期曲线对细粒级矿物的分选效果明显，特别是对不规则形状的金回收率较高。 实践表面该机特别适用于细粒重金属矿物的处理，选矿效果显著。
该系列分为JT1070/2和JT1515/2两大系列，前者采用电磁调速机构，行程调节简单，易于操作和维护。 后者采用先进的变频技术，对独立的锯齿波发生器，大大提高了设备的处理量和回收率，为处理量要求不同的客户提供了不同的选择。锯齿波飞机占地小，操作简单方便，是近年来最新研发生产高效、节能、环保的选矿设备，对多种金属和非金属矿物的选矿极为有效，特别适用于细粒级矿物的回收处理和矿山尾矿处理领域相关资料表明，该系列飞机对不分级选材效果良好，也可用于形状不规则的砂金等矿物的分选
三、设备的好处
1、处理能力大，分选粒度范围广；
2、高浓缩率和高回收率；
3、安装方便、操作方便、维修方便；
4、采用凸轮机构的动力传递，生成的锯齿波形跳过周期曲线使上升水流均匀，下降水流快，有效提高了细粒级重矿物的回收率，细粒度材料选矿效果显著。
5、比传统的生存机高30-40%；
6、采用可调速的电动机；
7、适用于砂金、锡、钛、赤铁、铁矿、煤炭等矿物的选矿，特别是在锰矿、重晶石选矿领域广泛应用。
四、技术参数
|
型号 Model |
跳汰室 |
隔膜 |
给矿粒度 (mm) |
筛下补充水量 (m3/t) |
补充水压力 (Mpa) |
处理能力 (t/h) |
功率 (Kw) |
外形尺寸 (mm) |
重量 (Kg) |
||
|
形状 |
面积 (m2) |
冲程 (mm) |
冲次 (r/min) |
||||||||
|
JT0.57-1 |
梯形 |
0.57 |
8.5—12 10—17 12-21 |
80-180 |
<6 |
1-2 |
≥0.05 |
1.5-3 |
1.5 |
1550×780×1530 |
610 |
|
JT1-1 |
梯形 |
1.04 |
<10 |
2-3 |
2.5-5 |
2.2 |
2270×1110×1890 |
900 |
|||
|
JT2-2 |
矩形 |
2.28 |
<10 |
2-4 |
5-10 |
3 |
3225×1550×2050 |
1640 |
|||
|
JT3-1 |
梯形 |
3 |
12-30 |
50-125 |
<10 |
3-6 |
7.5-15 |
5.5 |
2745×2000×3030 |
3085 |
|
|
JT4-2 |
矩形 |
4 |
25-57 |
<25 |
4-8 |
8-20 |
7.5 |
4240×1990×2750 |
3098 |
||
|
JT4-2S |
矩形 |
4 |
25-57 |
<25 |
4-8 |
8-20 |
4×2 |
4240×1990×2750 |
3500 |
||
|
JT5-2 |
梯形 |
4.86 |
12-30 |
<10 |
3-6 |
12-25 |
7.5 |
3600×2000×2600 |
4500 |
||
