空气循环箱式炉

941

规格/型号：NA 120/45

品牌：Nabertherm

应用领域：火法冶金设备

产地：上海 - 上海

厂家/供应商：纳博热（上海）工业炉有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-05-23

级别：待认证

空气循环箱式炉说明介绍

空气循环箱式炉电加热

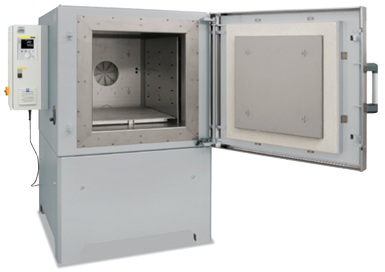

NA 120/45空气循环箱式炉	NA 250/45空气循环箱式炉

N 15/65HA型空气循环箱式炉作为台式炉型

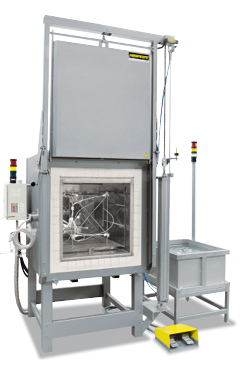

带淬火槽的N 250/85HA强制空气循环箱式炉

NA 500/45S强制空气循环箱式炉，配有四个炉腔，每个均配有滚动传送装置和各自独立的炉门

因其非常出色的温度均匀性，这种带有空气循环装置的空气循环箱式炉适用于回火、退火、硬化、固溶退火、人工时效、预热或软化退火和钎焊等工艺。为了进行铜材软化退火或钛材回火以及在不可燃保护气体或反应气体环境下进行钢材退火，此类空气循环箱式炉还配有相应的配气盒。通过模块化的结构，还可以给空气循环箱式炉装配相应的附件以符合工艺流程的要求

**温度450 、650 或850

炉内的不锈钢导流板可优化空气循环

左开式转动炉门

供货范围内还包括底部支架，N 15/65 HA 为台式型号

水平空气循环

符合 DIN 17052-1 的温度均匀性，可达+/- 4 （型号 N 15/65HA的**可达+/- 7 ）

高流速带来的空气分布

供货范围内还包括一个插板以及还可容纳另外两个插板的框架（N 15/65 HA 无插板）

明确的应用请遵守操作手册

纳博热控制器的NTLog基本功能：用一个USB闪存记录过程数据

辅助装备（不适于型号 N 15/65HA）符合 DIN 17052-1 的温度均匀性，可达 +/- 3

用于烘干的进气和排气阀

带风机的可控冷却

手动升降门（适用于炉型 N（A） 120/..（HA））

气动升降门

循环气流可调，推荐用于轻型或敏感型批料的工艺

额外插板

炉腔内设有滚动传送装置，确保了高装载重量

气氛盒

装料系统，用于简化装料的电动滚动传送装置

针对含溶剂装料的安全技术，符合EN1539 (NFPA 86) (NA..LS 型) 标准

用于TUS测量物料或进行对比测量的通孔、测量架和热电偶

物料控制

通过 VCD 软件包对工艺进行控制和记录，或利用纳博热控制中心 NCC 进行监控、记录和控制

型号	**	内部尺寸，以毫米为			容积以	外部尺寸，以毫米为单位			加热功率	电气	重量以
	温度	单位			升为				千瓦3		公斤
	℃	宽	深	高	单位	宽	深度	高度	NA/NA .. LS	接线*	为单位
NA 30/45(LS)	450	290	420	260	30	1040	1290	1385	3,0 / 9,0	1相(3相)	285
NA 60/45(LS)	450	350	500	350	60	1100	1370	1475	6,0 / 12,0	3相	350
NA 120/45(LS)	450	450	600	450	120	1250	1550	1550	9,0 / 18,0	3相	460
NA 250/45(LS)	450	600	750	600	250	1350	1650	1725	12,0 / 24,0	3相	590
NA 500/45(LS)	450	750	1000	750	500	1550	1900	1820	18,0 / 24,0	3相	750
NA 675/45(LS)	450	750	1200	750	675	1550	2100	1820	24,0 / 30,0	3相	900

N 15/65 HA1	650	295	340	170	15	470	845	460	2,4	1相	55
NA 30/65	650	290	420	260	30	870	1290	1385	505	3相2	285
N A 60/65	650	350	500	350	60	910	1390	1475	9,0	3相	350
NA 120/65	650	450	600	450	120	990	1470	1550	12,0	3相	460
NA 250/65	650	600	750	600	250	1170	1650	1680	20,0	3相	590
NA 500/65	650	750	1000	750	500	1290	1890	1825	27,0	3相	750
NA 675/65	650	750	1200	750	675	1290	2100	1825	27,0	3相	900

N 30/85 HA	850	290	420	260	30	607 + 255	1175	1315	5,5	3相2	195
N 60/85 HA	850	350	500	350	60	667 + 255	1250	1400	9,0	3相	240
N 120/85 HA	850	450	600	450	120	767 + 255	1350	1500	13,0	3相	310
N 250/85 HA	850	600	750	600	250	1002 + 255	1636	1860	20,0	3相	610
N 500/85 HA	850	750	1000	750	500	1152 + 255	1886	2010	30,0	3相	1030
N 675/85 HA	850	750	1200	750	675	1152 + 255	2100	2010	30,0	3相	1350
