GT系列滚筒筛产品概述:
GT-系列滚筒筛是我公司为电厂、焦化厂、建材、冶金、化工、矿山等行业而研制的专用筛分设备,它克服了圆
振动筛和直线筛在筛分较湿物料时出现的筛网堵塞问题,提高了筛分系统的产量和可靠性,受到广大用户的一致好评。
滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后, 靠滚筒旋转的离心力及跳汰作用来筛分物料。通过不同网目的筛网逐一筛出。不同规格的石料筛出后经漏斗落入皮带机送至成品料场。一方面随着滚筒转动而被筛选,靠滚筒旋转的离心力及跳汰作用来筛分物料。一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自流送往成品堆。
GT系列滚筒筛工作原理:
GT-系列滚筒筛它利用机械方法,通过数片并列的筛条构成筛孔并形成筛面。筛筒旋转利用物料的自重进行筛分,筛筒内的3根联接轴高于筛面,它能将大块物料拨腾起来,从而加大了筛分效率,并借助筛面斜度使物料向前运动,*终落入
破碎机中。小于筛孔尺寸的物料从筛孔落下,即获得了筛分目的。
GT系列滚筒筛主要特点:
1.筛孔不易堵塞。
2.运行平稳,噪声较低。
3.结构简单,维修方便。
4.整机可靠性高,一次性投资较少。
5.采用特制筛网,筛分效率高,使用寿命长 。
GT系列滚筒筛技术:
型号 | 筛面面积(m2) | 处理量(t/h) | 外筛直径(mm) | 长度(m) | 功率(KW) |
GTS-3 | 3 | 10.4 | Φ1200 | 3.5 | 4 |
GTS-5 | 5 | 13.8 | Φ1200 | 4 | 5.5 |
GTS-10 | 10 | 27.8 | Φ1400 | 5 | 7.5 |
GTS-15 | 15 | 47.7 | Φ1500 | 6 | 11 |
回转筛透筛率高,特别适应粘湿物料的筛分,筛孔不易堵塞。因此它广泛应用于电力、矿山、冶金、建材、化工等行业的原煤、沙子、碎石等物料的筛分和分级。SH型回转筛为复混肥专用筛,可四级筛分,其中成品区有两个区段。SH型回转筛自带料仓,料仓下部有扇形闸门,粗料段有溜槽可以将粗料直接送到运输机械,便于工艺布置,用户如要求成品区只设一个区段,即三级回转筛,应在订货时说明。
SH型系列回转筛工作原理:
SH系列回转筛主要有电机、减速机、滚筒装置、机架等机构组成。滚筒装置倾斜布置。电动机经减速机,与滚筒机构连接在一起,驱动滚筒机构绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾角与转动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格物料(筛上产品)经滚筒末端排出。SH型系列回转筛滚筒装置通过机体密封盖密封,从而保证设备在工作过程中,有效防止粉尘外逸,杜绝粉尘污染。更换筛网时,只需将机体密封盖打开即可更换,操作方便。
SH系列回转筛产品特点:
1.物料适应性广:回转筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都能够顺利进行筛分;
2.进料方式简单多样:回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料;
3.筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率;4.筛分量大、易于大型化:在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化;5.自身能耗小:回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低;6.工作环境好:整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染;7.设备噪音低:回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音;8.使用寿命长,维修量小:回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长,易损件少、维护量小;9.检修方便:设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

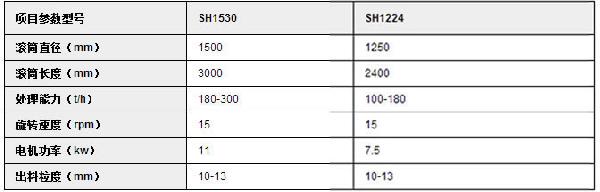

SH系列回转筛|回转

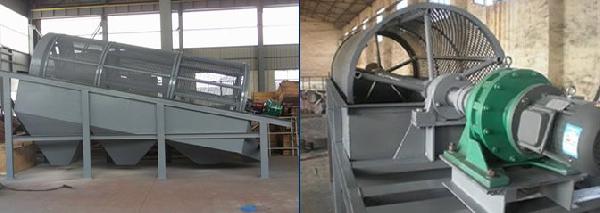

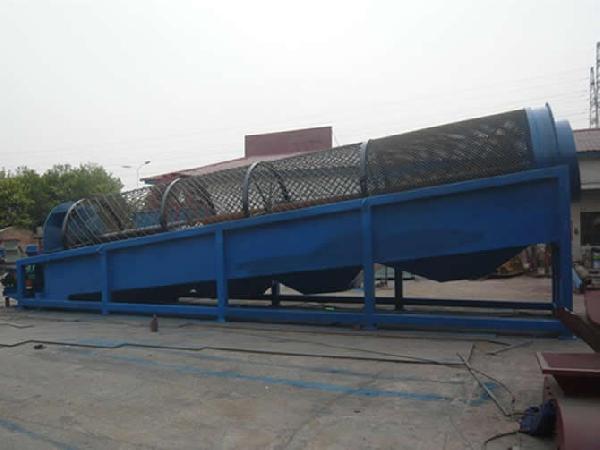

筛分机产品真机照片:
更多回转筛-回转筛分机详细技术参数请致电我公司技术部:0373-2******. 传真:0373-2654555
