CXXL纤维转盘过滤器

CXXL纤维转盘过滤器

666
规格/型号：CXXL
品牌：暂无
应用领域：湿法冶金设备
产地：山东 - 济南
厂家/供应商：山东创新华一环境工程有限公司.
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2024-05-21
级别：待认证

CXXL纤维转盘过滤器说明介绍



纤维转盘过滤器（全浸式）工作原理

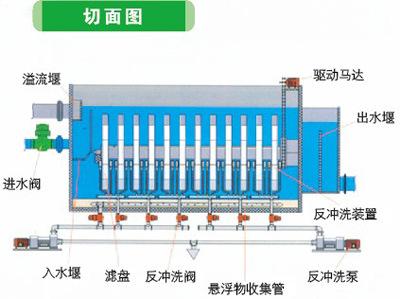

外进里出式转盘过滤器由一系列水平安装的旋转过滤盘组成，每个过滤转盘由以偶数的扇形过滤板组合而成，转盘上装有可方便拆卸的滤布，滤布材质为纤维，滤布的过滤孔径为10um。

纤维转盘过滤器选用对比要点

全浸没式机型

半浸没式机型

１、过滤方式：外进内出

２、滤布材质：纤维滤布

３、可分为箱体结构与滤池结构

４、污泥泵协力抽吸冲洗排泥

５、无动力过滤低能耗反洗

６、全自动控制

１、过滤方式：内进外出

２、滤布材质：SS316L滤布

３、可分为箱体结构与滤池结构

４、高压多级清水泵动力冲洗重力自流排泥

５、无动力过滤低能耗反洗

６、全自动控制

纤维转盘过滤器应用范围

1.污水深度处理，保证SS达到一级排放标准。结合投药以及强化深化段反应，可去除P、色度等。

2.污水深度处理，实现中水回用。

3.新建污水处理厂和老厂提标改造，尤其适合于场地受限现场。

4.地表水的净化，配合其它技术将地表水净化成冷却水、锅炉用水。

纤维转盘过滤器的运行状态包括：过滤、反冲洗、排泥状态。

（1）过滤

污水重力流进入滤池，滤池中设有布水堰。滤布采用全淹没式，污水通过滤布外侧进入，过滤液通过中空管收集，重力流通过出水堰排出滤池。整个过程为连续式。

（2）清洗

过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。通过压力传感器监测池内液位变化。当该池内液位到达清洗设定值（高水位）时，PLC即可启动反抽吸泵，开始清洗过程。清洗时，滤池可连续过滤。

过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。清洗期间，过滤转盘以1转/2分钟的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起反清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右。反冲洗过程为间歇。

清洗时，2个滤盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。当进水水质突然之间恶化，池内液位迅速上升到反洗液位，清洗时同时启动所有反冲洗泵，可同时对几组过滤转盘进行反冲洗，直至反冲洗周期恢复正常。

（3）排泥系统

纤维转盘滤池的过滤转盘下设有斗形池底，以利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC启动排泥泵，通过池底穿孔排泥管将污泥回流至厂区排水系统。其中，排泥间隔时间及排泥历时可以调整。
