本实用新型涉及三缸高压柱塞泵技术领域，具体为一种便于安装的三缸高压柱塞泵。
背景技术：
[0002]
主要用于酸化、固井、压裂、封井等作业间断性作业作业工作中，三缸柱塞泵有以下特点，该泵减速器可有17个方位的安装位置，使它适应泵单元的不同驱动线路，两种不同的泵头体以配合不同尺寸的柱塞，可任意选择的盘根组件、阀总成、排出法兰、吸入管汇等，以适应和满足不同布局、不同介质、不同环境的要求等；
[0003]
传统的一种便于安装的三缸高压柱塞泵存在以下不足；
[0004]
目前，常见的三缸高压柱塞泵在酸化、固井、压裂、封井等工作领域里面都是非常常见且也是非常重要的器件，且现有的三缸高压柱塞泵在安装的过程中部不够便捷。
技术实现要素：
[0005]
本实用新型的目的在于提供一种便于安装的三缸高压柱塞泵，以解决上述背景技术中提出的问题。
[0006]
为实现上述目的，本实用新型提供如下技术方案：一种便于安装的三缸高压柱塞泵，包括固定底座，所述固定底座顶端中部开设有固定槽，所述固定槽内部活动设置有固定板，所述固定板顶端固定设置有本体装置，所述固定底座右侧前端、后端均固定设置有安装块，所述安装块顶端均固定设置有限位条带，所述固定底座左侧前端、后端均固定设置有连接固定块，所述连接固定块中部一侧开设有安装通槽，所述限位条带顶端均穿过本体装置上端与安装通槽内部活动对接，所述安装通槽内部一侧均开设有凹槽，所述凹槽内部一侧均活动设置有限位固定板，所述限位固定板在远离限位条带的一侧均固定设置有按动杆，所述按动杆在远离限位固定板的一端均穿过连接固定块安装有卡板。
[0007]
优选的，所述固定底座顶端两侧前端、后端均开设有螺孔，所述本体装置两侧下端在位于螺孔的相对位置均活动设置有安装螺栓且安装螺栓均与螺孔螺动连接，所述安装螺栓顶端外部嵌合安装有限位卡套，所述限位卡套右侧通过安装杆与本体装置连接。
[0008]
优选的，所述连接固定块在位于按动杆的相对位置均开设有安装孔。
[0009]
优选的，所述连接固定块在远离固定底座的一侧上端、下端均开设有卡槽，所述卡板在位于卡槽的相对位置均固定设置有卡扣且卡扣均与卡槽嵌合对接。
[0010]
优选的，所述限位固定板在靠近固定底座的一侧均固定设置有橡胶垫。
[0011]
优选的，所述限位条带均采用纤维材质制成。
[0012]
与现有技术相比，本实用新型的有益效果是：
[0013]
1、本实用新型在对本体装置进行安装时先通过安装在本体装置底端的固定板与开设在固定底座顶端的固定槽嵌合对接进行初步的固定，在本体装置进行初步的安放后再依次螺动安装螺栓与固定底座顶端固定连接，再依次按动限位卡套与安装螺栓顶端卡合对
接进行固定，防止在固定的过程中出现松动的问题；
[0014]
2、本实用新型同时安装块顶端均安装有限位条带，在对本体装置进行进一步的固定时，通过依次拉动限位条带穿过本体装置顶端并与本体装置顶端活动对接，且限位条带在远离安装块的一端均穿过开设在连接固定块中部一侧的安装通槽内部，在依次通过卡板按动按动杆并带动限位固定板往限位条带一侧移动并与限位条带活动对接进行固定，且卡板在移动的过程中卡扣均与卡槽嵌合对接进行固定防止出现松动的情况，这样既能增加使用时是稳固性还便于进行安装。
附图说明
[0015]

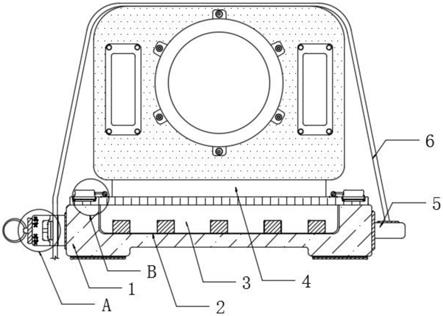

图1为本实用新型一种便于安装的三缸高压柱塞泵整体结构示意图；
[0016]
图2为本实用新型一种便于安装的三缸高压柱塞泵中的图1中a处放大的结构图；
[0017]
图3为本实用新型一种便于安装的三缸高压柱塞泵中的图1中b处放大的结构图。
[0018]
图中：1、固定底座；2、固定槽；3、固定板；4、本体装置；5、安装块；6、限位条带；7、卡板；8、卡扣；9、连接固定块；10、凹槽；11、安装通槽；12、限位固定板；13、按动杆；14、卡槽；15、限位卡套；16、安装螺栓。
具体实施方式
[0019]
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0020]
请参阅图1-3，本实用新型提供一种技术方案：一种便于安装的三缸高压柱塞泵，包括固定底座1，固定底座1顶端中部开设有固定槽2，固定槽2内部活动安装有固定板3，固定板3顶端固定安装有本体装置4，固定底座1右侧前端、后端均固定安装有安装块5，安装块5顶端均固定安装有限位条带6，固定底座1左侧前端、后端均固定安装有连接固定块9，连接固定块9中部一侧开设有安装通槽11，限位条带6顶端均穿过本体装置4上端与安装通槽11内部活动对接，安装通槽11内部一侧均开设有凹槽10，凹槽10内部一侧均活动安装有限位固定板12，限位固定板12在远离限位条带6的一侧均固定安装有按动杆13，按动杆13在远离限位固定板12的一端均穿过连接固定块9安装有卡板7。
[0021]
固定底座1顶端两侧前端、后端均开设有螺孔，本体装置4两侧下端在位于螺孔的相对位置均活动设置有安装螺栓16且安装螺栓16均与螺孔螺动连接，安装螺栓16顶端外部嵌合安装有限位卡套15，限位卡套15右侧通过安装杆与本体装置4连接，这样在本体装置4进行初步的安放后再依次螺动安装螺栓16与固定底座1顶端固定连接，再依次按动限位卡套15与安装螺栓16顶端卡合对接进行固定，防止在固定的过程中出现松动的问题；连接固定块9在位于按动杆13的相对位置均开设有安装孔，这样便于对按动杆13进行安装；连接固定块9在远离固定底座1的一侧上端、下端均开设有卡槽14，卡板7在位于卡槽14的相对位置均固定安装有卡扣8且卡扣8均与卡槽14嵌合对接，这样在对本体装置4进行进一步的固定时，通过依次拉动限位条带6穿过本体装置4顶端并与本体装置4顶端活动对接，且限位条带6在远离安装块5的一端均穿过开设在连接固定块9中部一侧的安装通槽11内部，在依次通
过卡板7按动按动杆13并带动限位固定板12往限位条带6一侧移动并与限位条带6活动对接进行固定，且卡板7在移动的过程中卡扣8均与卡槽14嵌合对接进行固定防止出现松动的情况；限位固定板12在靠近固定底座1的一侧均固定安装有橡胶垫，这样便于通过橡胶垫增加摩擦力；限位条带6均采用纤维材质制成，这样的材质更加的坚固且还能增加使用寿命。
[0022]
工作原理：本实用新型在对本体装置4进行安装时先通过安装在本体装置4底端的固定板3与开设在固定底座1顶端的固定槽2嵌合对接进行初步的固定，在本体装置4进行初步的安放后再依次螺动安装螺栓16与固定底座1顶端固定连接，再依次按动限位卡套15与安装螺栓16顶端卡合对接进行固定，防止在固定的过程中出现松动的问题，同时安装块5顶端均安装有限位条带6，在对本体装置4进行进一步的固定时，通过依次拉动限位条带6穿过本体装置4顶端并与本体装置4顶端活动对接，且限位条带6在远离安装块5的一端均穿过开设在连接固定块9中部一侧的安装通槽11内部，在依次通过卡板7按动按动杆13并带动限位固定板12往限位条带6一侧移动并与限位条带6活动对接进行固定，且卡板7在移动的过程中卡扣8均与卡槽14嵌合对接进行固定防止出现松动的情况，这样既能增加使用时是稳固性还便于进行安装。
[0023]
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
[0024]
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。技术特征：
1.一种便于安装的三缸高压柱塞泵，包括固定底座（1），其特征在于：所述固定底座（1）顶端中部开设有固定槽（2），所述固定槽（2）内部活动设置有固定板（3），所述固定板（3）顶端固定设置有本体装置（4），所述固定底座（1）右侧前端、后端均固定设置有安装块（5），所述安装块（5）顶端均固定设置有限位条带（6），所述固定底座（1）左侧前端、后端均固定设置有连接固定块（9），所述连接固定块（9）中部一侧开设有安装通槽（11），所述限位条带（6）顶端均穿过本体装置（4）上端与安装通槽（11）内部活动对接，所述安装通槽（11）内部一侧均开设有凹槽（10），所述凹槽（10）内部一侧均活动设置有限位固定板（12），所述限位固定板（12）在远离限位条带（6）的一侧均固定设置有按动杆（13），所述按动杆（13）在远离限位固定板（12）的一端均穿过连接固定块（9）安装有卡板（7）。2.根据权利要求1所述的一种便于安装的三缸高压柱塞泵，其特征在于：所述固定底座（1）顶端两侧前端、后端均开设有螺孔，所述本体装置（4）两侧下端在位于螺孔的相对位置均活动设置有安装螺栓（16）且安装螺栓（16）均与螺孔螺动连接，所述安装螺栓（16）顶端外部嵌合安装有限位卡套（15），所述限位卡套（15）右侧通过安装杆与本体装置（4）连接。3.根据权利要求1所述的一种便于安装的三缸高压柱塞泵，其特征在于：所述连接固定块（9）在位于按动杆（13）的相对位置均开设有安装孔。4.根据权利要求1所述的一种便于安装的三缸高压柱塞泵，其特征在于：所述连接固定块（9）在远离固定底座（1）的一侧上端、下端均开设有卡槽（14），所述卡板（7）在位于卡槽（14）的相对位置均固定设置有卡扣（8）且卡扣（8）均与卡槽（14）嵌合对接。5.根据权利要求1所述的一种便于安装的三缸高压柱塞泵，其特征在于：所述限位固定板（12）在靠近固定底座（1）的一侧均固定设置有橡胶垫。6.根据权利要求1所述的一种便于安装的三缸高压柱塞泵，其特征在于：所述限位条带（6）均采用纤维材质制成。
技术总结
本实用新型公开了一种便于安装的三缸高压柱塞泵，包括固定底座，所述固定底座顶端中部开设有固定槽，所述固定槽内部活动设置有固定板，所述固定板顶端固定设置有本体装置，所述固定底座右侧前端、后端均固定设置有安装块，所述安装块顶端均固定设置有限位条带，所述固定底座左侧前端、后端均固定设置有连接固定块。本实用新型在对本体装置进行安装时先通过安装在本体装置底端的固定板与开设在固定底座顶端的固定槽嵌合对接进行初步的固定，在本体装置进行初步的安放后再依次螺动安装螺栓与固定底座顶端固定连接，再依次按动限位卡套与安装螺栓顶端卡合对接进行固定，防止在固定的过程中出现松动的问题。定的过程中出现松动的问题。定的过程中出现松动的问题。
技术研发人员：任超之
受保护的技术使用者：天津明奥科技有限公司
技术研发日：2020.03.04
技术公布日：2021/1/26
