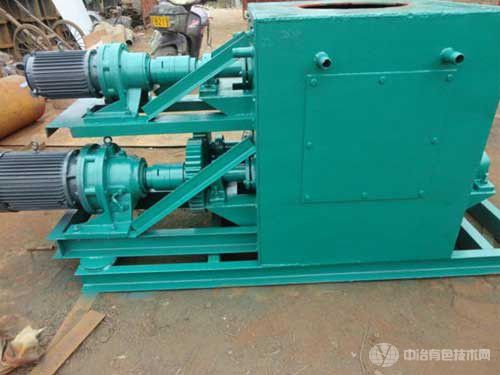

具有快速除尘功能的斗式提升机

604 编辑：中冶有色技术网来源：青岛诺信智能机械科技有限公司

2024-02-23 11:50:49

权利要求书： 1.一种具有快速除尘功能的斗式提升机，其特征在于：包括机箱（1），所述机箱（1）的内部安装有输送斗机构（7），所述机箱（1）的左侧固定安装有出料管（5），所述出料管（5）和机箱（1）的左侧固定安装有斜面板（2），所述斜面板（2）从右至左向下倾斜，所述斜面板（2）的左侧安装有除尘装置（3），所述除尘装置（3）包括开设在斜面板（2）左侧的矩形槽（35），所述矩形槽（35）的左侧固定安装有集尘罩（31），所述集尘罩（31）的内部右侧固定安装有滤网（33），所述滤网（33）的左侧固定安装有振动器（32），所述滤网（33）的右表面固定安装有滤布（34），所述滤布（34）的外表面紧密贴合在矩形槽（35）的内部。

2.根据权利要求1所述的一种具有快速除尘功能的斗式提升机，其特征在于：所述集尘罩（31）的左侧固定安装有连接管（4），所述连接管（4）的外端与外部引风机连接装配。

3.根据权利要求1所述的一种具有快速除尘功能的斗式提升机，其特征在于：所述机箱（1）的右表面上侧固定安装有支撑板（8），所述支撑板（8）的上侧固定安装有减速电机组（9），所述减速电机组（9）通过皮带传动机构与输送斗机构（7）的驱动轮连接装配。

4.根据权利要求1所述的一种具有快速除尘功能的斗式提升机，其特征在于：所述机箱（1）的右表面下侧固定安装有进料斗（6）。

5.根据权利要求1所述的一种具有快速除尘功能的斗式提升机，其特征在于：所述振动器（32）、减速电机组（9）通过导线与外部控制箱电连接。

说明书：一种具有快速除尘功能的斗式提升机技术领域[0001] 本实用新型涉及斗式提升机技术领域，具体为一种具有快速除尘功能的斗式提升机。

背景技术[0002] 斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械，斗式提升机利用一系列固接在牵引链或胶带上的料斗在竖直或接近竖直方向

内向上运送物料。

[0003] 目前使用的斗式提升机在运送物料时，会经常产生粉尘，若粉尘在机器内部长期集聚，不仅会降低提升机运输效率，而且，也会加速提升机的磨损，通常的做法是用引风机

将风尘空气抽走，进行过滤收集处理，这种方式会造成生产原料的损失，造成浪费，为了解

决上述问题，我们提出一种具有快速除尘功能的斗式提升机。

实用新型内容

[0004] 本实用新型的目的在于提供一种具有快速除尘功能的斗式提升机，以解决上述背景技术中提出的问题。

[0005] 为实现上述目的，本实用新型提供如下技术方案：一种具有快速除尘功能的斗式提升机，包括机箱，所述机箱的内部安装有输送斗机构，所述机箱的左侧固定安装有出料

管，所述出料管和机箱的左侧固定安装有斜面板，所述斜面板从右至左向下倾斜，所述斜面

板的左侧安装有除尘装置，所述除尘装置包括开设在斜面板左侧的矩形槽，所述矩形槽的

左侧固定安装有集尘罩，所述集尘罩的内部右侧固定安装有滤网，所述滤网的左侧固定安

装有振动器，所述滤网的右表面固定安装有滤布，所述滤布的外表面紧密贴合在矩形槽的

内部。

[0006] 优选的，所述集尘罩的左侧固定安装有连接管，所述连接管的外端与外部引风机连接装配。

[0007] 优选的，所述机箱的右表面上侧固定安装有支撑板，所述支撑板的上侧固定安装有减速电机组，所述减速电机组通过皮带传动机构与输送斗机构的驱动轮连接装配。

[0008] 优选的，所述机箱的右表面下侧固定安装有进料斗。[0009] 优选的，所述振动器、减速电机组通过导线与外部控制箱电连接。[0010] 与现有技术相比，本实用新型的有益效果是：该具有快速除尘功能的斗式提升机，能够在输送物料时，对机箱内部产生的灰尘进行吸附收集，并集中抖落输出，避免生产原料

损失，而造成的浪费。

附图说明[0011] 图1为本实用新型除尘装置的结构示意剖视图。[0012] 图2为本实用新型的结构示意前视图。[0013] 图中：1机箱、2斜面板、3除尘装置、31集尘罩、32振动器、33滤网、34滤布、35矩形槽、4连接管、5出料管、6进料斗、7输送斗机构、8支撑板、9减速电机组。

具体实施方式[0014] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的

实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下

所获得的所有其他实施例，都属于本实用新型保护的范围。

[0015] 请参阅图1、图2，本实用新型提供一种技术方案：一种具有快速除尘功能的斗式提升机，包括机箱1，机箱1的内部安装有输送斗机构7，机箱1的左侧固定安装有出料管5，出料

管5和机箱1的左侧固定安装有斜面板2，所述斜面板2从右至左向下倾斜，斜面板2的左侧安

装有除尘装置3，除尘装置3包括开设在斜面板2左侧的矩形槽35，矩形槽35的左侧固定安装

有集尘罩31，集尘罩31的内部右侧固定安装有滤网33，滤网33的左侧固定安装有振动器32，

滤网33的右表面固定安装有滤布34，滤布34的外表面紧密贴合在矩形槽35的内部。

[0016] 除尘装置3中的集尘罩31内部能够形成负压状态，将机箱1内部产生的灰尘吸附在滤布34上，干净的空气经滤网33、集尘罩31排出，振动器32能够定时振动，将附在滤布34上

的灰尘沿着斜面板2向左侧移动落下，集中排出。

[0017] 集尘罩31的左侧固定安装有连接管4，连接管4的外端与外部引风机连接装配。[0018] 通过外部引风机能够经连接管4，在集尘罩31内部形成负压吸附环境。[0019] 机箱1的右表面上侧固定安装有支撑板8，支撑板8的上侧固定安装有减速电机组9，减速电机组9通过皮带传动机构与输送斗机构7的驱动轮连接装配。

[0020] 支撑板8能够对减速电机组9进行安装固定，减速电机组9经皮带传动机构能够驱动输送斗机构7，通过输送斗对物料进行提升。

[0021] 机箱1的右表面下侧固定安装有进料斗6。[0022] 通过进料斗6能够向机箱1内部输入待提升物料。[0023] 振动器32、减速电机组9通过导线与外部控制箱电连接。[0024] 外部控制箱能够控制振动器32、减速电机组9的工作状态。[0025] 工作原理：通过进料斗6能够向机箱1内部输入待提升物料，支撑板8能够对减速电机组9进行安装固定，减速电机组9经皮带传动机构能够驱动输送斗机构7，通过输送斗对物

料进行输送，经出料管5排出；通过外部引风机能够经连接管4，在集尘罩31内部形成负压吸

附环境，将机箱1内部产生的灰尘吸附在滤布34上，干净的空气经滤网33、集尘罩31排出，振

动器32能够定时振动，将附在滤布34上的灰尘沿着斜面板2向左侧移动落下，集中排出灰

尘。

[0026] 对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新

型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新

型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含

义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制

所涉及的权利要求。

[0027] 此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当

将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员

可以理解的其他实施方式。
