小型振动电机

1005 编辑：中冶有色技术网来源：超音速智能技术(杭州)有限公司

2023-12-28 15:19:55

权利要求书： 1.一种小型振动电机，包括振动电机本体(1)与输出轴(4)，所述输出轴(4)与振动电机本体(1)两端的输出端相固定，其特征在于，所述输出轴(4)端部开设有安装槽(5)，所述输出轴(4)外侧固定有第一偏心盘(2)，所述输出轴(4)外侧活动套接有第二偏心盘(3)与垫盘(6)，所述安装槽(5)的内部设有螺纹盘(7)，所述螺纹盘(7)的两侧均啮合有齿板(8)，所述齿板(8)与垫盘(6)相固定，所述螺纹盘(7)的中部固定贯穿有转动杆(9)，所述转动杆(9)的两端均活动贯穿安装槽(5)的槽壁，所述转动杆(9)的端部固定有旋钮块(10)，所述振动电机本体(1)的端部均固定有防护罩(11)，所述防护罩(11)的端部开设有操作口(12)，所述操作口(12)的内部活动安装有密封盖(13)。

2.根据权利要求1所述的一种小型振动电机，其特征在于，所述垫盘(6)的侧面开设有两个半圆形安装口(14)，两个所述半圆形安装口(14)在垫盘(6)的侧面中部呈镜像对称分布。

3.根据权利要求1所述的一种小型振动电机，其特征在于，所述第一偏心盘(2)与第二偏心盘(3)的面积与质量均相同，所述第一偏心盘(2)与第二偏心盘(3)的外表面均设有条状防滑纹。

4.根据权利要求1所述的一种小型振动电机，其特征在于，所述转动杆(9)的外侧固定有限位环(15)，所述转动杆(9)与输出轴(4)外侧相接触。

5.根据权利要求1所述的一种小型振动电机，其特征在于，所述操作口(12)为圆形螺纹口，所述操作口(12)位于输出轴(4)的端部。

6.根据权利要求1所述的一种小型振动电机，其特征在于，所述密封盖(13)与操作口(12)螺旋连接，所述密封盖(13)靠近防护罩(11)的一侧固定有密封环(16)。

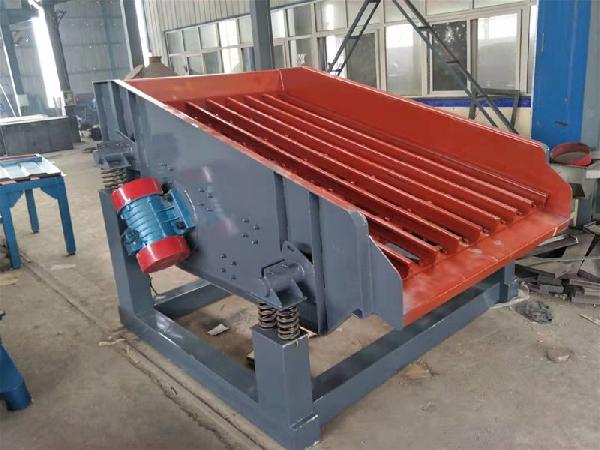

说明书：一种小型振动电机技术领域[0001] 本实用新型涉及振动设备技术领域，尤其涉及一种小型振动电机。背景技术[0002] 振动电机是电机带动偏心轮的转动而达到振动效果的一种电气设备，常用于各种与振动相关的设备，比如振动筛机、振动料斗等，振动电机根据使用需求具有各种大小型

号。

[0003] 现有的小型振动电机在使用时，当需要调节调节小型振动电机的振动力的时候，需要将防护罩螺丝全部松懈后，再将防护罩取下，然后再将偏心轮上的螺丝通过相关工具

进行拆卸，在调节偏心轮之后，需要逆向上述操作再将小型振动电机防护罩恢复至初始状

态，整个过程十分繁琐，耗费时间，不便于对偏心轮的固定与松卸，操作复杂十分不便。

实用新型内容

[0004] 本实用新型够便于第二偏心盘的固定与松卸，从而方便调节第二偏心盘与第一偏心盘之间的夹角，达到快速调节该小型振动电机的振动力的作用，操作简单方便。

[0005] 为了实现上述目的，本实用新型采用了如下技术方案：[0006] 一种小型振动电机，包括振动电机本体与输出轴，所述输出轴与振动电机本体两端的输出端相固定，所述输出轴端部开设有安装槽，所述输出轴外侧固定有第一偏心盘，所

述输出轴外侧活动套接有第二偏心盘与垫盘，所述安装槽的内部设有螺纹盘，所述螺纹盘

的两侧均啮合有齿板，所述齿板与垫盘相固定，所述螺纹盘的中部固定贯穿有转动杆，所述

转动杆的两端均活动贯穿安装槽的槽壁，所述转动杆的端部固定有旋钮块，所述振动电机

本体的端部均固定有防护罩，所述防护罩的端部开设有操作口，所述操作口的内部活动安

装有密封盖。

[0007] 优选的，所述垫盘的侧面开设有两个半圆形安装口，两个所述半圆形安装口在垫盘的侧面中部呈镜像对称分布。

[0008] 优选的，所述第一偏心盘与第二偏心盘的面积与质量均相同，所述第一偏心盘与第二偏心盘的外表面均设有条状防滑纹。

[0009] 优选的，所述转动杆的外侧固定有限位环，所述转动杆与输出轴外侧相接触。[0010] 优选的，所述操作口为圆形螺纹口，所述操作口位于输出轴的端部。[0011] 优选的，所述密封盖与操作口螺旋连接，所述密封盖靠近防护罩的一侧固定有密封环。

[0012] 与现有技术相比，本实用新型的有益效果是：[0013] 1、本实用新型中，通过设置安装槽、垫盘、螺纹盘、齿板、转动杆和旋钮块，使得第二偏心盘能够便于固定与松卸，从而方便调节第二偏心盘与第一偏心盘之间的夹角，达到

快速调节该小型振动电机的振动力的作用，操作简单方便。

附图说明[0014] 图1为本实用新型提出的一种小型振动电机的防护罩剖视结构示意图；[0015] 图2为本实用新型提出的一种小型振动电机的螺纹盘结构示意图；[0016] 图3为本实用新型提出的一种小型振动电机的垫盘与输出轴套接安装结构示意图；

[0017] 图4为本实用新型提出的一种小型振动电机的结构示意图。[0018] 图中：1振动电机本体、2第一偏心盘、3第二偏心盘、4输出轴、5安装槽、6垫盘、7螺纹盘、8齿板、9转动杆、10旋钮块、11防护罩、12操作口、13密封盖、14半圆形安装口、15限位

环、16密封环。

具体实施方式[0019] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的

实施例。

[0020] 参照图1?4，一种小型振动电机，包括振动电机本体1与输出轴4，输出轴4与振动电机本体1两端的输出端相固定，输出轴4端部开设有安装槽5，输出轴4外侧固定有第一偏心

盘2，输出轴4外侧活动套接有第二偏心盘3与垫盘6，安装槽5的内部设有螺纹盘7，螺纹盘7

的两侧均啮合有齿板8，齿板8与垫盘6相固定，螺纹盘7的中部固定贯穿有转动杆9，转动杆9

的两端均活动贯穿安装槽5的槽壁，转动杆9的端部固定有旋钮块10，振动电机本体1的端部

均固定有防护罩11，防护罩11的端部开设有操作口12，操作口12的内部活动安装有密封盖

13。

[0021] 其中，垫盘6的侧面开设有两个半圆形安装口14，安装口14便于与输出轴4端部相套接，两个半圆形安装口14在垫盘6的侧面中部呈镜像对称分布，垫盘6起到连接与传递压

力的作用，使得第二偏心盘3能够与第一偏心盘2形成挤压力。

[0022] 其中，第一偏心盘2与第二偏心盘3的面积与质量均相同，第一偏心盘2与第二偏心盘3的外表面均设有条状防滑纹，增加第一偏心盘2与第二偏心盘3之间的摩擦力，有利于提

升第二偏心盘3的稳定性。

[0023] 其中，转动杆9的外侧固定有限位环15，转动杆9与输出轴4外侧相接触，限位环15对转动杆9起到限位作用，防止转动杆9发生轴向移动。

[0024] 其中，操作口12为圆形螺纹口，操作口12位于输出轴4的端部，从而靠近输出轴4以便于调节控制。

[0025] 其中，密封盖13与操作口12螺旋连接，使得密封盖13安装更加便捷，密封盖13靠近防护罩11的一侧固定有密封环16，增加防护罩11与密封盖13之间的密封性，有利于防止防

护罩11内部部件受潮发生锈蚀现象。

[0026] 工作原理：当需要调节该小型振动电机的振动力的时候，此时扭动密封盖13与操作口12相分离，然后通过操作口12对旋钮块10进行扭动，此时螺纹盘7在与旋钮块12相固定

的转动杆9的带动下，通过螺纹盘7与齿板8的啮合作用，从而使得垫盘6沿着输出轴4发生移

动，此时第二偏心盘3与第一偏心盘2之间的挤压力减小，此时将第二偏心盘3绕着输出轴4

进行转动，从而调节第二偏心盘3与第一偏心盘2之间的夹角，然后逆向上述操作，便可将第

二偏心盘3进行固定，完成对该小型振动电机的振动力的调节，最后将密封盖13与操作口12

重新安装即可。

[0027] 以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用

新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范

围之内。
