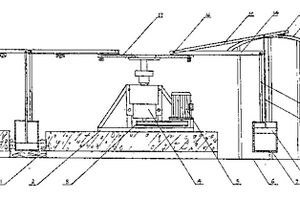

筛磁联合圆盘吊桶式选矿机 753

 0

筛磁联合圆盘吊桶式选矿机,磁选装置由圆盘吊桶机构、与吊桶运动轨道对应的弧状磁选沟和解磁面构成,圆盘吊桶机构中心设减速转动机构,减速转动机构的圆盘上按圆周分设至少两对吊桶短支臂和磁体长支臂,分别连接吊桶和磁体,磁体位于吊桶内,解磁面上设有坡形轨道,磁体长支臂通过转轮与坡形轨道接触。筛分装置由筛网和其下部带进出口的滤沟构成,滤沟出口接磁选沟。本选矿机结构简单,选出的精矿品位高,含铁品位达63%-66%。

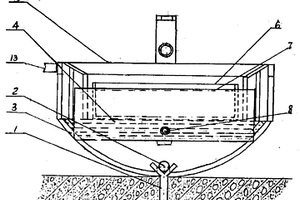

筛选、水冲、摇箕联选选矿系统 856

 0

本发明是一种筛选、水冲、摇箕联选选矿系统,系统由筛选系统、水冲系统、摇箕和传动系统构成,筛选系统的出料接摇箕的进料管,水冲系统分动力水装置A和压力水装置B,动力水装置A设于筛选系统前和摇箕箕体后,压力水装置B与摇箕装置配套设置,传动系统连接带动摇箕。本系统是针对现有选矿摇床设备精选存在的局限性,采取筛选、水冲、摇箕联选结构,对进入摇箕前的矿料先进行了筛选,并在摇箕选矿过程中增加了水冲,另外改变了摇箕的进料结构,增加了摇箕平衡系统,有利于尾矿排出,防止矿粒的流失,从而提高成品的精度和回收率。

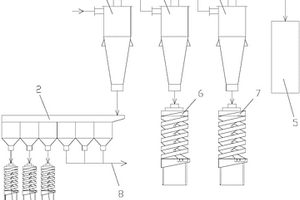

综合力场多级分选选矿系统 971

 0

本实用新型公开了一种综合力场多级选矿系统，其通过第一级水力旋流器、第二级水力旋流器、第三级水力旋流器、六室水力分级箱、第一选矿机、第二选矿机、第三选矿机、第四选矿机、第五选矿机和尾矿扫选系统对矿浆进行分级和选别；其通过三级水力旋流器和六室水力分级箱将矿石分为九级，并利用了离心力、水力、重力等对矿石进行分级，矿石分级数多、分级精度更高，进而使选矿机能更容易的将相应等级矿石中的有效成分和杂质分离，减少精矿跑尾损失，提高矿石回收率；并且矿石分选在密闭的选矿设备中进行，作业现场更清洁，设备占地面积小、工作噪声低，可消除矿浆溢流问题。

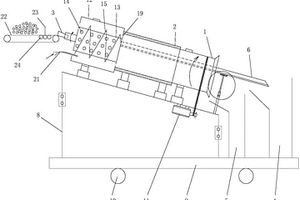

具有初选、粉碎及搅拌功能的选矿设备 673

 0

本实用新型公开了一种具有初选、粉碎及搅拌功能的选矿设备，属于磁力选矿设备技术领域，包括矿料初选系统、磁力选矿系统和给水系统，所述矿料初选系统包括传送带和设置在传送带上的门形筛选装置，所述磁力选矿系统包括转筒、磁系，以及设置在所述转筒一端的给矿槽、设置在转筒另一端的磁性矿接料斗和非磁性矿接料斗，所述转筒内贯通设置有磁性矿溜槽，还包括设置于给矿槽与转筒之间与转筒连通的矿石粉碎搅拌系统。本实用新型同时实现初选、粉碎、搅拌及选矿功能，一台设备集成了多台设备的功能，使选矿设备的体积及占地面积大幅减小，提高了选矿设备的适应能力，可直接在原料地就近作业，利于降低生产成本。

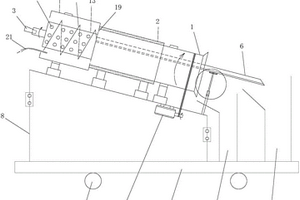

多功能选矿设备 740

 0

本实用新型公开了多功能选矿设备，属于磁力选矿设备技术领域，包括磁力选矿系统和给水系统，所述磁力选矿系统包括转筒、磁系，以及设置在所述转筒一端的给矿槽、设置在转筒另一端的磁性矿接料斗和非磁性矿接料斗，所述转筒内沿其轴线方向贯通设置有磁性矿溜槽，所述磁性矿接料斗设置在所述磁性矿溜槽的出口处，还包括设置于给矿槽与转筒之间与转筒连通的矿石粉碎搅拌系统及球磨系统。本实用新型可同时实现粉碎、球磨、搅拌及选矿功能，一台设备集成了多台设备的功能，使选矿设备的体积及占地面积大幅减小，提高了选矿设备的适应能力，可直接在原料地就近作业，利于降低运输和生产成本。

具有初选及球磨功能的选矿设备 663

 0

本实用新型公开了一种具有初选及球磨功能的选矿设备，属于磁力选矿设备技术领域，包括矿料初选系统、磁力选矿系统和给水系统，所述矿料初选系统包括传送带和设置在传送带上的门形筛选装置，所述磁力选矿系统包括转筒、磁系，以及设置在所述转筒一端的给矿槽、设置在转筒另一端的磁性矿接料斗和非磁性矿接料斗，所述转筒内沿其轴线方向贯通设置有磁性矿溜槽，还包括矿石球磨搅拌系统。本实用新型可同时实现初选、球磨、搅拌及选矿功能，一台设备集成了多台设备的功能，使选矿设备的体积及占地面积大幅减小，提高了选矿设备的适应能力，可直接在原料地就近作业，利于降低运输和生产成本。

具有球磨及搅拌功能的选矿设备 706

 0

本实用新型公开了具有球磨及搅拌功能的选矿设备，属于磁力选矿设备技术领域，包括磁力选矿系统和给水系统，所述磁力选矿系统包括转筒、设置在所述转筒外圆表面的磁系，以及设置在所述转筒一端的给矿槽、设置在转筒另一端的磁性矿接料斗和非磁性矿接料斗，所述转筒内沿其轴线方向贯通设置有磁性矿溜槽，所述磁性矿接料斗设置在所述磁性矿溜槽的出口处，还包括设置于给矿槽与转筒之间与转筒连通的矿石球磨搅拌系统。本实用新型通过磁力选矿系统及矿石球磨搅拌系统可同时实现球磨、搅拌及选矿功能，一台设备集成了多台设备的功能，使选矿设备的体积及占地面积大幅减小，提高了选矿设备的适应能力，可直接在原料地就近作业，利于降低运输及生产成本。

可同时粉碎及球磨的选矿设备 936

 0

本实用新型公开了可同时粉碎及球磨的选矿设备，属于磁力选矿设备技术领域，包括矿料初选系统、磁力选矿系统和给水系统，所述矿料初选系统包括传送带和设置在传送带上的门形筛选装置，所述磁力选矿系统包括转筒、磁系，以及设置在所述转筒一端的给矿槽、设置在转筒另一端的磁性矿接料斗和非磁性矿接料斗，所述转筒内沿其轴线方向贯通设置有磁性矿溜槽，还包括设置于给矿槽与转筒之间与转筒连通的矿石粉碎搅拌系统及球磨系统。本实用新型可同时实现初选、粉碎、球磨、搅拌及选矿功能，一台设备集成了多台设备的功能，使选矿设备的体积及占地面积大幅减小，提高选矿设备的适应能力和降低使用成本。

综合力场多级分选选矿方法及选矿系统 971

 0

本发明公开了一种综合力场多级选矿方法和一种综合力场多级选矿系统，其通过第一级水力旋流器、第二级水力旋流器、第三级水力旋流器、六室水力分级箱、第一选矿机、第二选矿机、第三选矿机、第四选矿机、第五选矿机和尾矿扫选系统对矿浆进行分级和选别；其通过三级水力旋流器和六室水力分级箱将矿石分为九级，并利用了离心力、水力、重力等对矿石进行分级，矿石分级数多、分级精度更高，进而使选矿机能更容易的将相应等级矿石中的有效成分和杂质分离，减少精矿跑尾损失，提高矿石回收率；并且矿石分选在密闭的选矿设备中进行，作业现场更清洁，设备占地面积小、工作噪声低，可消除矿浆溢流问题。
