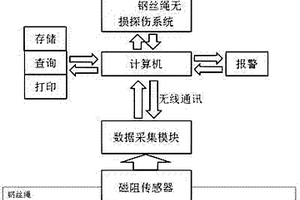

基于PC的钢丝绳无损探伤仪 987

 0

本实用新型：基于PC的钢丝绳无损探伤仪，包括磁阻传感器、数据采集模块和计算机，所述的数据采集模块含有无线通讯模块，与计算机之间通过信号进行无线通讯；无线通讯模块包括数据处理装置、数据存储装置和数据分析装置，其中数据处理装置通过信号连接着数据存储装置，数据存储装置连接着数据分析装置；计算机连接着报警装置和数据打印装置，其中数据打印装置为打印机。操作简单，检测精度高，重复性好，损伤定位准确。

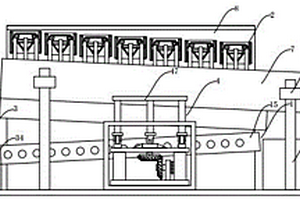

泥土筛分式无源作用环保型矿石无损筛选机 1071

 0

本发明公开了泥土筛分式无源作用环保型矿石无损筛选机，包括快捷替换型自吸附尘土抑制输送机构、无损型泥土筛选分离机构、无源作用型尘土抑制收集机构、振动筛选机构、安装底座、矿石容纳外壳、初级筛选架和筛选后侧支架。本发明属于矿石筛选设备领域，具体是指泥土筛分式无源作用环保型矿石无损筛选机；本发明针对矿石筛选时既要对矿石上附带的泥土进行分离，又不能损坏矿石本身的矛盾特性，克服了采用传感器才能实现检测矿石上泥土附着的位置和对泥土进行筛分处理的技术偏见，同时降低了矿石筛分的难度，把爪型弹性分布条作为中间物质，解决了现有技术难以解决的既要对矿石上附带的泥土进行分离，又不能损坏矿石本身的矛盾性技术难题。

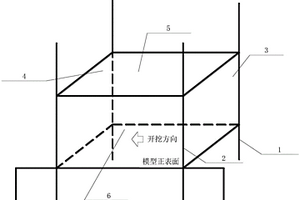

三维模型采动裂隙发育特征无损探测方法 1168

 0

本发明公开了一种三维模型采动裂隙发育特征无损探测方法，属探测技术领域。该方法利用等离子体的导电性和流动性，将等离子体充入三维模型开采后的裂隙当中，提高模型中裂隙岩层的导电性，解决了电法探测由于高阻屏蔽导致的裂隙发育程度探测精度不高的问题，提高了电法探测的准确性和高效性。该方法包括4个步骤：三维模型建立及导管铺设、电极测线布置、等离子体充填、开采和数据采集。本发明可实现采动裂隙发育特征的三维探测，具有探测范围广、准确性高，有效提高探测效率等优点。

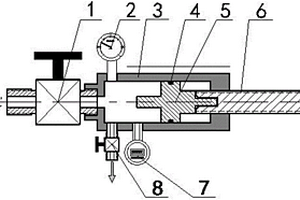

高压反应器中气体浓度无损测定装置及方法 933

 0

本发明公开了一种高压反应器中气体浓度无损测定装置及方法，该装置包括球阀一，球阀一一端连接高压反应器，球阀一另一端连接气缸前端，在气缸内设有活塞，气缸尾端设有螺旋推杆，螺旋推杆与气缸螺纹配合并与活塞相连，气缸侧壁设有球阀二、气体浓度传感器和真空压力表，球阀二连接真空泵。本发明利用活塞来回滑动的过程中，实现气缸中的气体卸压和增压，卸压过程实现高压反应器中高压气体向常压气体的转变，满足常压浓度传感器浓度测定的环境，从而进行高压反应器中气体浓度的测定，增压过程让气体回补入高压反应器中去，满足恢复原始气源压力和气体量无损。

釆动覆岩固液耦合三维无损监测系统及方法 904

 0

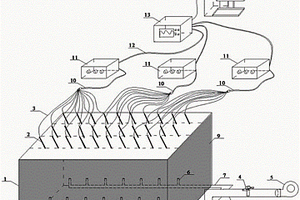

本发明公开了一种釆动覆岩固液耦合三维无损监测系统及方法，包括实验架、电法监测系统、氡气探测系统和热红外监测系统，在模型正表面不同层位布置若干条位移测线，在模型上表面沿工作面方向等距布置若干条并行电法监测系统测线，在模型上表面沿工作面方向等距布置若干条氡气探测系统测线，将红外热像仪设在模型正前方位置；通过并行电法系统监测三维空间电阻率的分布特征得到渗流场的变化规律；通过氡气探测系统探测氡气浓度的变化反应开采过程中裂隙发育过程；通过热红外监测系统探测模型外表面温度的变化特征完成对岩体破坏情况的监测，从而实现三维固液耦合条件下覆岩渗流场、裂隙场变化的实时、动态、无损监测。

基于煤岩体超声监测的无损干燥装置及干燥方法 754

 0

本发明公开了一种基于煤岩体超声监测的无损干燥装置及干燥方法，属于岩石力学试验领域，包括干燥装置隔温密封箱、干燥装置温控模块、监测显示屏、超声监测控制模块、空气抽放阀和加热模块，加热模块和空气抽放阀分别与干燥装置温控模块连接；可以实现对煤岩试样的无损与完全干燥，进而提高实验室煤岩试样力学实验及物理力学参数测试的准确性及科学性；一方面通过煤岩试样进行初始波速测试，选定合适干燥温度及干燥模式后，利于对煤岩试样的初期干燥选择最优化方案；另一方面通过对煤岩试样的干燥过程的实时波速及质量测试，利于实现对试样的动态干燥，超声监测信号一旦出现大幅波动异常，便可通过降低干燥温度或改变干燥模式而实现无损干燥。

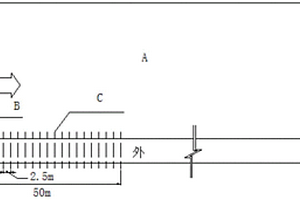

矿压活动规律无损监测方法 923

 0

本发明公开了一种矿压活动规律无损监测方法，涉及矿压活动规律监测技术领域。从采煤工作面端头起，沿巷道轴线向前50m巷道内的每3排锚杆，设置一组测试断面，分别对该组测试断面的顶板和两帮需要进行锚杆轴力测试的锚杆进行编号；采用矿用本安型锚杆无损检测系统分别对编号锚杆进行锚杆轴力测试；随着采煤工作面向前推进，需要在巷道外段沿工作面推进方向继续增加测试断面，使得测试区段始终保持在50m左右，每根锚杆轴力测试次数超过6次以上；将每根锚杆测试轴力作为纵坐标，采煤工作面推进距离作为横坐标，输入二维坐标系里作图，可得到距工作面不同距离锚杆轴力变化规律，进而得到该采煤工作面推进的巷道围岩矿压活动规律。

大型贮备罐焊缝无损探测爬行器 902

 0

本实用新型提供了一种大型贮备罐焊缝无损探测爬行器，其组成包括磁性履带车和无损探伤仪组装支架，所述的组装支架包括探伤仪固定座和固定座与磁性履带车之间的可调支架，可调支架为相交叉且中央铰接构成的X型伸缩架，其中一铰接杆的两端为滑动端，分别与固定座滑行导轨、磁性履带车平台滑行导轨导向滑动配合，本铰接杆上固定有与另一铰接杆的丝杠螺纹配合的丝母。其爬行于大型罐体的罐壁上，并由探伤仪控制部自动完成定点对焦及曙光拍片作业，探伤检测效率和拍片合格率均大幅度提高。

锚杆长度的无损测量装置及方法 740

 0

一种锚杆长度的无损测量装置及方法,装置包括单片机、测量频率信号产生器、阻抗匹配电路、与被测锚杆始端相接触的探针,阻抗匹配电路的输出端经峰值检波电路连接有A/D转换器,A/D转换器的输出端与单片机的输入端相连接;通过测量探针与被测金属锚杆始端直接接触发送测试信号,测试信号从被测锚杆的始端进入直至被测锚杆的终端,再由被测锚杆的终端返回被测锚杆的始端,返回的电信号经探针再送回测量仪器,通过改变测试信号的输出频率,测出产生电压最小值的频率节点,即可计算出被测锚杆的长度;对锚杆长度进行在线无损测量,其结构简单、操作方便、测算快速准确、实用可靠、可体积小、功耗低。

钢化玻璃冲击测试用自回正无损测试平台 863

 0

本发明公开了钢化玻璃冲击测试用自回正无损测试平台，包括杠杆中介电磁激发往复撞击机构、激光检测运输回收机构和控制模块。本发明属于钢化玻璃冲击检测领域，具体是指钢化玻璃冲击测试用自回正无损测试平台，本发明通过杠杆中介电磁激发往复撞击机构，提供稳定的、连续的冲击力；通过杠杆调节动量隔离系统，解决了现有冲击测试中，冲击力度不稳定、需要手动操作、冲击力精度低的技术难题；通过非牛顿补偿撞击系统，实现了不仅在冲击测试时对钢化玻璃提供坚实的压力，又避免因为击锤的结构导致与钢化玻璃接触时各点压强不均导致钢化玻璃意外破碎从而影响测试准确性的技术效果，解决了钢化玻璃冲击测试时数据不准确的问题。

用于水果脆片无损检测的夹持结构 877

 0

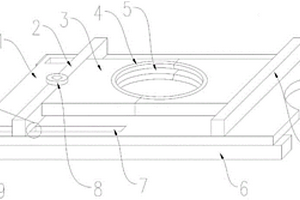

本实用新型公开了一种用于水果脆片无损检测的夹持结构，包括底盘，底盘表面分别设有凸起杆一、凸起杆二，所述凸起杆一与所述底盘的表面水平滑动连接，且所述凸起杆一通过调节棒与所述底盘进行固定，所述凸起杆二固定于所述底盘表面；所述凸起杆一、凸起杆二均设有夹板，所述夹板的一端设有半圆缺口，所述半圆缺口的内部设有橡胶夹持头，所述橡胶夹持头的内部设有用于放置水果脆片的插口。

用于无损检测车载二极管的屏蔽装置 1154

 0

本实用新型公开了一种用于无损检测车载二极管的屏蔽装置，包括盒体，所述盒体的盒壁均匀设有中空夹层，中空夹层密封设有可开合的密封结构，盒体内设有空腔，空腔内平行均布有至少两条第一金属网，第一金属网正交连接有第二金属网，空腔上端面设有屏蔽盖子，屏蔽盖子下端面设有绝缘层，通过可以在中空夹层内置入屏蔽材料，形成盒壁加屏蔽材料的复合电磁屏蔽体结构，有效增强电磁屏蔽体的屏蔽效能，电磁屏蔽效能易重构。

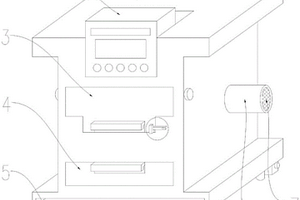

水果脆片无损检测前烘干装置 665

 0

本实用新型公开了一种水果脆片无损检测前烘干装置，包括烘干箱主体，烘干箱主体的底端设有万向轮，烘干箱主体的顶端开设凹槽，且凹槽内部设有控制器，烘干箱主体的内部顶端设有热风机，所述烘干箱主体的一侧内壁设有电机，所述电机的输出端连接转筒，所述烘干箱主体设有正对所述转筒的T型翻门，所述T型翻门通过转动杆与所述烘干箱主体固定，所述转筒的前端设有镂空处，且所述镂空处设有金属网，所述镂空处设有与其转动连接的开板，所述烘干箱主体的另一侧内壁设有与其转动连接的水平板，所述烘干箱主体的内部底端设有与其滑动连接的出料抽屉。

无损伤检测PSS的装置 930

 0

本实用新型公开一种无损伤检测PSS的装置，属于PSS制程检测领域，包括机架、分别安装在机架上的样品盒和暗室、及设置在机架外侧的图像输出装置；暗室内设有承载台、第二驱动装置、平行光源发生器、与平行光源发生器连接的调焦装置、及设置在暗室内壁上的光学收集器，样品盒和暗室间设有第一驱动装置，第一驱动装置上设有样品传动装置，第一驱动装置包括上下驱动机构和水平旋转驱动机构，上下驱动机构用于将样品盒内不同高度样品取出，水平旋转驱动机构通过驱动样品传动装置将样品送至暗室内承载台上。该装置在不破坏样本的前提下，方便、准确的获取样本信息，具有成本低、反应迅速，能全面监控生产的优点，适用于生产管控。

矿用本安型锚杆锚索无损检测仪 871

 0

本发明公开了一种矿用本安型锚杆锚索无损检测仪，包括主机和用于安装主机的防护装置，所述防护装置包括箱体、能够转动地安装在箱体上方的箱盖、安装在箱体内的升降装置、安装在升降装置上方的安装座以及安装在箱体上的第一固定装置，所述箱盖上安装有可视窗口，箱盖能够密封地安装在箱体上；第一固定装置包括两个对称布置在箱体内左右两侧的卷筒、对应缠绕在两个卷筒上的两个弹性带、第一插接头和与第一插接头相配合的第一固定座，所述卷筒内安装有弹簧；所述箱体的前侧壁上安装有连接接口配合使用的接头固定座。本发明不仅可用于对煤矿井下的锚杆质量和长期运行的锚杆状态进行检测，而且具有防护功能，可适应于恶劣的天气或者环境。

无损阴茎血流多普勒检测仪 697

 0

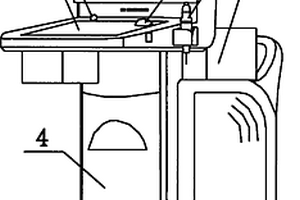

一种无损阴茎男性性功能血流多普勒检测仪,判断性功能障碍是否由于血管性病变引起,亦可用于检测收缩和舒张压。多普勒控制主板的振荡电路产生一种高频的等幅超声信号,经多普勒控制主板的放大电路放大后,激励多普勒探头向人体血管产生连续不断的超声波,再由多普勒探头接收回波信号,接收到的小信号经过多普勒控制主板的放大、滤波、解调,再通过RS232电平转换,为计算机所接收,经过多普勒软件分析处理,便得出检查结果。软件操作过程中,当窗口的波形有规律、脉冲幅度相等的情况下采集暂存曲线时,可用脚踏开关控制“暂存曲线”,亦可用鼠标点击“暂存曲线”。

便携式轴承无损检测装置 888

 0

本发明公开了一种便携式轴承无损检测装置，包括探头、采集控制器、同步电路、高压直流电源电路、超声波发射电路、超声波接收电路、数据采集电路和显示器，所述超声波接收电路包括限幅保护电路、高频放大电路和滤波电路；本发明结构精巧，便于携带，适用于检测目前各种型号封闭式和半封闭式轴承，方便部队野外打靶训练时导弹检测，方便各种机械装置、车辆等检修。

便携式导弹火箭发动机无损检测装置 684

 0

本实用新型公开了一种便携式导弹火箭发动机无损检测装置，包括探头和检测箱，检测箱由箱体和其内部的检测电路组成，所述检测电路包括同步电路、高压直流电源电路、超声波发射电路、超声波接收电路和数据采集电路，所述超声波接收电路包括限幅保护电路、高频放大电路和滤波电路；本实用新型结构精巧，便于携带，适用于检测目前各种型号的单兵防空导弹和反坦克导弹，方便部队野外打靶训练时导弹检测。

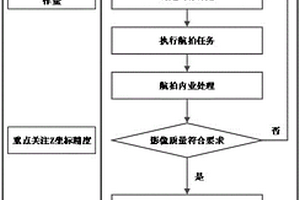

基于无人机倾斜摄影技术的沥青混凝土厚度无损检测方法 783

 0

一种基于无人机倾斜摄影技术的沥青混凝土厚度无损检测方法，包括以下步骤：施工现场勘查，制定像控点布设方案，编制无人机航拍计划，在沥青混凝土层施工前、后各进行一次航拍，将步骤S3中获取的航拍照片生产道路正射影像和数字高程模型，将沥青混凝土层施工后的数字高程模型减去施工前的数字高程模型，生成沥青混凝土厚度数字模型，相比传统方法，不破坏路面、检测设备价值低、检测人员工作强度低，在减少外业工作量的前提下，将道路抽检变为全检，对提升道路工程质量具有重要价值。

智能型耐磨钢球无损检测装置 697

 0

本发明公开了一种智能型耐磨钢球无损检测装置，涉及钢球检测技术领域，具有使得钢球转动，进而便于钢球检测的优点，其技术方案要点是：包括底板，所述底板上通过转动件转动连接有探头安装板，所述探头安装板上设有两个呈90°分布的探头传感器，所述探头安装板中心开设有供钢球放入的通孔，两个探头传感器沿通孔的径向分布，所述底板上设有将钢球传输至通孔内的传输件，所述底板上设有驱动通孔内钢球转动的驱动件。

特种设备用的无损检测设备 1049

 0

本实用新型公开了一种特种设备用的无损检测设备，包括基台、蓄液箱、控制面板、机框和注射嘴，所述基台顶端的中心位置处设有机框，且机框顶部的中心位置处安装有注射嘴，并且机框底部的两内侧壁上皆设有夹持结构，所述机框顶端的一侧设有蓄液箱，且蓄液箱顶端的中心位置处设有注液口，注液口的底端延伸至蓄液箱的内部，并且蓄液箱内部的一侧设有柱形室，所述柱形室顶部的中心位置处安装有距离传感器，且距离传感器下方的柱形室内部设有浮块，并且浮块下方的柱形室内壁上设有流通孔，流通孔的一端延伸至柱形室的外部。本实用新型不仅提高了检测设备使用时的稳定性，提高了检测设备使用时的检测效果，而且提高了检测设备使用时的便捷性。

新型钢丝绳无损检测装置 1150

 0

本实用新型公开了一种新型钢丝绳无损检测装置，包括往复滑动组件、电磁屏蔽组件、励磁组件和漏磁场信号采集传输组件；电磁屏蔽组件设置在往复滑动组件上，励磁组件设置在电磁屏蔽组件内部，漏磁场信号采集传输模块与励磁组件间隔设置；励磁组件包括上励磁构件和下励磁构件，上励磁构件嵌装在电磁屏蔽组件的上开合部件中，下励磁构件嵌装在下固定部件中；上述检测装置能够实现同一段钢丝绳在同一检测过程中可以获得两个不同大小的励磁强度，进而产生不同强度漏磁场信号，达到提高检测精度的目的；结构简单、采用弱磁激励检测方式，可以避免采用强磁激励方式时产生的大量噪声，可靠性和稳定性好。

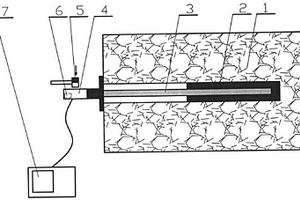

煤矿非全长粘结锚杆长度无损检测方法 946

 0

一种煤矿非全长粘结锚杆长度无损检测方法,首先在锚杆外露段连接激振装置,将固定于其上的传感器与检测仪相连接;然后通过激振装置在锚杆端面连续多次激发,使锚杆杆体内产生纵向振动的弹性波。弹性波沿着锚杆杆体纵向传播至自由段与锚固段界面和锚固段与煤体的界面时,一部分弹性波被反射并经由原路径返回,传感器接收到两次的反射信号后根据反射波与首波的相位差可得到自由段反射时间和全长反射时间,并根据弹性波在杆体和锚固段中的不同传播速度可分别计算出锚杆的自由段长和全长,进而计算出锚杆的锚固段长度。本发明采用机械式激振,无需额外的激振动力,而且将各个模块集成在手持式仪器中,符合煤矿安全标准,适合于在煤矿特殊复杂条件下进行锚杆无损检测。

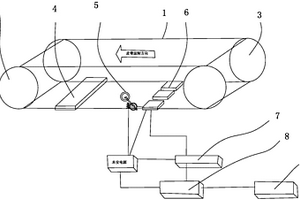

钢绳芯输送带的实时在线无损检测装置 1110

 0

本实用新型公开了一种钢绳芯输送带的实时在线无损检测装置，包括磁化块、皮带位置检测器、磁敏传感器阵列、多通道同步数据采集卡、以太网交换机和嵌入式工控机，磁化块、皮带位置检测器和磁敏传感器阵列设置在头轮与尾轮之间的钢绳芯传送带回传线上，钢绳芯传送带的回传部依次经过磁化块、皮带位置检测器和磁敏传感器阵列，皮带位置检测器与磁敏传感器阵列相连接，磁敏传感器阵列与多通道同步数据采集卡相连接，多通道同步数据采集卡经过以太网交换机与嵌入式工控机相连接。本实用新型的结构简单，保证了输送带的安全运行，提高了系统的自动化程度,实现了对输送带缺陷的精确定位，适用性好实用性强。

方便使用的高压电器电缆无损检测装置 790

 0

本发明属于电缆检测技术领域，尤其是一种方便使用的高压电器电缆无损检测装置，针对现有的电缆在检测过程中不能方便对不合格段的电缆进行切除的问题，现提出如下方案，其包括第一安装架、第一升降装置、夹持头和超声波发射端；第一安装架上设有超声波接收端，且第一安装架上依次设置第一放置板、第二放置板和第三放置板；第二放置板分别与第一放置板和第三放置板之间留有第一缝隙；超声波发射端位于超声波接收端的上方，超声波发射端两侧设置的第二升降装置分别连接夹持头；第一升降装置连接设有安装板；安装板上分别设置驱动装置；驱动装置的输出轴上分别设置切割片。本发明能对检测不合格段的电缆进行切除，操作简单使用方便。

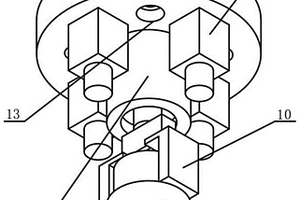

基于机械手的超声无损检测探头自准直装置及工作方法 976

 0

本发明涉及一种基于机械手的超声无损检测探头自准直装置及工作方法，适用于工矿企业使用。在六自由度关节式机械手前端前端设有超声无损检测探头自准直装置，其包括螺栓基座，螺栓基座上设有多个用于与六自由度关节式机械手前端连接的螺栓孔，螺栓基座中心设有弹性连接机构，弹性连接机构上通过探头夹持机构连接有超声探头，弹性连接机构的周围分别设置多个激光测距传感器。使用时与曲面接触后，弹性连接机构中的弹簧自适应调整使得超声探头贴紧待测工件表面，然后开始超声扫查，其结构紧凑，操作方便，使用效果好，在本技术领域内具有广泛的实用性。

煤矿非全长粘结锚杆横向振动固有频率无损检测方法 1090

 0

本发明涉及一种煤矿非全长粘结锚杆横向振动固有频率无损检测方法,其检测步骤为:在锚杆的外露端连接传感器连接装置及传感器;用小锤对传感器连接装置施加法向激振力,使锚杆产生横向振动;通过传感器采集锚杆振动加速度,并将加速度信号传输给检测仪;由检测仪将接收到的加速度模拟信号转换成加速度数字信号并存储;同时对所采集到的信号进行频谱分析,得到所测锚杆锚固体系的固有频率,所测得的锚杆横向振动固有频率与锚杆的轴向受力以及锚杆锚固段与煤体之间的粘结状态有紧密的联系。本发明的装置安装连接简单方便,所需检测时间短,可实现对巷道锚杆大面积的检测以及对整条巷道稳定性的监测。

休闲即食肉制品高光谱无损检测装置 1064

 0

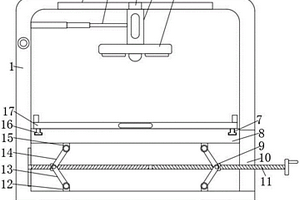

本实用新型涉及休闲即食肉制品检测技术领域，且公开了休闲即食肉制品高光谱无损检测装置，包括检测箱，所述检测箱的内顶壁设置有固定杆，所述固定杆的底端固定安装有扫描检测平台，所述检测箱左侧的内壁固定安装有电动推杆。该休闲即食肉制品高光谱无损检测装置，通过螺纹杆带动两个固定块左右移动，从而通过固定块带动第二连接杆和第一连接杆移动，增大或减少第二连接杆与第一连接杆之间的夹角，从而通过第二连接杆与第一连接杆带动移动板上下移动，以方便放置不同大小体积的肉制品进行检测，当检测完成后，将置物板取出，从而更加方便对其进行清洗，达到了使用更加方便且适用范围更加广的目的。

金属结构件无损检测装置 842

 0

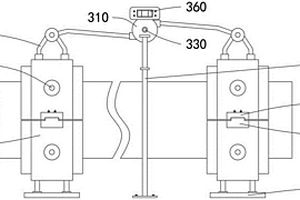

本实用新型公开了一种金属结构件无损检测装置，包括检测机构、输出机构和调节机构，所述检测机构包括固位环、用于固定固位环的上扣板和下扣板，所述输出机构包括螺纹连接在固位环上的调节螺栓、连接在调节螺栓底端的检测弧形板、用于输出检测信号的输出线路，所述调节机构用于收卷输出线路的长度。本实用新型中，通过设置两个检测机构分别固定在结构件的两个位置上，从而将两个输出机构的位置固定在结构件两个不同的位置上，利用一个输出机构发送检测信号，另一个输出机构接收检测信号，然后上传至调节机构内部的系统内，对比两者信号差异，以及信号对比损耗程度，即可得出位于两个检测机构之间的位置有无损坏，提高了装置的检测精准性。

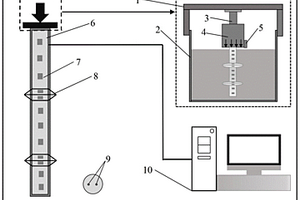

基于电位信号的桩基无损实时检测系统及方法 1021

 0

本发明公开了一种基于电位信号的桩基无损实时检测系统及方法，适用于在实验室模拟处于地下桩基的受力状态及对桩基损伤的监测，也适用于现场建筑物桩基损伤的监测及评估。实验室条件下桩基的受载采用反力梁加载装置以模拟实际使用时桩基所受到的载荷作用，现场条件下桩基无须施加载荷，在被测桩基表面不同位置安装电极片，通过连接线采集电位信号，根据监测到的桩基表面电位信号变化评估出桩基的损伤情况，实现对桩基是否产生损伤、产生损伤的位置、损伤程度等判定及评估。本发明操作简单，检测效果好，可在不破坏桩基自身结构的条件下实现对深埋于地下桩基安全性的无损检测，并根据连续检测数据的变化规律评估桩基是否产生损伤及破坏。
