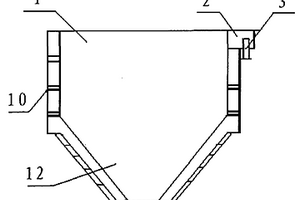

本发明公开了属于电解槽及其制备方法技术领域的一种机械成型玻璃钢电解槽及其制备方法。该电解槽由四片分片模压成型的槽壁板组成,上部为矩形槽,下部为锥形槽;槽壁板矩形部分模压时留有凹槽,玻璃钢矩形管加强筋镶嵌在凹槽内与槽壁板固定为一体,槽壁板锥形部分与带状加强筋同时模压为一体;电解槽矩形部分与锥形部分连接处外围设有托槽承重梁,经浇注玻璃钢与电解槽合为一体;在电解槽锥形槽底部与放料口内外围之间设有模压加固内套和模压加固外套。本发明的玻璃钢电解槽耐化学腐蚀性、物理性能、绝缘性能好。制造工艺节能、省人力、减少损耗。各项性能使该电解槽使用寿命十年以上,无需每年停产检修,减少维修费用,提高电解产量、节省成本。
本发明公开了属于化学热处理技术领域的一种高纯钨表面生成WC方法。具体方法为:准备高纯钨零件和渗碳剂,高纯钨零件表面处理后与渗碳剂装炉进行渗碳处理,采用高真空渗碳,真空度要求< 10?2Pa,渗碳温度为1600~1800℃,保温3?4h,然后再通入约1000Pa高纯氩气炉冷到室温取出,最后进行检验。本发明的方法能够在高纯钨表面生成7?15μm的WC化合物,有效提高了金属钨的耐蚀性。

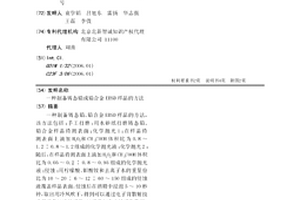

一种制备铸态铅、铅合金EBSD样品的方法,该方法包括:手工打磨:用水砂纸打磨铸态铅、铅合金样品待测表面;化学抛光1:在样品待测表面上滴加H2O2和CH3COOH体积比为0.8~1.2∶0.8~1.2组成的化学抛光液;化学抛光2:随后,在样品待测表面上滴加H2O2和CH3COOH体积比为0.05~0.2∶0.8~0.95组成的化学抛光液;侵蚀:用柠檬酸、钼酸铵和去离子水的重量份比为10~20∶6~12∶60~150组成的侵蚀液覆盖样品表面,侵蚀后在酒精中浸泡5~10秒钟,取出用冷风吹干,得到可以通过电子背散射技术显示菊池线的样品。该样品制备方法操作简便,制备的样品组织真实、背散射电子衍射花样标定率高。
本发明涉及一种借助原位反应制备的炉外精炼用镁钙锆砖及生产方法,制造时采用配比为:5-3mm镁砂颗粒20-0%、3-1mm镁砂颗粒55-30%、1-0.088mm镁砂细颗粒15-4%、0.5-0.088mm脱硅锆细颗粒10-2%、<0.088mm镁砂粉料30-5%、<0.088m锆酸钙粉料15-0%、<0.020mm氧化锆微粉9-2%、<0.020mm碳酸钙微粉8-2%、外加纸浆废液4-8%、外加第三代减水剂0.2-0.05%。生产时采用的工序为:首先,预混合氧化锆-碳酸钙微粉;其次,将5-3mmm、3-1mm和1-0.088镁砂加入混炼机,再加入纸浆废液和第三代减水剂混合;随后,加入<0.088mm镁砂粉料、<0.088m锆酸钙和<0.020mm预混合氧化锆-碳酸钙微粉混合至均匀;然后,经成型、干燥、1580-1700℃烧成、检验后制得以方镁石-锆酸钙-斜锆石为主晶相的耐火材料。本发明具有制造方便、成本低廉、使用简单、性能优异的特点,具有优良的抗侵蚀、耐热震性能和优良的高温物理化学稳定性,能够胜任炉外精炼的工作,制取洁净钢。

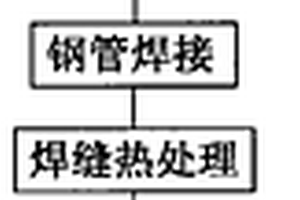

本发明公开了一种N80级ERW油井套管的制造方法,其工艺流程包括原料检验、钢管焊接、焊缝热处理,所述热轧钢卷板的化学成分重量百分比为:C≤0.12%,Mn≤1.85%,S≤0.010%,V+Nb+Ti≤0.15%,余量为Fe和不可避免的杂质,所述钢管焊接采用高频直缝电阻焊。本发明由于采用了上述技术方案,控制碳、锰及其它合金元素含量以及碳当量,从而使得N80级ERW油井套管产品具有良好的可焊性,且有助于经过钢管焊接、焊缝热处理后的N80级ERW油井套管产品机械性能均匀。

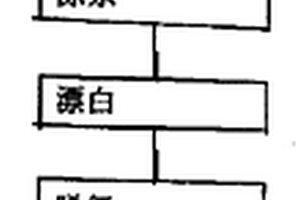

一种用硫酸化废棉绒制造微晶纤维素的生产方法,包括陈化、水洗、除杂、漂白、脱氯处理、脱水烘干、粉碎过筛和检验包装。本生产方法开创了一种用硫酸化废棉绒实现低成本制造微晶纤维素的生产方法,本生产方法具有投资少、成本低、减少化学试剂用量和环境污染的特点,适合大规模的工业化生产,也适合因陋就简小批量生产。

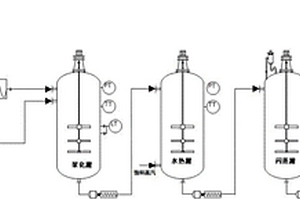

本发明属于生物质废物处理领域,公开了一种抗生素菌渣解毒的方法,所述方法包括:浆化处理:将拟处理的抗生素菌渣和水混合,搅拌均匀,使得混合物料的浓度为5~10%;水热处理:将浆化处理完毕的物料,通入温度为200~230℃、压力在1.6~2.8MPa的饱和蒸汽,致使物料温度上升至160~200℃,并停留时间30~120min;闪蒸处理:将水热处理完毕的物料进行泄压,致使物料温度降低到90~100℃;检验:将闪蒸处理后的物料进行化学效价检验。本发明的方法能够将抗生素菌渣中的化学效价降为零,即实现了抗生素菌渣的解毒,抗生素菌渣的解毒为抗生素菌渣的减量化和资源化提供了基础。

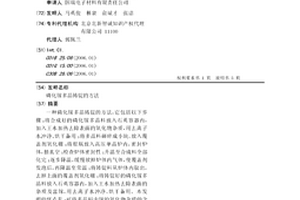

一种磷化镓多晶铸锭的方法,它包括以下步骤:将合成好的磷化镓多晶料放入石英容器内,加入王水加热去除表面的氧化物杂质,用去离子水冲净、烘干备用;将多晶料砸碎成小块,放入覆盖剂氧化硼;将坩埚放入高压单晶炉内,密封炉体,抽真空;检查炉体密封性;升温至合成料全部化完;逐步降温,缓慢放掉炉体内气体,使覆盖剂发泡后,再降温至常温;将铸锭料从炉体内取出,去掉上面的覆盖剂氧化硼;将铸锭好的磷化镓多晶料放入石英容器内,加入王水加热去除表面的杂质及富镓,用去离子水冲净、烘干备用。本发明的优点是:可将多晶料中镓的氧化物杂质的含量降低90%以上,由于多晶料中析出多余的镓,使多晶料中化学原子配比更接近1∶1,得到的透明、致密的多晶锭,单晶成品率由48%提高到62%。

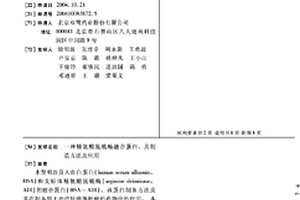

本发明涉及人血白蛋白(human serum albumin,HSA)和支原体精氨酸脱酰酶(arginine deiminase,ADI)的融合蛋白(HSA-ADI)、该蛋白制备方法及其在制备用于治疗肝癌等肿瘤的药物中的应用。本发明利用真核表达原理与技术,通过PCR方法克隆了人血白蛋白基因,化学合成了支原体精氨酸脱酰酶基因。选用真核表达载体构建了重组质粒,转化真核细胞得到稳定表达HSA-ADI的菌种。菌种发酵后,发酵液上清经过透析、离子交换、分子筛等方法进行产品纯化。生物活性检查确证得到的新分子具有ADI活性。纯品加入保护剂后制成药用冻干制剂。药效学研究结果表明,该制剂可以用于肝癌、乳腺癌、黑色素瘤、白血病、淋巴瘤、舌咽肿瘤等的治疗。
本发明提供一种中药毒性的评价预测方法及其系统。所述该方法包括:获得待评价预测中药的化学成分;根据该中药的化学成分评价预测其毒性;获得评价预测结果。所述系统包括:输入模块;输出模块;存储模块;中药天然产物数据库;心脏毒性化合物库;化合物心脏毒性评价模块;化合物hERG阻断作用评价模块;数据处理模块;所述数据处理模块连接上述各个模块及数据库。本发明的方法和系统能够在药物开发的前期,及时、准确地预测在研药物的心脏毒性风险,节省大量的资金和时间。本发明所述系统的架构具有良好的灵活性和可扩展性,可以方便的应用于对化学药物其他生物活性的预测中。

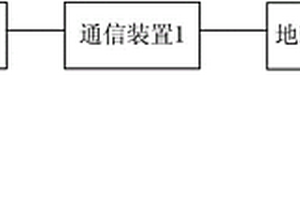

本发明提出了一种基于移动智能设备的HSE数据采集仪,包括:通信装置与现场采集设备进行移动通信,以获取来自现场采集设备的现场设备数据;地理信息服务装置用于获取终端所在的当前位置信息;应用管理装置用于根据现场设备数据和当前位置信息提供以下至少一种功能管理:智能巡检、作业许可管理、培训管理、承包商管理、危险化学品管理、应急管理和事故事件管理;显示装置与应用管理装置相连,用于实时显示应用管理装置的管理过程和管理结果,以提供给用户查看和监控。本发明采用小型化、移动化设备,可以通过采集的现场设备数据,完成智能巡检、作业许可管理、培训管理、承包商管理、危险化学品管理、应急管理和事故事件管理等工作。
本发明涉及一种主要用于炼油厂低温轻质油部 位金属防腐用的水溶性缓蚀中和剂及其制备方法,它是由环烷 酸、多烯多胺和有机酸酐或氧化乙烯为原料制备而成的环烷酸 咪唑啉缓蚀剂,再与中和剂、溶剂复配而成的,同类缓蚀剂相 比,具有水溶性好,缓蚀效率高,化学稳定性和热稳定性好, 用药量相当的特点,集成膜缓蚀剂与中和双重功效于一身,使 现场作更为简单,改变了常规“一脱四注”工艺,简化为“一 脱一注”工艺,减少塔顶冷凝冷却系统低温部位HCL- H2S- H2O的腐蚀结垢,对降低能耗, 明显提高了设备的使用周期,减少检修次数。
一种聚氯乙烯分离膜的制备方法属于渗透汽化膜分离技术领域。将聚氯乙烯或者掺杂粉末橡胶的聚氯乙烯搅拌溶解,得到总固含量为7%-10%的混合溶液,抽真空搅拌至混合溶液变为均匀凝胶状,并在聚四氟乙烯板上流延成膜,在60-80℃烘箱中热处理10-15小时即可得到聚氯乙烯膜。本发明过程简单,所制得的膜难燃、耐磨、价格低廉、耐微生物浸蚀、耐酸碱、化学稳定性好,在膜分离领域,对于苯酚和水混合液中的水表现出很高的分离选择性,综合分离性能良好,具有工业应用的潜力。得到的聚氯乙烯膜在温和的操作条件下,即可达到较高的渗透通量。对于苯酚的质量百分比为0.5%的苯酚/水混合物,聚氯乙烯膜在操作温度为60-80℃时渗透通量为0.89-36.30 kg•μm•m-2•h-1。下游侧透过物中均未检出苯酚。

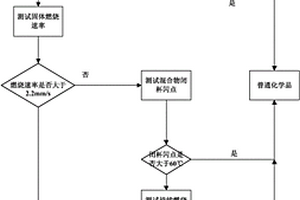

本发明公开了一种金属粉末及其溶剂混合物的燃烧性评估方法,该方法首先将混合物静置并观察其是否存在溶剂层,若有溶剂层,则测试该溶剂层的闭杯闪点,若测得的闭杯闪点值大于60℃,则为普通化学品,若测得的闭杯闪点值小于60℃,则为易燃液体;其次,将无溶剂层的金属粉末燃烧,测试其固体燃烧速率,若测得的燃烧速率值大于2.2毫米/秒,则为易燃固体;然后测燃烧速率小于2.2毫米/秒混合物的闭杯闪点,若测得的闭杯闪点值大于60℃,则为普通化学品;最后,将闭杯闪点值下于60℃混合物的持续燃烧性,观察其是否持续燃烧,若持续燃烧,则为易燃固体;反之,则为普通化学品。本发明方法的具有评价结果可靠、使用情况稳定的优点。

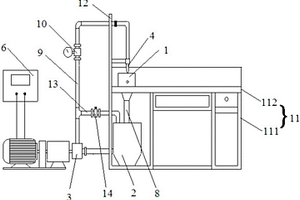

本实用新型提供一种喷射式流固耦合冲蚀实验装置,包括:喷射室、储液桶,驱动泵、第一喷嘴、第二喷嘴、变频器、试样夹持器和电化学测量电极;第二喷嘴、试样夹持器和电化学测量电极容置在喷射室中;喷射室的底部通过收集管道与储液桶连通;驱动泵的入口与储液桶的底部连通,驱动泵的出口通过第一管道与第一喷嘴的输入端连通,第一喷嘴的输入端位于喷射室的上方;第一管道上设置有流量计;变频器与驱动泵的控制端连接;第二喷嘴的输入端与第一喷嘴的输出端连通,试样夹持器用于对试样进行加持固定并且置于所述第二喷嘴的下方,电化学测量电极设置在试样夹持器上。该实验装置不仅能够实现高流速与高砂比作业,而且还能够实现电化学的实时测量。

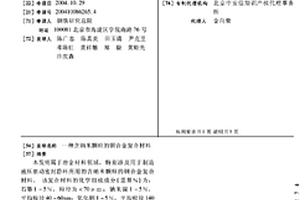

本发明属于冶金材料领域,特别涉及用于制造液压泵动密封静环所用的含纳米颗粒的铜合金复合材料。该复合材料的化学组成成分(重量%)为:石墨1-5%,粒径为<70μm;钠米镍1-5%,平均粒径40-60nm;氧化铝1-5%,平均粒径140-160nm,其中<100nm占15-17%;余量为6-6-3铜合金,粒径为<70μm。本发明与现有技术相比具有机械强度高,耐磨减摩性好,密封效果好,寿命长的优点。用本发明材料制造的液压泵轴尾动密封静环,加速寿命试验130小时,其平均泄漏量为≯0.0076ml/h,试车后分解泵检查,静环密封面无目视可见磨损,与浸铜石墨材料比,在实际工作能力提高一倍的情况下,平均泄漏量降低近20倍。

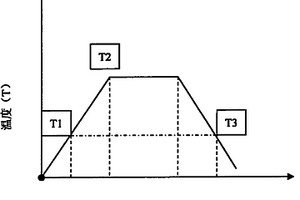

一种中子掺杂晶体热处理工艺方法,它包括下述步骤:1)中子掺杂后的晶体的清洗,清洗包括:纯水清洗和与混酸的化学反应以及之后的清洗;混酸中硝酸与氢氟酸的体积比范围为8∶1到3∶1;2)在热处理前,在样片的两端放置隔离物,随后进行热处理;3)将以上晶体按照一定的加热过程进行热处理;4)热处理过程结束后,对晶体进行表面喷砂处理或研磨处理后检验从而验证该工艺方法的效果。本发明的优点是处理工艺简便,效果好,可提高热处理后晶体的少子寿命。
本发明涉及一种碳绒球负载的催化剂及其制备方法和用途。该碳绒球负载的催化剂为将1~80wt%负载量的Pt或PtM合金负载在碳绒球材料上;所述的M为Ru、Sn或Mo。该碳绒球负载的催化剂是通过液相法制备的。这种新型碳绒球材料负载Pt或PtM合金催化剂可用于直接醇类燃料电池。电化学测试的结果显示这种新型碳绒球材料负载Pt或PtM合金催化剂对甲醇电化学氧化的催化活性为相同负载量的美国同类催化剂的催化活性的1.6~3倍;这种新型碳绒球材料负载PtSn合金对乙醇电化学氧化的催化活性为相同负载量的美国同类催化剂的催化活性的2~3倍。此外,本发明工艺简单,重复性好,所制备出的产品纯度高,性能稳定,适合于工业化大规模生产。

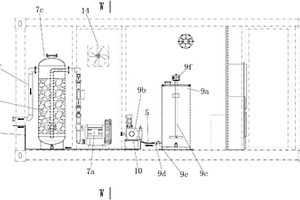

一种轻质油污染非饱和带土壤的原位修复装置及方法,装置包括地下井群系统、管道系统和地面处理系统。地下井群系统包括抽提井、注射井和通风监测井。地面处理系统包括:油气抽提与处理模块,其包括有真空泵、油气分离罐和油气吸附罐,油气分离罐的入口与抽提井连接,油气分离罐的出口与油气吸附罐的入口连接,油气吸附罐的出口与大气相通;微生物强化修复模块,其包括内装第一注入液的微生物与营养液配置罐,微生物与营养液配置罐与第一注射计量泵的入口连接,第一注射计量泵的出口与注射井连接;化学氧化修复模块,其包括内装有第二注入液的化学氧化剂配置罐,化学氧化剂配置罐与第二注射计量泵的入口连接,第二注射计量泵的出口与注射井连接。

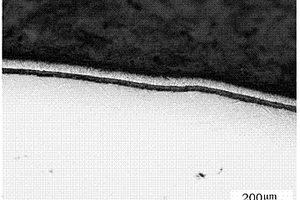

一种钛合金表面抗烧蚀涂层的制备方法,本发明属于材料腐蚀与防护领域。利用化学反应WF6+3H2→W+6HF,在钛合金表面得到难熔金属钨涂层。钛合金表面抗烧蚀涂层的制备方法,其特征在于:化学反应温度420~480℃,H2流量为3.2~3.8L/min,WF6流量为5.2~5.8g/min,升温速度为8~12℃/min,降温速度为10~15℃/min,化学反应时间为25~35min。通过对化学反应温度、气体流量以及升温和降温速度等参数的控制,可得到抗烧蚀性能良好的钨涂层,该涂层在1000℃的恒温炉中检验,效果明显。

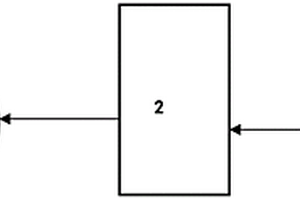

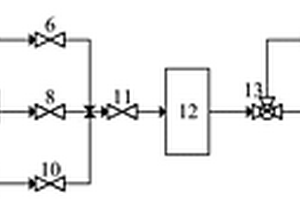

本发明公开一种环保型六氟化硫/氮气混合气体分离回收装置,其特征在于,包括压力监测模块、三通转换阀、直通阀组、增压阀组、高真空阀组、化学处理装置、混合气体分离装置和压缩回收装置;六氟化硫/氮气混合气体气室通过压力监测模块连接三通转换阀的入口,三通转换阀的第一出口通过增压阀组连接混合气体分离装置的入口,三通转换阀的第二出口通过直通阀组连接混合气体分离装置的入口,三通转换阀的第三出口通过高真空阀组连接混合气体分离装置的入口;混合气体分离装置的出口依次连接化学处理装置和压缩回收装置。整个分离回收过程全程无泄漏,又可以回收重复利用SF6气体,既满足环保要求,又可以降低生产成本。
一种智能排风扇结构,包括排风扇,排风扇连接控制器的输出端,控制器的探测端连接空气质量传感器。控制器,具有通过空气质量传感器探测空气中异味功能和空气中化学污染功能,控制器具有控制风扇的排风或停止排风功能。一种智能排风扇结构工作时,控制器通过空气质量传感器探测到室内空气化学污染或异味时,立即控制排风扇运行,进行排风;直至控制器通过空气质量传感器既探测不到室内空气化学污染,也探测不到室内空气有异味时,立即控制排风扇停止运行,停止排风。既能减轻、防止化学污染的空气影响人们的健康;也能防止过度排风造成的能源浪费。

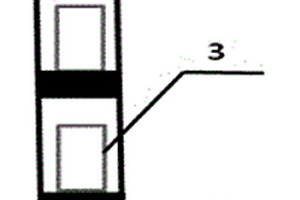

本发明提供了一种带热力学隔板的分段释放井下工具,包括工作外筒、固体化学块和热力学隔板,工作外筒内从上到下等距离间隔设有多个热力学隔板,热力学隔板沿径向与工作外筒的内壁密封接触,相邻的热力学隔板之间设有放置在下方热力学隔板上表面的固体化学块。本发明提供的这种带热力学隔板的分段释放井下工具,可根据油井液量、药剂投加浓度等确定固体化学块的数量,通过控制热力学隔板的溶解速度,使固体化学块分段溶解释放,延长药剂作用时间、保证药剂效果,控制因腐蚀、结垢、成蜡等原因造成的油井故障,进而延长油井检泵周期。
一种提升电子词典笔学习和记忆效果的系统,其特征在于,包括:词典笔模块、翻译服务器模块、个性化学习模块和终端模块;所述词典笔模块,用于扫描和向服务器上传陌生词语图片;所述翻译服务器模块,用于识别词典笔模块上传的陌生词语图片对应的单词,并向词典笔模块和个性化学习模块传送翻译记录;所述个性化学习模块,用于根据每一个词典笔的翻译记录生成针对该词典笔用户定制的单词复习方案,该复习方案根据艾宾浩斯记忆曲线的规律在扫描后的关键时间点,向用户的终端模块推送扫描词语的复习和检查页面。所述终端模块,用于显示个性化学习模块推送来的复习方案。
本发明公开了一种汞‑硝酸氨基汞参比电极及其制备方法和应用。通过化学合成的方法,制备了能在氨水中稳定存在的汞‑硝酸氨基汞糊状物Hg(NH2)NO3白色固体,并将其与单质汞混合研磨制成了汞‑硝酸氨基汞糊状物。该糊状物与氨水形成的电极反应的电极电位十分稳定,可提供精准的电位参考,且不会对测量介质造成离子污染,同时还具有制作简单、成本低等优点,尤其适用于含氨的纯水体系的电化学测量。

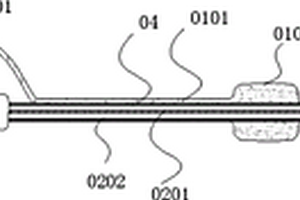

本发明涉及Marshall韧带无水乙醇消融系统,包括:造影标测电生理导管、专用导引鞘管、导引钢丝、化学消融球囊导管。Marshall韧带无水乙醇消融系统,将造影标测电生理导管通过导引鞘管,经股静脉途径插入冠状静脉窦,记录冠状静脉电位,并进行逆行造影,显示Marshall静脉,沿造影标测电生理导管推送导引鞘管至冠状静脉开口,撤出造影标测电生理导管,沿导引鞘管中心腔送入导引钢丝进入到冠状静脉,并引导化学消融球囊进入到Marshall静脉。导引钢丝兼有记录Marshall电位的功能,记录消融前后电位变化,电极可设计成2mm间隙,共设计10个电极。而后用化学消融球囊导管通过其远端側孔腔注入无水乙醇,实施化学消融。

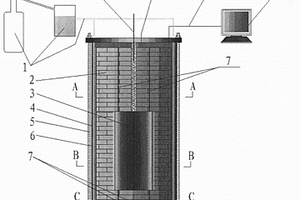

本发明属于核废物处置技术领域,具体是模拟高放废物地质处置室特性的系统。目的是提供能够模拟高放废物深地质处置室热-水-力-化学耦合特性的系统。所述系统包括供水和供气控制装置(1)、温度控制装置(8)、多场耦合实验装置、测量系统、数据采集系统(10)和数据处理系统(19);所述系统以多场耦合实验装置为核心,其最外层为带具有密封盖的桶状不锈钢腔体(4),最内层为一圆柱体形、用于模拟高放废物的加热器(3)。本发明的优点是提供了多场耦合条件下膨润土热-水-力-化学耦合实验装置,具有强度高、变形小、耐腐蚀、密封性能好、测量精度高等技术特点,适于模拟处置库条件下进行膨润土Mock-up长期实验。
本实用新型公开了用于评价油气管道在高流速下冲刷腐蚀的试验装置,包括薄液层冲刷通道以及流体储罐,薄液层冲刷通道的流体入口和流体出口分别于流体储罐的出口和入口相连通,形成流体循环;薄液层冲刷通道中设置有若干试样安装口,电化学试样安装口和剪切力安装口分别与电化学工作站和剪切力传感器电连接,电化学工作站和剪切力传感器的信号输出端均与计算机相交互。本实用新型实现了在薄液层中高流速冲刷下的腐蚀测试及表征技术;通过电化学测试系统实现了在高流速冲刷状态下的电化学动力学和热力学测试;通过改变试样的表面状态和试样表面的几何形状实现模拟实际工况中管线内表面的冲刷行为。
本发明提出一种Bi2OxSe纳米片,是垂直生长于基底上的纳米片,纳米片的厚度为10~100nm,0<x<2。本发明还提出所述Bi2OxSe纳米片的制备方法和应用。本发明通过化学气相沉积法,在基底上制备得到垂直基底生长的Bi2OxSe纳米片。所述方法合成步骤简单、成本低;制备得到的Bi2OxSe纳米片结晶性好,化学稳定性好,其厚度为10~100nm,横向尺寸为1~50μm,应用于近红外光电探测有非常好的性能,响应度可达14.1A/W,响应时间可达2.7ms,探测率可达4.7×1011Jones。
中冶有色为您提供最新的北京有色金属化学分析技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
