本发明涉及一种多因素相色管老化模拟实验方法,其步骤为:⑴准备一实验箱,该实验箱上安装有加热系统、化学侵蚀系统、辐射系统、高压电极以及数据探测系统;⑵将圆柱形培件相色管置于箱体内腔中;⑶箱体内腔温度范围为25~2500℃、湿度为0~10%;⑷向箱体内腔通过化学侵蚀系统注入化学侵蚀液;⑸箱体内腔通过高压电极通入2~20kV交流电压;⑹箱体内腔打开辐射系统,由此形成多因素模拟环境。本发明提供的多因素相色管老化模拟实验方法对化学腐蚀、电、热、紫外等多因素以及共同作用致使相色管老化有效进行了评测,提高了试验数据可靠性同时也有效地缩短了老化时间,而且,本发明提供的模拟装置比单因素热老化或者电老化等方法和装置更接近变压器的实际运行情况。
本发明提供一种α‑MnS纳米片及其制备方法和应用,所述α‑MnS纳米片的制备方法为:以S和MnCl2为原料通过化学气相沉积法制备得到α‑MnS纳米片;所述S和所述MnCl2的反应温度为645~690℃。所述α‑MnS纳米片横向尺寸为4~125μm,和/或厚度为5~50nm。本发明通过化学气相沉积法在特定的反应条件下制备单晶α‑MnS纳米片,该纳米片结晶质量高,稳定性好,应用于光电探测器件中时具备优异的性能;同时本发明的制备方法工艺简单,合成速度快。
本发明涉及了循环水系统的综合处理方法,它对循环水系统补水进行处理;对循环水系统中的循环水进行监测并且通过物理、化学或物理和化学的方法进行处理;对循环水系统中的各类换热器、散热器和/或各类阀门和仪表进行防垢、防腐及沉积污垢的处理,上述的三部分处理组成了循环水系统的综合处理方法,本发明的综合处理方法与现有技术相比,它是针对系统的实际需求,结合补充水的水质,采用对补充水、循环水、末端设备同时处理的综合处理方法,并且根据循环水系统的工作温度和设备结构、材质有的放矢地调控水中的杂质、硬度、菌类、PH值和氯离子浓度,使循环水系统在防垢、除垢、缓蚀、除锈、沉积污垢、杀菌和灭藻等方面达到了最好的效果。

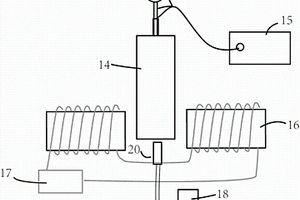

一种磁光协同的电催化剂评价装置,由电化学反应单元、电化学测试单元、磁场发生单元和光照控制单元组成。所述电化学反应单元包括电解池、工作电极、参比电极和对电极。所述工作电极是涂覆待测催化剂薄膜的旋转圆盘电极或旋转环盘电极,位于磁场发生单元产生的稳恒磁场中。所述磁场发生单元为电催化反应提供稳恒磁场。所述光照控制单元为电催化反应提供光照,光照射在电化学反应单元的工作电极上。

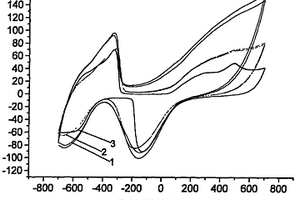

本发明涉及一种Pd-Ni-聚吡咯修饰钛催化电极的制备方法,尤其是一种适用于电化学还原脱除水中氯代有机物的新型催化电极的制备方法。针对目前电化学催化电极制作成本较高、基材比表面积小等问题,引入廉价金属镍和吡咯。将NiSO4·7H2O晶体和NH4Cl粉末溶于PdCl2溶液中,加去离子水配成8.5mmol/LPdCl2+10mmol/L NiSO4·7H2O+0.2mol/LNH4Cl混合溶液,氨水调pH至6.5。吡咯与硫酸配成镀液,钛基为阳极,铂片为阴极,电沉积制得PPy/Ti电极,沉积电流密度0.6mA·cm-2,时间20min。以PPy/Ti电极为阴极,铂片为阳极,在混合溶液中进行Pd-Ni的共沉积,沉积电流密度7.5mA·cm-2,时间40min。所制Pd-Ni/PPy/Ti电极进行循环伏安扫描和电镜测试。结果表明,得到了低负载高比表面积体系,在成本较低情况下具有更高的催化活性,具有一定应用前景。

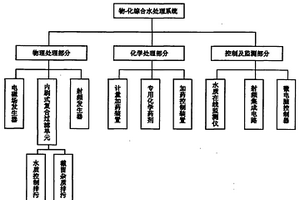

本实用新型属水质处理技术领域,涉及综合水处理系统中的物-化综合水处理系统。本实用新型采用物理处理设备和化学处理设备,其中物理处理设备由电磁场发生器、内刷式复合过滤体和射频发生器构成;其中化学处理设备由计量加药装置、专用化学药剂和加药控制装置构成,通过水质在线监测仪、射频集成电路和微电脑控制器构成控制及监测部分,实现水质控制和水质动态监测。有效减少了水处理设备的排污用水量,节能减排,实现智能动态化管理,适用水质范围广。该设备可以对循环水水质实现就地显示及远程传输,彻底改变传统设备对于水质处理过程不能实现动态化管理及处理效果的数字化的量化显示,随时监测水质,实现智能化全自动运行。
一种淬透性预报及生产窄淬透性带钢的方法,主要针对有淬透性要求且以Jominy值评价末端淬火硬度的钢种,包括齿轮钢、调质钢、弹簧钢和轴承钢。本发明将BP(Back?Propagation)人工神经网络模型和增量算法结合,以化学成分对参考炉次的成分增量作为输入,以Jominy末端淬火硬度对参考炉次的端淬值增量作为输出,建立基于增量神经网络的淬透性预报模型;根据增量神经网络模型的端淬预测值与端淬目标值的差值,由成分规则库给出各元素成分调整量,并按合金加料模型计算的合金加入量进行加料,实现钢水精炼过程中的化学成分在线微调和窄淬透性带控制。应用本发明,可生产出淬透性带宽为4HRC的端淬钢。

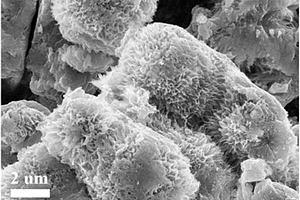

一种微球AlV3O9作为铝离子电池正极的方法,通过水热法制备出微球AlV3O9,其微观结构与形貌通过场外扫描电镜被证实,制备出的微球AlV3O9作为铝离子电池正极材料,高纯铝箔作为负极,无水氯化铝(AlCl3)和1‑乙基‑3‑甲基咪唑氯化物([EMIm]Cl)按照摩尔质量为1.3:1配置成淡黄色透明离子室温液体作为铝离子电池的电解质。其组成的电池在电化学测试中表现出优异的电化学性能,在100mA/g电流密度下的首次放电比容量为321.7mA h/g,充电比容量为294mA h/g。AlV3O9的3维微球由纳米层状结构组成,有利于Al3+嵌入和脱出电极材料。微球AlV3O9在铝离子电池中的应用为其他电极材料在铝离子电池中的开发奠定了基础。
一种高密度石墨烯材料、制备方法及其储能应用,涉及超级电容器和锂离子电池电极材料领域。以物理法或化学法制备的石墨烯为原料,通过粉碎或球磨等机械处理过程,得到高密度的石墨烯材料,这种高密度石墨烯材料作为锂离子电池和超级电容器电极材料时表现出良好的电化学性能。经测试发现,作为锂离子电池电极材料使用时,质量比容量可达800‑1100mAh g‑1,体积比容量可达1000‑1500mAh cm‑3;作为超级电容器电极材料使用时,质量比容量可达130‑180F g‑1,体积比容量可达220‑320F cm‑3;同时具有优异的倍率性能和循环稳定性。

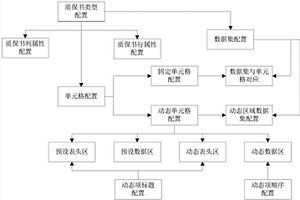

一种钢铁行业的动态质保书管理系统,属于冶金行业制造与信息化技术领域。为了解决质保书由于化学成分、力学性能列不固定(动态)造成的质保书制作困难,本发明提出一个适用于钢铁行业的动态质保书管理系统来解决此项问题。本系统功能模块主要包括:质保书结构配置模块、质保书打印模块、质保书数据抽取模块及质保书运算模块。在运用了动态质保书技术之后,可以保证质保书化学成分、力学性能区域内的单元格根据实际业务数据来动态绘制,信息的选择调整非常方便。在化学成分、力学性能检验项目逐渐增加的情况下,也无须更改质保书模板,保证了质保书扩展的延续性。
本发明涉及一种套管外壁用锌合金牺牲阳极材料;该锌合金阳极牺牲材料的化学组成为Zn-Al-Cd-Mn-Mg-In,按重量百分比计,Al:0.15~0.3%、Cd:0.1~0.2%、Mn:0.1~0.2%、Mg:0.1~0.2%、In:0.05~0.15%,余量为锌,杂质含量≤0.1%;该锌合金牺牲阳极材料在20℃进行电化学性能测试,电流效率均≥90,阳极腐蚀均匀,腐蚀产物疏松自动脱落,在60℃高温条件进行电化学性能测试,电流效率均≥80%,阳极腐蚀均匀,腐蚀产物疏松自动脱落,表明没有发生高温电位逆转现象,电化学性能优良,具有保护效果好、体积小、重量轻、易于安装、使用寿命长和成本低等特点。
本发明公开了一种过渡金属硫化物的制备方法。首先以无机盐硝酸钴、硝酸铝、十二烷基硫酸钠为原料,氢氧化钠为碱源制备SDS插层的Co2+Co3+Al3+?LDH水滑石前驱体。其焙烧后以硫代乙酰胺(TAA)继续完全硫化,最终得到Co9S8/S?C/Al2O3纳米复合材料,所制备的硫化物晶粒尺寸为纳米级别,且均匀分散。采用该方法制备的过渡金属硫化物具有超高的电化学活性,源于该材料中的碳能够增加导电性,且在储锂的过程中能够缓冲体积的变化,而低含量非活性物质Al2O3的存在又具有缓冲效应,可以缓解在充放电的过程中体积变化引起的应力。将本发明制备的复合材料作为锂离子电池负极材料,对其循环性能进行充放电测试,发现其具有高的可逆比容量及优异的循环稳定性,在电化学领域有着很大的应用潜力。

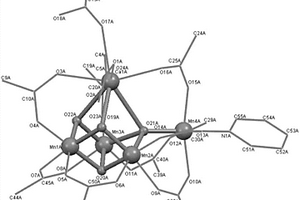

本发明提供一类含有[Mn4CaO4]核心结构的水裂解催化剂的制备方法和其应用。本发明提供一类以廉价金属离子(Mn2+、Ca2+离子)、简单羧基配体和高锰酸盐化学合成含有[Mn4CaO4]核心结构的簇合物,并对它们的空间结构进行单晶X-ray衍射测定,利用电子光谱、电化学和电子顺磁共振技术等对它们进行理化特性表征。该类化合物能够在氧化剂存在下催化水裂解,释放出氧气,也可在电极表面催化水的裂解,并将电子释放到电极表面,形成电流。

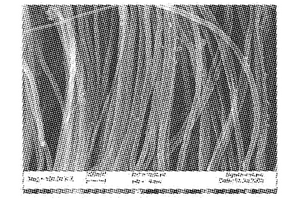

本发明公开了属于碳纳米材料加工和应用范围,涉及炭/炭复合材料的一种基于定向碳纳米管的炭/炭复合材料及制备工艺。该复合材料利用化学气相渗透法,首先将经过前期纯化处理的定向碳纳米管阵列放入化学气相沉积炉,抽真空,通入保护气体;加热升温至设定温度,调整载气流量,通入碳源,调整炉内压力;沉积一个周期或多周期沉积,冷却后进行石墨化处理。该复合材料结构主要为粗糙层结构,界面结合良好,碳纳米管分散均匀,导热性能测试显示,在0.8~1.5g/cm3的密度下,原始态导热系数约为13~42W/m·K,经过3000℃石墨化处理后,导热系数提高到70~190W/m·K。本发明的基于定向碳纳米管的炭/炭复合材料可应用于高温散热装置和部分电子器件。
本发明提供一种化合物晶体及其制备方法和固体电解质材料、固态锂电池,所述化合物晶体,其组成式为LiaYbX3+a,其中,1.5≤a≤4.5,X为F、Cl、Br、I中的至少一种;在使用CuKα射线的X射线衍射测定中,在2θ=17.3°±0.5°、2θ=21.7°±0.5°、2θ=23.6°±0.5°和2θ=36.7°±0.5°位置具有特征衍射峰。本发明提供了化合物LiaYbX3+a的一种新晶型,其晶体结构对称性为P‑3m1,属于三方晶系,具有高于0.5×10‑3S cm‑1的室温离子电导率,而且可与正极材料相兼容,将其应用于全固态锂二次电池,具有较高的安全性、化学稳定性和电化学稳定性。
本发明涉及光学玻璃加工技术领域,具体涉及一种K9超薄玻璃的加工方法,步骤如下:首先,对厚重的K9玻璃砖块原材料进行切割,得到K9玻璃薄片,作为半成品备用;然后,对所得K9玻璃薄片进行分次抛光减薄,具体包括物理减薄、贴合及固定、化学减薄、清洗、机械减薄和解胶的过程,得到K9超薄玻璃;接下来,进行成品的切割及检验;最后,对最终所得的产品进行包装、储存。本发明充分发挥了物理减薄、化学减薄和机械减薄的优越性,减薄速率快,减薄厚度可控,得到了理想厚度且表面平整光滑的K9超薄玻璃;采用顶喷瀑布流式化学减薄方法,蚀刻液可循环使用,节约了能源,节省了成本,且提高了工业生产的自动化程度,有利于推广及应用。
本发明属于表面处理技术领域,具体涉及一种适应于凹槽、盲孔部位保护的硬质阳极氧化前处理工艺。其流程为:工件验收→→汽油去油→对凹槽、盲孔部位保护胶绝缘→装挂→化学除油→热水洗→冷水洗→酸蚀→冷水洗→冷水洗→硬质氧化→冷水洗→冷水洗→封闭→冷水洗→冷水洗→干燥→拆卸→干燥→去除绝缘胶→检验;本发明不采用化学去油和碱蚀工序彻底避免了腐蚀风险,经实际生产证明可以避免某型号产品凹槽部位产生氧化色。采用该方法可避免通常局部硬质氧化前处理过程中凹槽、盲孔部位胶层掀胶脱落,引起该部位保护失效,或者碱蚀液残存于凹槽、盲孔,引起该部位严重电化学腐蚀。

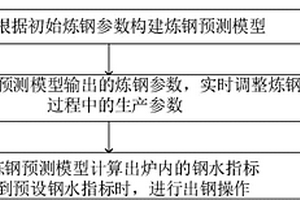

本发明公开了一种智能化自动炼钢方法及装置,所述方法包括:根据初始炼钢参数构建炼钢预测模型;所述炼钢参数包括物料的种类、物料的化学成分、物料和能源载体的消耗系灵敏、出钢时钢水的化学成分、造渣次数和冶炼周期持续时间;根据所述炼钢预测模型输出的炼钢参数,实时调整炼钢过程中的生产参数;所述生产参数包括钢水的重量、钢水的温度、碳含量、氧枪吹氧时间、吹氧量和炉口火焰信息;当所述炼钢预测模型计算出所述炉内各成分含量达到预设钢水指标时,进行出钢操作;其中,所述钢水指标包括钢水重量、温度和化学成分。本发明实施例的技术方案通过构建炼钢预测模型,能够实现自动化炼钢,标准化炼钢。
本发明公开了一种根据处理水量分阶段控制水厂运行的方法,包括下述步骤:S100:采集污水处理厂的实时进水流量数据,并计算当前进水化学需氧量,将采集到的实时进水流量、进水化学需氧量数据以及对应的时间点存入数据库;S200:对采集到的数据以实时进水流量和进水化学需氧量数据为纵坐标,实时进水流量数据对应的时间点为横坐标建立数据曲线,对所述数据曲线进行平滑削噪;S300:将进行平滑削噪后的数据,采用神经网络技术建立数据预测模型;S400:对选定时刻的数据进行预测,获取预测值;S500:按照获取的预测值对污水处理厂的运行进行控制。通过采用本方法可以保证工艺调整及时,使工艺运行依进水变化而微调,以达到出水稳定,并达标排放的目的。

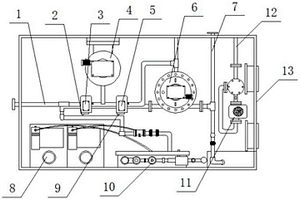

本实用新型公开了一种中央空调循环冷却水处理模块,所述模块底座的前端端面内侧设置有胶球收发球口,所述胶球收发球口的下方设置有胶球在线清洗装置,所述胶球在线清洗装置的左侧设置有出水口,所述出水口的左侧设置有ECT电化学水处理装置,所述ECT电化学水处理装置的左侧设置有排污电动蝶阀,所述排污电动蝶阀的上方设置有高精度介质过滤器,用户可通过手机或办公网络终端设备在线访问云平台,及时了解设备状态,处理设备故障,集成化及综合控制系统设计,可减少故障点和降低运行故障率,同时该模块采用高强度框架及四面封板构造,方便拆卸且配置有检修门、维修孔和预留检修空间等,确保发生故障时快速维修。
本发明提供一种恒应力加载状态下电化学氢渗透的实验装置及使用方法,属于金属材料性能测试技术领域。本发明装置主要包括电化学测试系统和机械应力加载装置,主要由加载恒应力的系统、电化学工作站、恒电流仪、通气装置、氢渗透电解池、饱和甘汞电极、盐桥、辅助铂电极组成。本发明所提供的装置及方法可测材料在不同恒定拉应力下的氢扩散系数,装置最大可施加6000N的力,测试应力取决于试样的尺寸,试样越薄,可施加的应力就越大(拉力与拉应力的关系:其中:σ为拉应力,单位MPa;F为拉力,单位N;A为试样的横截面积,单位mm2)。相比于在大型拉伸机上实施的应力加载氢渗透实验,本发明具有设备结构简单、成本低、操作方便、测试结果准确的特点。
本发明提供一种基于动作剪枝的推荐方法、装置、电子设备与存储介质,包括:基于目标用户的用户特征和各待推荐内容的内容特征,确定各待推荐内容对应的状态;基于各待推荐内容对应的状态和评分预测模型,预测各待推荐内容的评分,并基于各待推荐内容的评分,向目标用户进行推荐;评分预测模型是强化学习得到的,在强化学习过程中,评分预测模型从遗憾值集合中获取当前样本状态下各候选评分的遗憾值,并基于遗憾值大于预设阈值的候选评分进行评分预测,遗憾值集合存储有历史状态及其对应的遗憾值,遗憾值基于历史状态下各候选评分的优势确定,历史状态是在当前样本状态之前的样本状态,加快强化学习的收敛速度,实现对用户进行个性化的精确推荐。
本公开涉及一种基板减薄方法,包括:对基板进行磨削;当完成磨削后,利用能够根据基板的厚度分布分区调节压力的承载头对基板进行化学机械抛光。其中,在完成磨削之后且在化学机械抛光之前,测量已完成磨削的基板的厚度分布,并且根据基板的厚度分布调整承载头对基板的各分区的加载压力;或者在化学机械抛光期间,在线测量基板的厚度分布,并且根据基板的厚度分布调整承载头对基板的各分区的加载压力。通过将磨削和化学机械抛光工艺相结合,提供了加工基板最为经济有效的技术路线,而且通过根据基板厚度分布进行化学机械抛光,提高了基板的厚度均匀性,可为超高密度的半导体堆叠制程提供技术保障。本公开还涉及一种基板减薄设备及其操作方法。
本发明涉及一种头皮脑电传感电极界面材料的性能表征方法,属测试技术领域,解决了现有技术无法定量化、系统化有效表征头皮脑电传感电极界面材料综合性能的问题。本发明公开的性能表征方法包括如下步骤:针对待表征电极界面材料,制备多个头皮脑电传感测试电极;对上述测试电极分组进行标定测试,获得每组测试电极的电化学指标参数,进而获得待表征电极界面材料的电化学指标参数;将每组测试电极与脑电放大采集系统连接,对头皮脑电模拟信号进行采集,得到采集系统的输入阻抗,结合上述得到的待表征电极界面材料的电化学指标参数获得头皮脑电传感材料的量化综合表征参数。通过该综合表征参数,为头皮脑电传感电极界面材料的合理选用提供基础。
本发明公开了一种大气污染来源的解析方法、装置、存储介质及终端,所述方法包括:获取运行于CMB化学质量平衡模型的输入数据和指定区域的监测环境数据,输入数据至少包括用于表征运行于CMB化学质量平衡模型中的每一个污染源类的各个组分的组分浓度数据;将输入数据和监测环境数据输入至CMB化学质量平衡模型中进行解析,得到并输出解析结果,采用本申请实施例,由于本申请实施例提供的解析方法,运行于CMB化学质量平衡模型的输入数据中的每一个污染源类的各个组分的组分浓度数据是自动生成的,因此,使得获取运行于CMB化学质量平衡模型的输入数据的过程从手工获取的方式变成自动化获取的方式,简化了大气污染来源的解析方法过程,提高了解析效率。

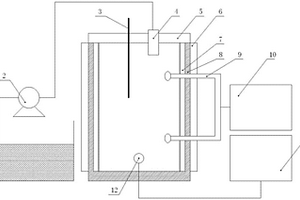

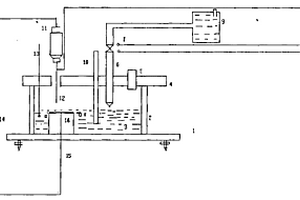

本实用新型属于电化学领域,涉及一种可自动控制薄液膜厚度的电解池装置,可实现10ΜM-990ΜM薄液膜厚度的连续自动控制,可用于测量电偶或单种金属电极在上述薄液膜厚度范围内的电化学行为。电解池装置主要由薄液膜的形成系统和厚度测量系统构成。薄液膜的形成系统由水位探头、注水器、液位继电器、电磁阀等组成并用导线连通。厚度测量系统主要由灵敏的欧姆表和焊有水位探头的螺旋测微器构成,测量薄液膜的厚度。本实用新型优点是在准确、简洁地测量出薄液膜的厚度,并在此基础上实现了长期测试过程中薄液膜厚度的稳定控制,保证电化学测试环境的稳定。
本发明涉及一种大型特异型复合镁铝尖晶石制品,其配方为:5-1mm镁铝尖晶石48-56%、 1-0.088mm镁铝尖晶石12-22%、d90<0.088mm镁铝尖晶石16-25%、d90<0.010mm镁铝尖晶石 3-6%、d95<0.020mmβ氧化铝微粉3-15%、可水化氧化铝2-6%、镁质助剂1-5%、外加高效 减水剂(聚羧酸+磺化萘甲醛聚合物+磺化三聚氰胺聚合物)0.05-0.4%、外加聚丙烯酸系乳液 1-6%、外加水1-6%,上述复合结合镁铝尖晶石耐火材料的化学成分:Al2O3 72-87%,MgO 12-27%, Na2O 0.2-1.5%,SiO2 0.1-0.5%。上述各原料按以上配比称量,经混合、成形、养护制得坯体, 经干燥再经1430-1650℃烧成、检验等工序制得大型或特异形的复合镁铝尖晶石耐火材料制 品。本发明具有良好的制造性能和优异的耐高温、抗侵蚀、抗蠕变性能,由于制品是浇注成 型,从而能制得大尺寸及特异形制品。
本发明涉及一种工业系统无模型自适应控制方法及系统。该方法包括:获取工业过程中各种设备的历史监测数据;利用所述可控制类数据生成控制指令集合;所述控制指令集合包括多条下一时刻生成的控制指令;根据所述历史监测数据构建预测仿真模型;基于所述控制指令集合,根据所述预测仿真模型训练基于强化学习的控制模型,生成训练后的基于强化学习的控制模型;获取当前监测数据;将所述当前监测数据输入至所述训练后的基于强化学习的控制模型中,自适应控制工业系统的生产过程,输出所述工业系统的最优设定目标。本发明能够大大降低试错成本,得到更有效的智能控制策略。
本发明系医学检验、生物化学、免疫学中用超强永磁快速沉降吸盘的制造方法。用当代超强永磁最新材料钕铁硼(Nd-Fe-B),提出了一套独特的成型工艺和排列组合,与提高表面磁场强度500-1000Gs的结构,该结构并能将磁力线引向试管上部呈喷泉状,能将试管高位液体中的磁性微粒拉向下方迅速沉降,并吸牢于试管底部,倾倒液体时磁粒不丢失,可反复冲洗纯化。制成性能优异的超强永磁快速沉降吸盘,可以代替离心机做活性物质的分离。
一种电解液体系、制备方法及其应用,其中电解液体系包括电解液和增粘型添加剂,所述增粘型添加剂包括:有机溶剂,能溶于水,且所述有机溶剂粘度大于所述电解液;或者离子液体和助溶剂,所述离子液体的粘度大于所述电解液,所述助溶剂用于将所述离子液体和电解液混溶。增粘型添加剂增加电解液的粘度,应用于MEMS电化学地震检波器中,提高MEMS电化学地震检波器的低频性能,扩展其低频工作频带,并在一定程度上减少对流噪声,降低低频频域的噪声水平。
中冶有色为您提供最新的北京有色金属化学分析技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
