基于磁芯环绕线圈结构的感应热像无损检测装置 1008

 0

本发明公开了一种基于磁芯环绕线圈结构的感应热像无损检测装置，在现有技术的基础上，对产生交变磁场的线圈进行改进，即采用全新的磁芯环绕线圈代替传统的圆形线圈或矩形线圈来产生交变磁场。可检出各种角度的导体试件的缺陷，克服了基于传统线圈的感应热像无损检测装置无法保证所有角度的缺陷都不与涡流流向平行，无法检出部分缺陷的不足。同时，本发明中的磁芯环绕线圈可以更有效地利用激励线圈激发出的磁场在导体试件内感生出强度更大的涡流场，进而产生更大面积的较均匀的涡流场对导体试件进行加热，提高了热图中缺陷区域与非缺陷区域的温度对比度，提高了缺陷检测的范围和各类方向性缺陷检出效率。

基于树莓派的水果成熟度无损检测装置 734

 0

本实用新型属于水果成熟度检测技术领域，公开了一种基于树莓派的水果成熟度无损检测装置，树梅派分别与SD卡、舵机、摄像头、Arduino、红外装置、显示屏和称重台连接。本实用新型基于树莓派的水果外观及成熟度无损检测装置，以此实现水果外观及成熟度的检测，显示，储存，处理，称重；采用红外加摄像头的组合既可以判断水果种类又可更准确的无损判断水果的成熟度；采用树莓派能够更方便，灵活。本实用新型准确，实时，智能，这样的组合可以满足农业上的需要不像只有红外仅仅由单一信息判断水果成熟度。

用于城市道路与管线工程地下缺陷的无损检测机器人系统 863

 0

本发明公开了一种用于城市道路与管线工程地下缺陷的无损检测机器人系统，包括移动平台、检测系统、操作机构和智能控制系统；操作机构与移动平台机械连接，检测系统、操作机构，智能控制系统均安装在移动平台上，所述智能控制系统分别与检测系统、操作机构电气连接，移动平台用于支撑整个机器人系统，带动机器人系统整体运动的同时为整个机器人系统提供动力。本发明通过管线检测仪和探地雷达检测数据的融合，确定道路内部各种缺陷，可以进行高效、精准的自主无损检测，该机器人系统工作可靠，完全替代了通过人工检测的高强度工作和检测结果的不准确性。

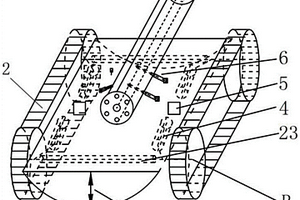

用于后张法预应力波纹管的无损检测装置 893

 0

本实用新型公开了涉及预应力张拉施工中结构质量，具体涉及一种用于后张法预应力波纹管的无损检测装置，该无损检测装置包括搭载有内窥镜探头的牵引小车，所述内窥镜探头通信连接有显示器，该显示器用于显示所述内窥镜探头在预应力波纹管内探测到的成像结果，所述牵引小车为履带型结构形式。通过本申请的无损检测装置，将牵引小车放置在预应力波纹管内运动，通过搭载的内窥镜对波纹管缺陷进行检测，应用内窥镜探头具有的照明和取像功能，能对预应力波纹管缺陷进行检测，并通过内窥镜成像后将讯号通信传送至显示器，进而能通过显示器清晰地观察到预应力波纹管内部的缺陷，解决了通过人工肉眼观察缺陷所存在的无法检查及检查难度大的问题。

管道无损检测机芯存储设备 821

 0

本实用新型公开了一种管道无损检测机芯存储设备，属于管道无损检测技术领域。霍尔探头与FPGA模块连接，FPGA模块通过SPI串口与单片机连接，单片机与mSATA模块连接；其中，霍尔探头的数量为一个及以上，FPGA模块的数量为一个及以上。针对现有无损检测技术数据传输不稳定的技术问题，本申请可以高速、稳定的传输和保存数据。

基于电涡流脉冲热成像的无损检测方法及系统 1043

 0

本发明的实施例公开一种基于电涡流脉冲热成像的无损检测方法及系统，方法包括：通过初始加热脉冲信号控制感应加热器产生高频交流电，结合感应线圈提供电涡流激励以加热被测样件；测量被测样件的红外热辐射以获取被测样件的表面热分布，并依据表面热分布得到红外热成像图序列并进行处理，获取被测样件的预定采样点的采样温度；如果所述采样温度不小于预先设置的无损检测高温阈值，向脉冲发生器输出停止加热指令，如果所述采样温度不大于预先设置的无损检测低温阈值，向脉冲发生器输出启动加热指令；依据停止加热指令控制感应加热器断开电源，依据加热指令控制感应加热器启动电源产生高频交流电。应用本发明，可以提升加热的温度控制精度。

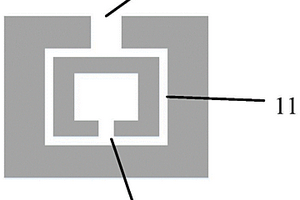

无芯片RFID应变传感标签及其无损检测方法 832

 0

本发明公开一种无芯片RFID应变传感标签及其无损检测方法，应用于结构健康监测和无损检测领域，针对现有技术存在的仅能检测单一应变方向且易受环境干扰的问题，本发明使用传输线转发型天线与C型谐振器组成无芯片RFID应变传感标签，应变表征基于C型谐振器结构变化导致谐振频率变化；利用发射天线发射交叉极化的电磁波减少金属与天线结构的RCS对回波信号的干扰；本发明提出的这种结构可以有效保障响应信号强度与工作稳定性；与现有的散射型应变传感标签相比，本发明抗干扰能力更强，通信性能更好，对应变检测的灵敏度更高，可以检测应变的方向，可以减少环境噪声的影响。

隧道衬砌无损高效检测系统 737

 0

本实用新型公开了一种隧道衬砌无损高效检测系统，解决现有技术对隧道衬砌无损检测时效率低、检测结果误差大的问题。本实用新型包括工作平台、工程运载设备、检测设备；检测设备包括纵向水平保持机构，双级回转式减速器，安装于双级回转式减速器上的三级起重臂，安装于三级起重臂上用于实时对三级起重臂的长度进行补偿的浮动臂，安装于浮动臂上的曲面自适应机构，以及安装于曲面自适应机构上、并用于贴紧在隧道衬砌壁面上并保持在隧道衬砌壁面同一高度滑行、且滑行方向始终与隧道纵轴线方向平行、以对隧道衬砌壁进行无损精确检测的雷达天线夹持机构。本实用新型结构简单、设计科学合理，使用方便，检测效率高、检测结果精准。

基于太赫兹时域光谱成像对橡胶复合材料的无损检测方法 1145

 0

本发明公开了一种基于太赫兹时域光谱成像对橡胶复合材料的无损检测方法，所述无损检测方法包括以下内容：通过太赫兹时域光谱检测装置对待检测橡胶材料进行反射式成像得到检测图像；根据太赫兹时域光谱对橡胶材料厚度进行检测；根据太赫兹时域光谱对橡胶材料脱胶及分层进行检测。使用太赫兹时域光谱无损检测可以对橡胶材料进行无损检测分析，通过检测图像、B‑scan图和检测波形检测分析橡胶材料的厚度，并通过橡胶材料的折射率、吸收率对橡胶材料的厚度进行准确的计算；通过分析检测灰度图、时域波形图和B‑scan图可以定性确定分层位置，并且通过折射率的计算准确判断分层的大小。

适用于干制带壳水果的低场核磁共振无损检测线 963

 0

本发明公开了一种适用于干制带壳水果的低场核磁共振无损检测线。现有技术中干制带壳水果霉变、虫变的检测方法通常是随机抽样后去掉样品果皮进行甄别，尚无无损检测方案。本发明将低场核磁共振设备与干制带壳水果的传输装置整合，可实现送检干制带壳水果的批量化无损检测。对已有样品数据进行主成分分析，绘制散点图，进行好坏籽区域划分和边界方程计算，得到合适的数学模型，从而提高了生产线样品数据分析速率。检测过程中，利用低场核磁共振技术检测干制带壳水果的横向磁化强度信号量，再通过与构建的数学模型进行比对的方式，快速获得干制带壳水果好籽、霉籽和虫蛀的质量情况，其准确率可达到85%以上。

无损检测桥梁桩基缺陷的方法 682

 0

本发明提供一种无损检测桥梁桩基缺陷的方法，涉及桥梁桩基检测技术领域。该无损检测桥梁桩基缺陷的方法，包括有如下步骤：S1、对桥梁桩基检测面进行清洁、平整处理，S2、取三根声测管，将三根声测管深入桥梁桩基的内部，S3、对三根声测管的外壁内距、外露长度、直径等进行测量，S4、在主机上设置测量的参数，S5、对三根声测管注满清水，测试声测管通畅程度，S6、放置三脚架，安装匀速提升装置，S7、开始采集波段。该无损检测桥梁桩基缺陷的方法，可以更好的减小碎石、杂物等对检测波段的影响，提高检测的精确度，通过匀速提升装置对换能器在声测管的内部进行匀速的提升便于对桥梁桩基进行快速检测，提高检测精确度和效率。

光学元件强激光损伤特性的无损检测与评价方法 904

 0

本发明公开了光学元件强激光损伤特性的无损检测与评价方法，旨在解决现有技术不能通过无损检测评价光学元件激光损伤特性的难题。本发明包括：通过实验获得光学元件的无损检测数据以及强激光作用下发生损伤的激光参数；将无损检测数据与损伤测试结果作为特征量，使用深度学习方法，根据无损检测数据、激光参数及损伤测试结果，获得光学元件激光损伤特性的检测评价模型；将待检测的光学元件进行无损检测，将获得的无损检测数据和激光参数作为检测评价模型的输入量，从而获得该光学元件的激光损伤特性检测结果，实现强激光损伤特性的无损检测与评价。

含局部减薄缺陷的选频带涡流无损检测解析计算方法 788

 0

本发明公开了一种含局部减薄缺陷的选频带涡流无损检测解析计算方法，包括以下步骤：S1、将缺陷检测模型划分为6个求解区域；S2、对1‑5区五个水平方向区域进行求解，然后通过叠加原理得到1‑2区的磁矢量势和磁感应强度；S3、对选频带涡流无损检测激励信号进行傅里叶分析，得到频域激励信号的频率成分，计算不同频率成分下的圆柱形线圈所在区域1‑2的磁矢量势级数形式的解析解，通过线性叠加获取选频带涡流无损检测激励信号的磁矢量势级数形式的解析解。本发明可以获得含局部减薄缺陷的选频带涡流无损检测系统在区域1‑2的磁矢量势的级数形式解析解，可以大幅提高含局部减薄缺陷的选频带涡流无损检测系统的电磁场计算的求解效率。

手持式金属无损检测仪 773

 0

本实用新型公开了一种手持式金属无损检测仪，涉及到金属无损检测仪领域，包括检测仪本体，所述检测仪本体的一侧固定安装有固定箱，固定箱的两侧内壁上均开设有移动孔，两个移动孔内均活动安装有移动杆，两个移动杆相互远离的一端均固定安装有固定杆，两个固定杆相适配。本实用新型，通过检测仪本体、固定箱、移动孔、移动杆、固定杆、联动杆、按压孔、按压的设置，使得检测仪本体在使用时，可以通过两个固定杆夹住固定物体，进而使得检测仪本体可以便于固定，从而使得工作人员可以腾出双手进行记录数据库或者其他的工作，使得检测仪本体的使用能够满足工作多样化的需求，使用起来更加的方便。

无损检测人工标准伤的刻制和计量方法及装置 828

 0

本发明提供一种无损检测人工标准伤的刻制和计量方法及装置。涉及金属形材的检测。在各种金属管材、板材、棒材的无损检测中,均需要符合被检材料技术要求的人工标准伤,除了用于调试和刻度检测设备外,还用来作为判断产品成废的当量标准。本发明是在与被检产品有相同的材质、相同的加工工艺、相同材形的工件上加工出标准缺陷,以模拟被检材料上的自然缺陷,作为检测产品的计量标准。本方法可在刻制标准伤的同时计量出它的尺寸,并可在管材内壁刻制及计量,刻制不确定度为±0.005mm,计量不确定度为±0.003mm;可满足各种形材的无损检测要求。

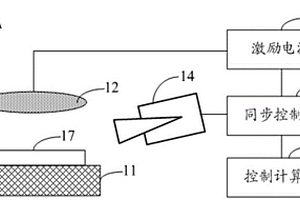

导电材料零件冲击损伤无损检测装置及方法 787

 0

本发明提供一种导电材料零件冲击损伤无损检测装置，其包括检测平台、激励线圈、激励电源、红外相机、同步控制器以及控制计算机。其中激励线圈用于对被检测零件进行高频电磁感应加热；激励电源用于给激励线圈施加高频脉冲电流激励；红外相机用于对被检测零件进行红外热成像视频和/或红外热成像图像采集；同步控制器用于对红外相机的采集操作以及激励电源的高频脉冲电流激励操作进行同步处理；控制计算机用于向同步控制器发送检测开始和检测停止信号，并接收红外相机采集的红外热成像视频和/或红外热成像图像，并根据红外热成像视频和/或红外热成像图像，对被检测零件进行损伤检测。本发明可实现对导电材料的冲击损伤的无损检测。

电磁复合无损检测传感器、系统及方法 852

 0

本发明公开了一种电磁复合无损检测传感器、系统及方法，属于无损检测技术领域包括激励组件和接收组件；激励组件包括接收极低频激励信号、低频激励信号或中高频激励信号的第一激励线圈，以及接收中低频激励信号或高频激励信号的第二激励线圈。将基于不同频率激励信号进行工作的激励组件、接收组件集成于同一传感器中，通过在不同时刻向第一激励线圈、第二激励线圈通入不同激励信号进而实现不同的无损检测，包括涡流检测、交流电磁场检测、磁巴克豪森噪声检测、增量磁导率检测等多种无损检测，进而能够获取微观组织引起的应力变化、增量的磁导率对应力影响、电导率与磁导率对应力的影响，以此实现准确判断构件应力大小，为复杂应力理论研究提供了实验验证基础。

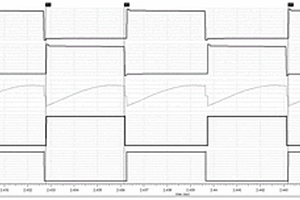

无线充电发射端内部功率管无损输入电流检测方法 723

 0

本发明提供一种无线充电发射端内部功率管无损输入电流检测方法，所述无线充电发射端包括开关管Q1、开关管Q2、开关管Q3和开关管Q4；所述方法为：检测所述无线充电发射端中开关管Q2和开关管Q4这两个下管的导通电流，并通过调整开关管Q1、开关管Q2、开关管Q3和开关管Q4的开关时序来实现无损输入电流检测。本发明通过检测无线充电发射端中两个下管功率管的导通电流，并创新性地通过调整功率管的开关时序来两个下管功率管的死区阶段的电流不再流入供电端PVIN，并相应产生两个下管功率管的检测电流的检测窗口信号，能够实现功率管的无损输入电流检测。

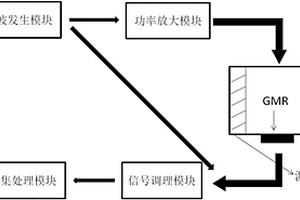

高信噪比的无损检测探头系统 833

 0

一种高信噪比的无损检测探头系统，包括正弦波发生模块、功率放大模块、无损检测电涡流探头、信号调理模块和数据采集处理模块，所述无损检测电涡流探头包括线圈和位于线圈底部的巨磁电阻传感芯片，所述线圈包括激励线圈和位于激励线圈内部的消除线圈，消除线圈与激励线圈为同轴线圈且串联；所述激励线圈的一端连接功率放大模块的输出端，另一端与消除线圈的一端相连，消除线圈的另一端接地，巨磁电阻传感芯片的输出端连接信号调理模块的输入端。本发明通过对探头结构及相应外围电路的改进，大大提高了信噪比，提高了探头探测的灵敏度，使其可用于航空航天等重要领域的多层导电结构里层和深层缺陷的无损检测与评估。

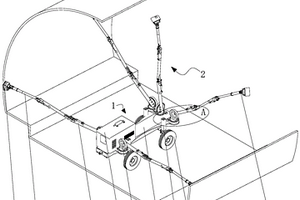

复杂工况自适应式隧道衬砌无损检测台车 1038

 0

本发明公开了一种复杂工况自适应式隧道衬砌无损检测台车，即自动适应隧道断面变化、颠簸路面、工程车曲线行走、衬砌壁面凹凸等工况进行隧道衬砌的无损检测，解决现有技术对隧道衬砌无损检测时依靠人工托举天线对隧道衬砌进行无损检测时导致的检测效率低、检测结果误差大的问题。本发明包括工程车和检测设备；工程车包括工作平台，两对行走轮胎组，以及四个自伸缩机构；检测设备包括双级回转式减速器，三级起重臂，浮动臂，曲面自适应机构，以及雷达天线夹持机构；雷达天线夹持机构包括安装座和雷达天线安装盒；雷达天线安装盒包括雷达天线安装盒主体，紧固板，以及防护板。本发明结构简单、设计科学合理，使用方便，检测效率高、检测结果精准。

可融合无损检测技术的中药材数字化质控追溯方法 873

 0

本发明公开了一种可融合无损检测技术的中药材数字化质控追溯方法，属于中药材溯源技术领域，目的在于解决现有中药材没有科学的鉴别体系，同时中药材在生产、运输、加工、出售过程无法进行产品溯源的问题。其通过构建融合无损检测技术的中药材数字化追溯系统，对中药材的种植过程和储运过程进行记录并关联中药材的各项数据信息，在无损检测技术的加持下使得追溯信息的记录更加科学准确。在中药材的加工环节，建立中药饮片近红外无损检测数据库，并将近红外无损检测设备物联化，在中药饮片流通过程中或者到达下游商户时可通过物联化近红外无损检测设备再次测量样品与数据库做比对，为其提供真伪鉴别、掺伪识别、品种分类、产地分析、质量评价佐证。

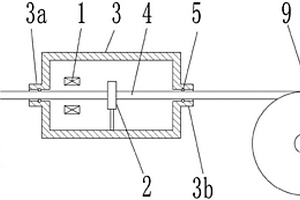

管内电缆导体局部缺陷的连续无损检测装置 940

 0

本发明公开了一种管内电缆导体局部缺陷的连续无损检测装置，其体征在于：磁场检测器为前、后、上、下四排霍尔传感器构成的方形霍尔传感器阵列；管内电缆导体依次穿过杜瓦一端的检测入口、励磁线圈的中心、方形霍尔传感器阵列的中心，再从杜瓦另一端的检测出口穿出；所述管内电缆导体的检测入口侧与管内电缆导体的推送机构相连。该装置能够连续无损地检测出管内电缆导体的局部缺陷，从而为超导电缆的绞缆、挤压成型工艺的制定，提供可靠的实验数据；也能在管内电缆导体制备过程中进行局部缺陷的在线实时无损检测，以提高管内电缆导体的性能、使用寿命和可靠性。

基于近红外光谱的双光路水果无损检测系统及方法 709

 0

本发明公开了基于近红外光谱的双光路水果无损检测系统及方法，属于近红外光谱无损检测技术领域，包括顺序连接的电源模块、LED光源、光路模块和电路模块；所述电源模块供电给LED光源，LED光源产生近红外光谱进入光路模块，光路模块将近红外光谱分为两路，一路作为参照进行采集，另一路对待测物进行照射采集，并将两路采集数据传入电路模块，电路模块对采集数据进行校正处理后，再存储，解决了现有近红外光谱水果无损检测设备存在光源抖动的影响，难以正确反映待测物的吸收光谱和不能将检测结果定量化输出，以及使用场景限制较大，使用方法繁琐的问题。

多功能高层建筑主体结构无损检测仪 1025

 0

本实用新型公开了多功能高层建筑主体结构无损检测仪，包括检测仪本体，检测仪本体的一侧通过连接线固定安装有检测座，检测座远离连接线的一侧上设有防偏机构，连接线一侧的检测仪本体上设有收纳组件，收纳组件一侧的检测仪本体内部固定安装有蓄电池组，蓄电池组与检测仪本体上的充电端口之间电性连接，检测仪本体的底部固定安装有提手，检测座靠近防偏机构的一侧上固定安装有检测面板，检测面板上固定安装有无损检测探头；本实用新型结构简单紧凑，装有无损检测探头的检测座上增设防偏机构，避免检测探头偏动，无需手动固定，收纳组件方便对检测用检测座收纳放置、保护，降低检测仪损坏的可能性，提高检测精准度，简单、易行。

管内电缆导体局部缺陷的连续无损检测装置 851

 0

本实用新型公开了一种管内电缆导体局部缺陷的连续无损检测装置，其体征在于：磁场检测器为前、后、上、下四排霍尔传感器构成的方形霍尔传感器阵列；管内电缆导体依次穿过杜瓦一端的检测入口、励磁线圈的中心、方形霍尔传感器阵列的中心，再从杜瓦另一端的检测出口穿出；所述管内电缆导体的检测入口侧与管内电缆导体的推送机构相连。该装置能够连续无损地检测出管内电缆导体的局部缺陷，从而为超导电缆的绞缆、挤压成型工艺的制定，提供可靠的实验数据；也能在管内电缆导体制备过程中进行局部缺陷的在线实时无损检测，以提高管内电缆导体的性能、使用寿命和可靠性。

用于围岩或边坡支护施工中外露端过长锚杆的无损检测方法 986

 0

本发明公开了一种适应于外露过长锚杆的支护质量无损检测方法。检测方法对检测杆进行能量激发是对设置在锚杆侧的辅助杆进行能量激发，辅助杆为金属材料杆，与被检测锚杆同轴向捆绑设置，辅助杆直径小于16mm，长度为支护掩埋长度与锚杆支护掩埋长度相同、外露端长度10cm～20cm，辅助杆底部与锚杆底部采用点焊固定。本发明利用一维弹性波反射原理及弹性波在锚固体系中的特性来检测分析锚杆支护质量；通过对辅助杆进行无损检测来间接反映锚杆的密实度、锚杆长度、缺陷位置；提供了一种新型的锚杆无损检测方法，大大提高了该类锚杆无损检测结果的准确性，为该类锚杆的施工质量及围岩稳定性判定提供了准确可靠的数据支撑。

材料微小介电波动无损检测的微波传感器测量方法 770

 0

本发明公开一种材料微小介电波动无损检测的微波传感器测量方法，应用于微波材料领域，针对现有技术难以解决材料介电特性的准确测量和表征的问题；本发明的测量方法，所基于的射频传感器为单端口输入，在辐射单元背面的金属接地面引入四个缺陷地结构人工电磁超材料单元，四个缺陷地结构人工电磁超材料单元分为左右两组，这两组缺陷地结构人工电磁超材料单元呈对称分布，通过适当的调整四个单元内尺寸及单元间尺寸，实现双频工作；待测样品置于四个四组缺陷结构人工电磁超材料单元上方，通过电磁超材料单元周围电磁场与待测材料间相互作用，可实时检测材料介电特性微小波动。

监测配料混合均匀度的无损检测方法 993

 0

本发明公开了一种监测配料混合均匀度的无损检测方法，包括以下步骤：选取样本中10光谱采集点；使用近红外光谱仪获取不同混合时间下每个光谱采集点的光谱数据；在波长900‑1700nm范围内每隔2.5nm选取一个等距点，导出同一混合时间下所有等距点的光谱数据；计算同一混合时间下，每个等距点处的10个光谱采集点的标准差，然后将所有等距点处的标准差求和，即为该混合时间下的标准差之和；当相邻混合时间的光谱数据标准差之和的偏差均小于5％，则视为该物料混合均匀，反之，未混合均匀。该方法可有效解决现有的检测方法存在的检测成本高、检测难度大以及检测速度慢的问题。

水坝的土壤孔隙度检测用无损测定装置及其使用方法 888

 0

本发明公开了一种水坝的土壤孔隙度检测用无损测定装置及其使用方法，属于检测设备技术领域，包括移动底座，所述移动底座的顶部固定安装有高度调节机构，所述高度调节机构的顶部固定安装有固定板，所述固定板的一侧开设有凹槽；本发明通过一个主摄像机和两个辅助摄像机的设置，可以提升对目标物的采像效果，通过滑板和滑槽的配合使用，可以方便对移动块进行移动，进而实现对主摄像机和辅助摄像机的采像距离进行调节的目的，通过辅助采像机构的设置，滑块在滑轨的内腔滑动，可以对辅助摄像机的位置进行调节，辅助摄像机通过连接杆与滑块的顶部轴承支撑，可以调节辅助摄像机的采像角度，进而与主摄像机配合使用对目标物进行图像采集。

基于激光测振的非接触式无损检测方法 1061

 0

本发明公开了一种基于激光测振的非接触式无损检测方法，属于土木、建筑、道桥、水利工程质量安全检测技术领域，包括以下步骤：确定待测物，将激光测振装置固定在移动测试工具上，并使其距离待测物的测试面0.01‑3m；打开激光测振装置，使激光垂直于测试面；利用冲击装置作用于待测物被激光照射的测点上，使待测物产生振动，同时使激光测振装置以速度VH匀速移动，且移动方向与测点振动方向垂直；通过激光测振装置计算出测点的振动速度V移；利用软件对测点的振动速度V移进行分析，得到待测物的内部情况。该方法采用非接触式测试，不仅可以避免传感器与被测物表面接触而产生的误差，还能够采用连续移动式的检测，从而大幅提高测试精度和效率。
