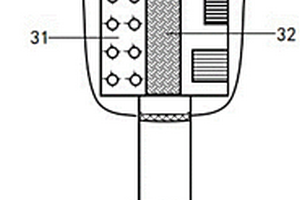

本发明公开了一种适用于非铁磁性薄板材料焊缝的无损检测装置,其包括机械手臂、滑动的连接于所述机械手臂的伸缩杆、粗糙度扫描仪及两个复合探头。所述粗糙度扫描仪用于测量工件即将放置两个所述复合探头的区域的粗糙度值。两个所述复合探头分别位于焊缝相背的两侧,其中一个转动的连接于所述伸缩杆远离所述机械手臂的一端;所述复合探头包括电磁超声模块、压电超声模块、探头外壳及中间挡板,所述探头外壳形成有收容腔,所述中间挡板将所述收容腔隔离为上下两层,所述压电超声模块设置于上层,所述电磁超声模块设置于下层,使用者依据所述粗糙度值选择所述电磁超声模块或者所述压电超声模块作为超声探头。

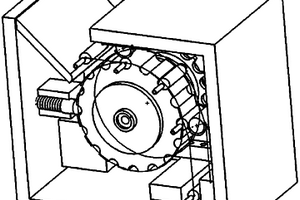

本发明提供一种用于钢管生产线无损检测过程中的缺陷位置标识装置,包括运料轮,运料轮上等距开设有齿槽,涂料瓶通过履带相连后搭放在运料轮齿槽内,驱动机构通过齿槽条连接动挤压块,齿槽条连接棘轮,棘轮与运料轮通过中心轴相接,静挤压块与动挤压块位置相对应,驱动机构通过齿槽条带动动挤压块前移,动挤压块与静挤压块配合挤压涂料瓶,涂料瓶的瓶盖被压出完成缺陷位置标识;驱动机构回位,齿槽条带动棘轮转动,棘轮又带动送料轮转动,涂料瓶从当前所在齿槽移动至下一个齿槽,最靠近动挤压块的涂料瓶落入动、静挤压块之间以备用。本发明以将喷涂料预先分成等量单元为原理基础,每次喷出等量的涂料至缺陷位置,提高了标识精度和生产效率。

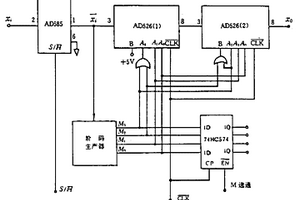

本实用新型公开了一种能兼顾桩基测试中较大 范围的强信号和弱信号的采集而且具有很高的智能化程度的 浮点式桩基无损检测仪, 这种仪器中带有由采样保持器、阶码产 生器、程控放大器及阶码锁存器组成的瞬时二进制浮点放大装 置, 能随输入信号幅度的大小自动设置增益, 其结果增加了一个 与增益对应的阶码M, 动态范围扩大了 2M倍, 量化误差是原来的 1/2M。

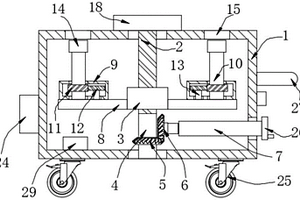

本实用新型公开了无损检测辅助用照明装置,包括第一壳体,所述第一壳体的内部通过第一轴承转动连接有螺杆,所述螺杆的底端焊接有第一支撑杆,所述第一支撑杆的外侧壁焊接有第一锥形齿轮,所述第一锥形齿轮的外圈轮齿啮合有第二锥形齿轮,所述第二锥形齿轮的内侧焊接有第一杆体;通过转动第一把手,第一把手经第一杆体和第二锥形齿轮配合带动第一锥形齿轮旋转,第一锥形齿轮旋转的同时经第一支撑杆带动螺杆顺时针旋转,螺杆带动螺纹套筒向下运动,螺栓套筒经第一板体、第二壳体和第二杆体配合带动第一探照灯进入第一壳体内,避免了在搬运器材时误触探照灯,进而导致探照灯损坏的情况出现,从而提高了该装置的实用性。

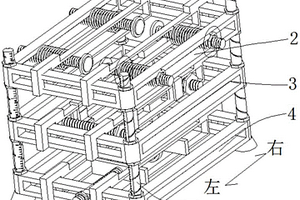

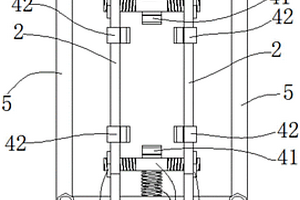

本实用新型公开了一种共线混频无损检测试验夹具,包括两根纵向滑轨、两根横向滑轨和两个宽度调节件,两根纵向滑轨沿前后方向水平设置,且沿左右方向间隔分布,两根横向滑轨沿左右方向水平设置在两根纵向滑轨之间,且沿前后方向间隔分布,每根横向滑轨的两端分别与两根纵向滑轨滑动连接,两个宽度调节件设置在两个横向滑轨之间,并沿左右方向间隔分布,两个宽度调节件均与两根横向滑轨连接,且两个宽度调节件相互靠近的一侧分别设有第一托板,每根横向滑轨上位于两个宽度调节件之间还分别滑动安装有至少两个第二托板,每个第一托板与两根横向滑轨上靠近其的第二托板用以共同托起并夹紧一个超声波探测器,其结构简单,适应性强。

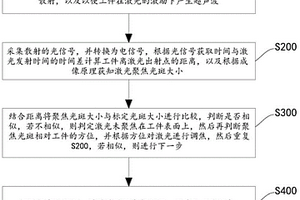

本发明涉及激光可变焦异形工件无损检测方法,对激光进行调焦,并聚焦在工件上,以使激光在工件上发生散射,以及以使工件在激光的激励下产生超声波;采集散射的光信号,并转换为电信号,根据光信号获取时间与激光发射时间的时间差计算工件离激光出射点的距离,以及根据成像原理获知激光聚焦光斑大小;将聚焦光斑大小与标定光斑大小进行比较,判断是否相似,若不相似,则判定激光未聚焦在工件表面上,然后再判断聚焦光斑相对工件的方位,并根据方位对激光进行调焦,然后重复上述步骤,若相似,则进行下一步;探测超声波信号,并对其进行分析处理,以获知工件信息。确保工件能够产生合适的超声波,解决激光超声对异形工件激光激励超声困难的问题。
本发明公开了一种基于RF‑DS图谱信息融合的孵化早期鸡胚蛋性别无损检测方法。利用机器视觉和光谱仪分别采集孵化期d4水平横放的胚蛋信息,在对胚蛋图像和光谱预处理的基础上,提取图像纹理特征和光谱特征,再分别以2类单特征的RF分类结果作为独立证据构造基本概率分配函数(BPA),运用D‑S证据理论进行决策级融合,根据分类判决门限给出最终的识别结果。试验结果表明,图像和光谱单特征RF模型准确率最高分别达到78.00%和82.67%,多特征决策融合识别方法准确率达到88.00%,其中雌雄识别率分别达到90.00%和86.25%,单个鸡蛋的判别用时为2.843s。结果表明,该光谱‑图像信息融合方法可以提高孵化早期胚蛋雌雄识别准确率。
本发明涉及一种基于雷达无损检测的路面空洞含水率计算方法,包括以下步骤:设置正演过程的激励源,建立正演过程的电磁波在路面混合料中传播的三维有限元方程;采集待测路面的各结构层的厚度参数,获取待测路面的混合料的相对介电常数,结合所述厚度参数以及相对介电常数构建三维道路模型;基于所述三维道路模型建立不同含水率的三维空洞模型;基于所述激励源、三维有限元方程对各所述三维空洞模型进行正演模拟,得到不同含水率的三维空洞模型对应的单道反射波形图;根据不同含水率三维空洞模型对应的单道反射波形图,建立含水率与反射波形之间的关联模型;根据所述关联模型对待测路面进行含水率的计算。本发明能够实现路面空洞含水率定量分析。
本发明公开了一种对大尺寸不均匀混合料介电常数的无损检测方法。制备大尺寸不均匀长方体混合料;测量长、宽、高,并记录数据;对其面积最大的两个面使用60mm×60mm的方格进行划分,并用记号笔画出网格;采用介电常数仪Percometer进行测量;每个网格的介电常数值取平均值;在MATLAB中模拟车辙板建立30×30×5三维网格模型,将上、下面测量所得介电常数值导入到模型中;用线性方程拟合三维网格模型中间三层的介电常数值,得到混合料各个位置的4500个介电常数值,最后采用平均值统计的计算方法得到混合料的整体介电常数值。

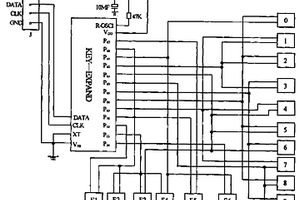

本实用新型公开了一种基桩质量检测技术领域中使用的小型键盘一体化基桩无损检测仪,这种设备中带有一种与标准XT101键盘兼容的小型键盘装置,该装置由键盘扩充门阵列芯片、10个数字键0~9及6个特殊功能F1~F6组成,能兼顾对仪器的专业、直观、一体化及对高级操作软件系统兼容性的要求,具有体积小、功能强的特点。

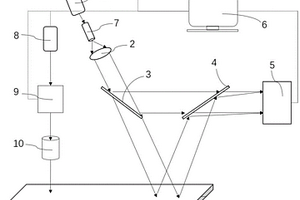

本发明涉及干涉激光超声无损检测系统,包括:激光激励组件用以向工件发射脉冲激光;聚焦镜布置在第二激光器的出光口处;第一点阵金属膜半透半反镜倾斜布置,且金属膜面朝向聚焦镜的出光侧;第二点阵金属膜半透半反镜倾斜布置,且背离金属膜面的一面朝向第一点阵金属膜半透半反镜的金属膜面;光电探测器其布置在第二点阵金属膜半透半反镜的金属膜面侧;信号处理器与光电探测器电连接。不再使用分光镜,而是采用两块点阵金属膜半透半反镜,解决了传统分光镜造成的回光损失以及损伤激光器和自身引入杂光带来的影响,可实现多角度反射和透射,采用分光路干涉,光路没有干扰;器件少易于实现小型化;实现稳定、便携、高精度要求。

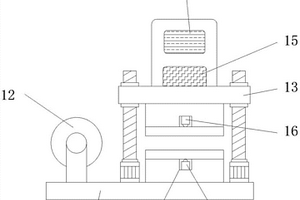

本发明公开了一种超声波无损检测管道装置,包括底座,所述底座的顶部安装有第一限位块,所述第一限位块的正上方设置有安装板,所述安装板底部的中间位置处安装有第二限位块,所述安装板的顶部安装有壳体,所述第一限位块一侧的底座顶部通过安装架安装有卷盘。本发明通过设置第一电机、滚动丝杆、滚动螺母、单片机、超声波发射器、超声波接收器、显示屏、卷盘和第二电机结构,解决了不具有高度调节和工作效率低的问题。
本实用新型公开了一种可调节非共线混频无损检测试验夹具,包括支架、第一夹具、第二夹具和第三夹具,所述第一夹具、第二夹具和第三夹具分别由上向下依顺序间隔安装在所述支架上,所述第一夹具用以夹设超声波发射探头,所述第二夹具用以夹设物件,所述第三夹具用以夹设超声波接收探头,如此使得超声波发射探头、物件和超声波接收探头由上向下依次间隔分布,如此实现对物件进行灵活的超声检测,同时第一夹具、第二夹具和第三夹具还可灵活的适应不同规格的声波发射探头、物件和超声波接收探头的安装,使得其适应性强。

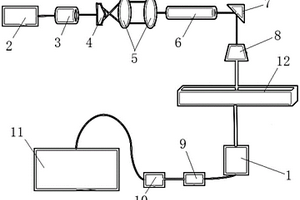

本实用新型涉及一种基于光束整形提高激光超声波信号的无损检测系统,包括:激光干涉仪,以及与激光干涉仪电连接的数据处理器,以及沿着光路传播路径依次布置的激光器、扩束镜、平凸锥透镜、光学透镜组、聚焦镜、全反镜和振镜。有益效果是:激光器所发射激光束由扩束镜扩大光斑,再通过平凸锥透镜,后通过光学透镜组,以控制光束束腰距离,从而实现对光束进行整形,最后再依次经聚焦镜、全反镜和振镜,以提高功率密度及超声强度,最终所得环形光斑照射于工件表面,让工件表面产生热弹效应,使得激励超声信号强度增强,有利于接收端对缺陷信号甄别。

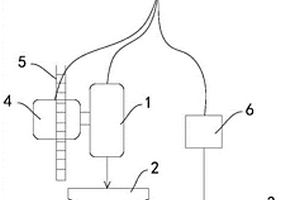

本发明涉及一种非平面工件表面缺陷无损检测装置,包括沿着激光激励超声信号传播路径依次设置的激光器和柱面镜,柱面镜置于工件上方,激光器安装在伺服电机上,伺服电机设在滑轨上;还包括信号探测设备和PC控制单元,激光器、伺服电机和信号探测设备分别与PC控制单元电连接。本发明的有益效果是:通过伺服电机带动激光器在滑轨上移动,激光器发出的激光通过柱面后进行平场扫射,以代替振镜扫描,以保证激光打在曲面上时尽量保证光束与曲面垂直,从而保证了激光在曲面各个角度产生的超声能量大小均匀。

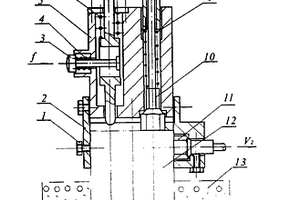

一种锚杆无损检测传感器,由固定支架、冲击信号发射源、轴向信号换能接收器和径向信号换能接收器组成,将所说传感器固定在待测锚杆的外露端头,冲击信号发射源产生一冲击信号施加于该截面,反射波被安装在该截面上的轴向信号接收换能器和被安装在锚杆外露端头径向壁面上的径向信号接收换能器接收,并同时被转换成电压信号,通过低噪声电缆传送到智能采集与分析系统,进行反射波时域和频域分析,如此即可精确测定锚固施工工程质量评价体系所要求的锚杆实际长度、注浆密实度、注浆施工缺陷、抗拉拔力等参数。具有测试简便,周期短,精度高,参数全面,经济快捷的优点。

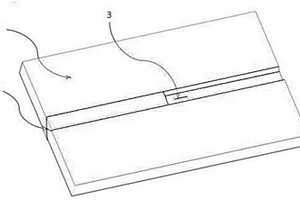

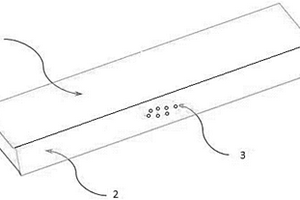

本发明公开了一种带裂纹缺陷的无损检测用焊缝模拟试块的制备方法,包括以下步骤:提供一副钢板焊件、铜丝和电焊条;采用电焊条在钢板焊件的坡口位置先进行打底焊再进行填充焊,焊接过程中,在对应的焊缝金属层按预设裂纹的数量、区域、方向和长度开设相对应的沟槽,将铜丝放置于沟槽内,继续采用电焊条对沟槽处进行填充焊,使钢板焊件和铜丝熔化并盖于沟槽内,对钢板焊件进行快速冷却,熔融下的铜丝在急冷条件下收缩形成裂纹存于焊缝中,待试块冷却至常温后,采用电焊条对其它焊层进行填充焊,直至焊接完毕。本发明通过人工制备裂纹缺陷,可实现对裂纹长度、方向(纵向或横向)、深度等特征的控制,制备出预先设定缺陷的焊缝模拟试块,满足超声波检测的应用需求。

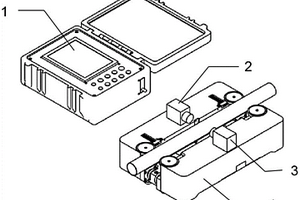

本实用新型公开了一种非金属PE管太赫兹无损检测装置,包括太赫兹分析仪、太赫兹发生器、太赫兹接收器和便携夹持机构;便携夹持机构中间开设管道槽,该管道槽的两侧对称设有弹性固定滚轮,待测管道通过弹性固定滚轮固定;太赫兹发生器和太赫兹接收器固定在该管道槽中部两侧,呈轴对称设置;太赫兹接收器通过数据线与太赫兹分析仪连接。本实用新型通过便携夹持机构固定待测管道,通过弹性固定滚轮可夹持不同半径的待测管道,并可以移动测量待测管道的不同区域,方便快捷。

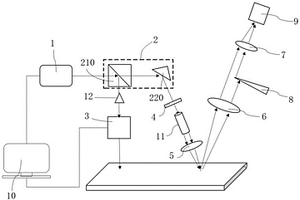

本发明涉及光偏转法激光超声无损检测设备,包括:分束器件布置在激光器的出射端,具有两个出射端;振镜布置在分束器件的其中一个出射端;能量衰减器件布置在分束器件的另一个出射端;第一正透镜布置在能量衰减器件的出射端;第二正透镜与第一正透镜同侧布置;第三正透镜布置在第二正透镜的出射端;遮光器件布置在第二正透镜与第三正透镜之间,并用以部分遮挡从第二正透镜射向第三正透镜的光束;光电二极管布置在第三正透镜的出射端;信号处理端分别与激光器、振镜和光电二极管电连接。效果为:利用光学非干涉技术检测超声信号,更容易调试设备,仅一个激光器就可完成激光超声信号激励和超声信号接收,成本极低,且激光激励和激光接收实时同步。

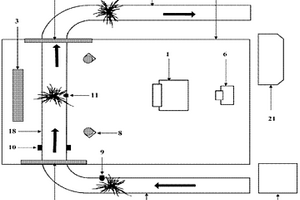

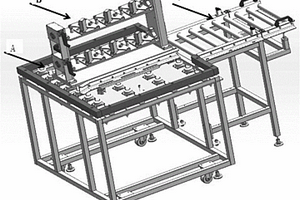

本实用新型公开了一种大闸蟹公母和大小在线无损检测分级设备,涉及水产品品质检测分级设备。本实用新型设置有依次排列的水池(1)、上料传送带装置(2)、分蟹刷装置(3)、工作台(4)、低温制冷装置(5)、方向整列装置(6)、大闸蟹翻面装置(7)、等间距蟹盒传送带装置(8)、高光谱检测装置(9)、大闸蟹公母分级装置(10)和大闸蟹大小分级装置(11)。本实用新型通过高光谱获取表面信息,通过电子称获取重量信息,通过信息处理实现大闸蟹公母和大小的分级;可大大提高大闸蟹分级的效率和准确率,降低人工劳动强度,减少大闸蟹伤亡;设备结构简单,操作方便,有利于实现自动化流水线作业。
本发明公开了一种利用低磁场核磁共振无损检测混凝土硫酸盐侵蚀损伤的方法,属于混凝土材料侵蚀破坏研究领域。具体是对不同腐蚀龄期的混凝土经真空饱和处理后,进行低磁场核磁共振(NMR)探测,获得混凝土孔隙中含氢流体的弛豫特征及核磁共振成像(MRI)结果。通过对弛豫特征中T2谱分布、T2谱分布积分面积的数值分析以及核磁共振成像结果得到的图像分析,综合研究混凝土初始状态及硫酸盐侵蚀过程中内部微观结构的变化,得到试件的缺陷(孔隙、裂纹)信息,包括孔隙度、孔隙结构特征及分布。基于此,实时观测混凝土试件微观结构在荷载和硫酸盐耦合作用下的侵蚀损伤积累和演化规律。
本实用新型公开了一种金属零件液体渗透无损检测用渗透设备,涉及到零件检测设备领域,包括箱体,所述箱体顶部固定连接有支架,所述支架上安装有电动辊,所述电动辊内部安装有吊绳,所述吊绳底端固定连接有渗透架,所述渗透架底部安装有卸料机构,所述卸料机构包括活动盘,所述活动盘顶部固定连接有多个顶杆,多个所述顶杆顶部均固定连接有橡胶块,所述活动盘与渗透架之间固定连接有弹簧。本实用新型通过转动挂板,将挂板从连接块上取下,解除对活动盘的约束,在弹簧的作用下,活动盘向上移动带动其表面的顶杆移动,顶杆移动带动橡胶块移动,橡胶块伸入到渗透孔中,将金属零件顶出,从而能够进行快速的卸料,提高工作效率。
本发明公开了一种基于GPS定位的无损检测系统,包括支撑底板、轨道探伤仪和液压伸缩杆,所述支撑底板的底部四角位置安装有四个移动轮,所述支撑底板前端和后端中间位置分别安装有前轨道轮和后轨道轮,所述支撑底板的上端安装有轨道探伤仪,所述轨道探伤仪的前端设置有锂电池,所述支撑底板的底面中间位置设置有第一超声波探头,所述支撑底板的底面在第一超声波探头的两侧分别设置有两个第二超声波探头,所述第一超声波探头和两个第二超声波探头均通过液压伸缩杆与支撑底板底面连接,所述支撑底板的外边沿安装有围栏,所述围栏前端的上部安装有太阳能集热板。本发明可实现高精确定位,检测效率高。
本发明涉及一种基于视触觉的无损瓜果损伤识别与硬度检测装置,其不同之处在于:其包括能开合的采样盒,采样盒包括下盒体和上盒体,上盒体可上下移动地设于下盒体的上方,上盒体的下端开口,下盒体的上端设有瓜果放置腔;硅胶件,固定于上盒体的开口处,硅胶件包括硅胶膜和若干个硅胶突触,硅胶膜覆盖于开口处,若干个硅胶突触均匀间隔排布于硅胶膜上;摄像头,与上盒体固定,用于采集待检测瓜果外观和硅胶件与瓜果接触过程中若干个硅胶突触与上盒体的相对移动轨迹视频;及处理器,与摄像头连接,采用深度学习网络模型进行损伤识别和硬度检测。本发明不会损伤瓜果,结构简单,生产成本低,可重复使用,使用寿命长。
本发明涉及一种大深度耐压锂离子电池在不同压力下进行内部健康特性原位无损评估的方法,选择满足要求的待测耐压锂离子电池,然后组装打压装置并对电池充电,设定打压装置压力参数模拟0~11000米的水压或海水压力环境,分别在升压、保压以及降压过程中,对电池进行健康特性原位无损检测;本发明能在不对电池进行拆解的前提下,原位模拟深海装置在下潜前、下潜中的垂直移动、下潜中的悬停作业和水平移动、下潜中的坐底、开始上浮、上浮中的悬停作业和水平移动以及浮出水面过程中深海电池的内部健康特性。

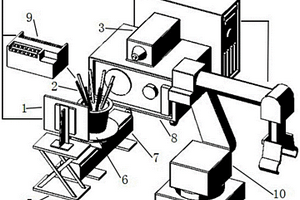

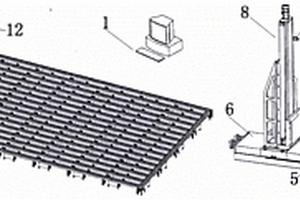

本实用新型属于农业检测技术领域,具体涉及一种果菜苗表型自动化无损检测系统。本系统结构主要由苗盘、旋转平台、Azure Kinect、机械臂、末端执行器、电控箱和上位机软件构成。通过上位机控制自动化采图系统对果菜苗搬运拍照,再利用上位机的图像处理和结果显示功能对所拍照片进行分析测量并将苗高、株高、茎粗、下胚轴高、叶片数、叶面积和叶周长这些表型数据在软件界面中显示。本实用新型适用性广、实用性强、准确性好,可以有效降低人工劳动强度,提高效率,具有很大的推广价值。
本实用新型涉及一种高速铁路轨下结构缺陷快速无损检测车,它的信号发射单元、信号接收单元、超磁致换能器和轮毂式振动传感器均设置在轨道监测车上,轮毂式振动传感器的信号输出端连接信号接收单元的信号输入端,轮毂式振动传感器用于在轨道监测车对铁路轨道进行检测时在被测无砟轨道板上滚动并检测被测无砟轨道板上反射的振动信号,信号发射单元的信号输出端连接超磁致换能器的信号输入端;超磁致换能器的振动信号发射端与轮毂式振动传感器位于同一条直线,轮毂式振动传感器中的中心轮能在被测无砟轨道板上沿铁路线路方向滚动。本实用新型无需使用任何耦合剂,结构简单,环境适应力强,能够实现对高速铁路无砟轨道轨下结构缺陷快速扫查。
本发明提供一种无损鱼骨的鱼骨表型信息自动检测系统及方法,涉及图像处理提取轮廓技术及深度学习实例分割识别目标轮廓技术领域。该系统包括数据采集装置、信号传输系统、终端计算机及终端显示器;该方法通过数据采集装置采集待检测鱼的鱼侧身图像和鱼正面的X光图像,并通过信号传输系统传输到终端计算机;终端计算机根据接收的鱼侧身图像通过图像处理技术提取鱼侧身轮廓并计算鱼的厚度信息,然后控制数据采集装置采集鱼正面的X光图像,并根据接收的鱼正面的X光图像通过实例分割技术识别鱼的各个轮廓,计算得到鱼骨表型信息,并将检测结果通过终端显示模块进行显示。该系统及方法能够在不损伤鱼体本身的情况下检测鱼厚、鱼长及鱼骨表型信息。
本发明提出了一种用于电缆施工的无损检测方法,包括以下步骤,做好准备工作;对电缆长度及接头位置进行测量;进行局部放电检测,包括以下步骤,进行试验接线,进行局部放电校准,进行加压测试程序,对结果进行初步评估;清理现场;本发明采用高压脉冲进行振荡波局部放电检测,能够将局部放电量进行量化,提高评估电缆局部放电缺陷的准确度,并能够精确定位电缆局部放电源位置,而且一次加压过程持续时间仅为几百毫秒,避免了对电缆造成损害的风险。

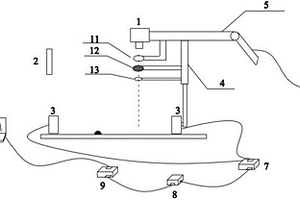

本发明涉及一种自适应激光超声曲面工件的无损检测装置,包括沿着激光激励超声信号传播路径依次设置的激光器和双轴振镜,双轴振镜置于工件上方;还包括物镜、光电探测器、压电探头、信号采集设备和PC控制单元,物镜置于工件上方,物镜上镀有与激光器相同波段增透膜,光电探测器设置于物镜的像平面处,激光器、双轴振镜光电探测器和信号采集设备均与PC控制单元电连接,压电探头与信号采集设备连接。本发明的有益效果是:通过激光能量与距离的映射关系,即可根据检测的距离通过PC控制单元控制激光器发出的激光能量,使得激光打在工件每个位置的超声波能量相同,以保证采集到的信号强度足以成像。
