本实用新型涉及焊缝缺陷无损检测技术领域,尤其涉及一种非接触式焊缝缺陷自动化检测装置。由驱动装置、调节装置、高清摄像头、上位机、信号发生器、激光脉冲仪、红外热像仪和喷码标记装置组成的用于焊接缺陷的自动化检测装置,能够对不同种类焊缝缺陷进行非接触式自动检测,焊缝缺陷的非接触式自动化检测装置通过高清摄像头获取焊缝走向,采用激光脉冲仪发射主动激光脉冲对焊缝区域进行热激励,红外热像仪获取红外热像图,上位机系统对红外热像图进行图像处理,实时辨识焊缝缺陷,控制喷码标记装置进行焊缝缺陷位置的自动标识。本实用新型能够实现焊缝缺陷的非接触式智能连续检测,并能有效辨识所有焊缝缺陷,具有节能环保、高效准确、智能连续和安全可靠的特点。
本发明公开了一种用于铝阳极氧化膜层致密度快速检测的方法,包括:步骤1:将待测试产品放置于导电托架上,导电托架连接地线;步骤2:调整电火花检漏仪的灵敏度,将电火花检漏仪接触导电托架;步骤3:采用电刷在待测试产品的膜层表面往复运动,同时,由小到大依次增加电刷的电压;步骤4:当电火花检漏仪的二极管发出亮光,且电火花检漏仪发出连续响声,即可判定此时的电压值为膜层的击穿电压,所述击穿电压用于表征膜层致密度。本发明使用电火花检漏仪,采用电刷形式对膜层致密性进行检测;对产品损伤很小或基本无损伤;检测精度高,数据可直接显示,评价较为精确;可以迅速检测大面积的氧化膜。
本发明公开了一种含硫中碳钢中硫化物严重偏析的检测方法,取含硫中碳钢制取检测面,表面精车或精磨以控制粗糙度Ra不高于3.2,然后清洗检测面,保证无污染物;保持检测面水平向上,喷涂磁粉悬浊液,保证磁粉悬浊液不流动;将探头贴合在需要检测的位置,通过调整探头角度,保证探头与检测面之间为面接触;保证探头位置不变的前提下多次加载磁场,单次磁场加载时间2~4s;观察是否出现磁痕,并通过磁痕进一步判断硫化物严重偏析的位置。本发明的检测方法可以快速、准确检测含硫中碳钢中是否存在硫化物严重偏析,以及无损检测成品工件表面是否存在严重偏析的硫化物。

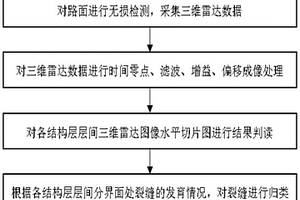

本发明涉及沥青路面三维探地雷达裂缝检测的数据解释的技术领域,尤其涉及一种基于三维探地雷达检测的裂缝评价方法;包括如下步骤:步骤1,准备完成后对待检测路面进行无损检测,并确定裂缝桩号;步骤2,对三维探地雷达数据进行时间零点、滤波、增益、偏移成像处理,突出三维雷达图像中的异常位置;步骤3,对处理后的图像,选取裂缝处表面、面层与基层深度的水平切片、基层与基层深度的水平切片以及基层与底基层深度的水平切片进行结果判断;步骤4,根据裂缝处表面、面层与基层和基层与底基层分界面处裂缝的发育情况,对裂缝进行归类。本发明的目的就是针对现有技术中存在的缺陷提供一种基于三维探地雷达检测的裂缝评价方法,提高实用性。

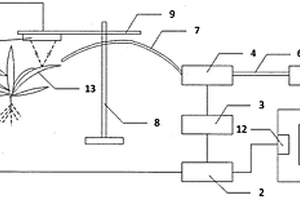

本实用新型公开了一种基于振动信息的植物缺水检测装置,涉及植物缺水检测技术领域,本装置包括一测距模块、一单片机模块、一继电器、一电磁阀、一气泵、一进气软管、一出气软管、一固定支架、一固定杆、一电脑以及植物检测软件系统,单片机模块通过改变高低电平来驱动继电器打开,控制电磁阀导通,使气泵内的压缩空气通过进气软管和出气软管来吹击植物叶片并使其振动,测距模块采集此植物叶片振动信号并通过单片机模块进行AD转换后传递到电脑中,通过功率谱处理及模式识别,实现对植物的缺水检测,本实用新型能用于植物在缺水检测过程中的高精度无损检测。

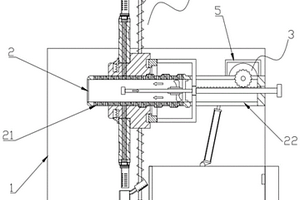

本发明公开了一种航空发动机热端涡轮空心叶片型面检测装置,涉及自动化检测设备技术领域,包括机架、转筒安装部、除尘机构以及检测机构。本发明通过设置安装部,实现无需拆卸地清除待检叶片内流道上可能附着的灰尘等杂质,通过设置检测机构配合驱动电机带动移动座在转筒安装部上螺纹端面上的精确定位,并在套筒和叶片的榫头贴合的过程,向套筒内灌满超纯水,在液压缸的输出端的带动下套筒脱离水箱的水位面,进一步实现无需拆卸地对每片叶片进行质量无损快速检测;通过读取竖直状态的配重量筒内部存水读数,精准判断该待检叶片的内流道结构是否存在材料缺失及存在积炭等质量问题,且极大地降低检测设备成本。
本发明公开了一种热端涡轮空心叶片用检测设备,涉及自动化检测设备技术领域,包括机架、转筒安装部、除尘机构以及检测机构。本发明通过设置安装部,实现无需拆卸地清除待检叶片内流道上可能附着的灰尘等杂质,通过设置检测机构配合驱动电机,带动移动座在转筒安装部上螺纹端面上的精确定位,并在套筒和叶片的榫头贴合的过程,向套筒内灌满超纯水,在液压缸的输出端的带动下套筒脱离水箱的水位面,进一步实现无需拆卸地对每片叶片进行质量无损快速检测;通过读取竖直状态的配重量筒内部存水读数,精准判断该待检叶片的内流道结构是否存在材料缺失及存在积炭等质量问题,且极大地降低检测设备成本。

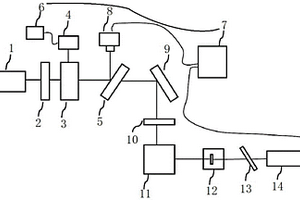

本发明公开了一种基于激光超声的激光点焊微焊点质量检测装置,包括纳秒脉冲激光器,纳秒脉冲激光器发出的激光经过二分之一波片到达偏振分光镜,偏振分光镜将激光分束,分别进入能量探测器和分束镜,能量探测器通过能量探测器表头与电脑相连,分束镜将激光分束,分别进入光电探测器和光反射镜,光电探测器与电脑相连,穿过光反射镜的激光依次经过光阑、扫描振镜到达多轴位移平台,多轴位移平台与滤光片、激光多普勒测振仪在同一直线上。本发明还公开了一种基于激光超声的激光点焊微焊点质量检测装置的检测方法。本发明方便高效,适用于高温极端环境以及复杂形貌结构件检测;是完全非接触式激光微焊点无损检测,扫查速度快,检测结果直观可靠。

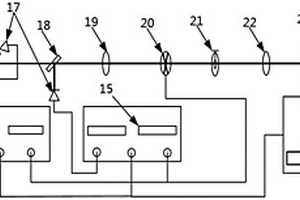

本发明公开了一种薄壁封闭玻璃腔室光学参数的检测系统,包括光源、锁相放大器、光学斩波器、光电探测器、分光片、透镜、光阑和计算机;光源产生激光进入主光路,经两个透镜调节光斑尺寸,再经光阑整形光斑、控制光强;输入光经分光片形成参考光路和测量光路,测量光路的激光经过腔室的表面,反射到光电探测器中,其输出信号经锁相放大器调制,连接计算机;参考光路的激光直接由光电探测器检测,其输出信号经另一锁相放大器调制,连接计算机。本发明还提出一种与之相应的检测方法。本发明解决了薄壁封闭玻璃腔室光学参数(物理壁厚、折射率)无损检测的问题,为超高灵敏惯性与磁场测量装置后续的深入研究提供了基础。

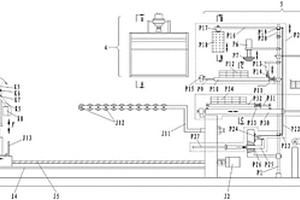

本发明公开了一种牵引索式塑胶手套脱模检测包装一体机,包括搬运机械手、旋转摆架、脱模头、摄像检测台和脱套分检机,所述旋转摆架固定连接在搬运机械手上,脱模头设置在旋转摆架上,摄像检测台置于搬运机械手上方,脱套分检机置于搬运机械手的右侧;旋转摆架包括摆架座板、摆轴复位弹簧、限位螺钉、阻尼磁铁、配重块和设有上下两拐臂的摆架,所述摆架转动连接在摆架座板上,配重块固定连接在摆架的下拐臂上,摆轴复位弹簧设置在摆架与摆架座板的结合处,两阻尼磁铁分别固定连接在摆架座板上和摆架的下拐臂上,限位螺钉固定连接在摆架座板的侧壁上,脱模头固定连接在摆架上拐臂上。本发明执行动作连贯流畅、实现产品无损检测、自动化程度高。

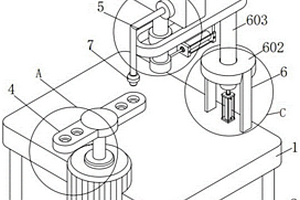

本实用新型公开了一种汽车开关生产用检测装置,包括转动装置和工作台,所述转动装置安装在工作台上,所述工作台的底端四角均安装有支撑腿,所述转动装置的上方安装有检测器,所述检测器的输出端安装有橡胶头。该汽车开关生产用检测装置,检测器上的橡胶头依次伸进右侧的橡胶管内,对其内部的外界开关进行检测,检测数据显示在检测器上的显示屏上,待检测完后,左右的外界开关换位,可继续对汽车开关检测,且无需人工一个一个的检测,检测效率高,检测后工作人员还可对汽车开关的外观进行观察有无损伤,解决了目前汽车开关生产用检测装置在使用过程中,多为人工一个一个的检测,且效率低,而且在检测完后不能对汽车开关的外观进行观察。
本申请涉及无损检测技术的领域,公开了一种便捷式超声波检测装置,包括机体、传输线、连接件以及检测探头,所述检测探头与传输线的一端固定连接,所述传输线通过连接件与机体连接,所述机体的一侧开设有安装槽,所述连接件包括连接杆,所述连接杆的一端与安装槽的槽壁转动连接,另一端与所述传输线远离检测探头的一端固定连接。本申请的连接杆能够对传输线进行限位,从而在检测结束后限制了检测探头的移动范围,减少了检测探头因撞击机体而受损的可能。
本实用新型公开了一种阻隔层表面物理性状检测装置,该装置包括底座、支架、横梁、安装在横梁一端的摄像头,摄像头下端安装有光学接口,光学接口与内设光纤束的软管连接,软管下端口处设有与光纤束连接的放大镜;底座对应软管处安装有一个检测台;摄像头的信号输出端与计算机成像系统连接。本实用新型通过一整套光学采集、传递、处理装置,实现对阻隔瓶内壁物理性状进行高清、快速的检测,如可观测到人眼难以观测到的细微瑕疵,如有无拉裂、气泡破裂及其密集度、有无模头积碳等。该装置结构简单,使用及维护方便,柔韧可弯曲的光纤束软管可深入阻隔瓶内部进行阻隔层的无损检测,检测结果直观准确,是一种高效、先进的阻隔瓶质量检测设备。
本实用新型涉及无损检测领域的一种可实现自动定量的锅炉管内堆积氧化皮检测用探头,它主要包括磁敏元件、激励线圈和光电测速器。所述磁敏元件的特征在于其对铁磁性物质的敏感性,所述激励线圈的特征在于可产生一定强度的磁场,所述光电测速器的特征在于可实时测试探头的移动速度。所述磁敏元件安装在探头中心(即线圈中心)位置,距检测面约2mm;所述激励线圈的中心和探头中心一致,中心点距检测面约为2mm;所述光电测速器安装在外部前侧,距离探头检测面2mm。本实用新型的有益效果是能够用于检测锅炉高温受热面奥氏体钢管内剥落堆积氧化皮的质量,可实现自动定量,并消除管壁金属铁磁性对检测结果的影响。
本发明为一种用于金属材料无损检测和评估的三维电磁探头及旋磁检测方法。该电磁探头包括探头体1、探测孔2、接线端口3、前探测线圈4、后探测线圈5、上探测线圈6、下探测线圈7、左探测线圈8、右探测线圈9。其特征在于每组探测线圈均包括一对励磁线圈和一对检测线圈,合理调整各组线圈的励磁电流,可以为旋磁检测提供大小恒定的空间旋转磁场。旋磁检测得到的结果经三维数据可视化可生成与被检工件相似的类似体,材质异常表现为类似体上明显的外凸或凹陷,能够直观地反映金属材料内部的材质均匀性和组织异常,从而帮助检测人员对被检工件的质量进行快速评估。本发明不仅能够用于成分、机械性能和组织均匀性的检测和评估,而且能够通过材质分布的不均匀性差异对裂纹等组织异常进行检测和预警。
本实用新型涉及无损检测设备的技术领域,特别是涉及一种便携式便于操控的声发射检测仪,包括:外壳,外壳的内部固定设有固定轴,外壳的内壁上设有壳内滑槽;顶盖,顶盖可转动的盖装于外壳顶端,顶盖的前端设有锁扣,锁扣用来锁住顶盖,顶盖的内壁上设有盖内滑槽;声发射检测仪本体,声发射检测仪本体设置于外壳内,声发射检测仪本体的前端设有连接座,连接座可转动的套装在固定轴上;伸缩杆,伸缩杆的底端与声发射检测仪本体的后端铰接,伸缩杆顶端与顶盖铰接;支撑条板,支撑条板一端滑动连接于壳内滑槽,另一端滑动连接于盖内滑槽。该声发射检测仪能够使得仪器使用起来更加便捷,提高设备使用的便利性,降低使用局限性。
本发明公开了一种高度检测治具,包括夹持固定待测产品的夹持装置和检测待测产品高度的检测装置,夹持装置位于检测装置的下部,检测装置包括支撑板、滑轨、移动块、连接板、检规以及检规气缸,支撑板固定在该高度检测治具的底板上,滑轨沿着支撑板的高度方向竖直设置,移动块上固定有适配于滑轨的滑块,移动块的上部设有搭板,移动块的下部设有检规,连接板设置在搭板与检规之间,且由检规气缸驱动上下运作,连接板上设有弱性探针,检规的下部设有第一探头、第二探头,第一探头的高度小于第二探头的高度。本发明提供的一种高度检测治具,其结构简单,可靠性高,使用寿命长,对检测的产品无损伤,值得推广。

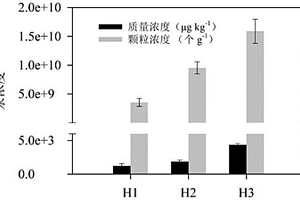

本发明属于物质检测技术领域,提供了一种同时检测环境土壤中汞纳米颗粒的粒径分布和浓度的方法。本发明提供的方法以焦磷酸钠为提取剂,能无损快速提取出土壤中的汞纳米颗粒(Hg‑NPs),结合单颗粒电感耦合等离子体质谱检测,能实现复杂土壤基质中Hg‑NPs的粒径分布与浓度的同时测定,检测结果准确性好;且操作简单、易于控制,适用范围广,能够适用于不同土壤类型中Hg‑NPs的提取和测定。同时,本发明的方法所需样本量少,检出限低,适用于环境样品的检测。
本发明公开了一种多频率自动扫描的材料硬度检测装置及方法。该装置包括励磁线圈、待检材料、感应线圈和检测电路,其中检测电路包括频率合成电路、频率信号放大电路、感应信号放大电路和模数转换电路、控制器;所述励磁线圈与检测电路中的频率信号放大电路相连,感应线圈与检测电路中的感应信号放大电路相连;检测电路通过串行接口连接到PC机。方法为:将待检材料放入励磁线圈和感应线圈之间,改变励磁线圈激励信号频率和功率,检测电路检测励磁线圈和感应线圈中感应电动势的变化,并将数据返回至PC机可视化,以此检测材料的硬度是否合格。本发明能够简单快速、精确无损地检测材料的硬度,具有精度高、实用性好的优点。
本发明公开了一种联合状态最大似然差分检测方法,首先构造输入输出联合状态变量;然后计算各路径的量度累加值和各输入输出联合状态的量度;并对汇聚于同一输入输出联合状态的各路径进行选择保留,逐符号递归进行步骤二和三,实现网格图的逐级化简,最后在网格图化简的基础上判决获得检测结果。本方法在检测性能无损失的前提下,实现对差分调制序列检测复杂度不受序列长度变化影响的多符号联合最大似然检测。克服了现有各种检测方法在符号数增加时检测复杂度急剧上升的缺陷,为差分检测性能理论极限的完全逼近提供了一条全新且有效的实现方法。同时也为无记忆噪声条件下各种离散有限状态MARKOV过程的序列估计提供了一种新方案。

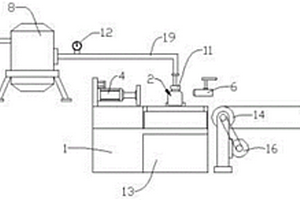

本发明公开了一种室内超声检测气泡混合轻质土强度的装置及方法,装置包括造泡罐、混合罐、减震底座、分流板、制样机构和外设超声检测设备等;超声检测强度的方法先基于标定试验,获取边长为100mm的不同配合比和龄期的立方体标准试样的超声声速和抗压强度值对应关系,再在制样机构内制备所需测量的气泡混合轻质土试样,并测得相应的超声声速,代入强度测定计算公式即可得到该试样的抗压强度值。本发明集快速制样与超声检测为一体,检测方法为无损检测,可快速检测试样在不同龄期的强度,缩短了试验周期,且自动化程度高,提高了强度测试的便利性。

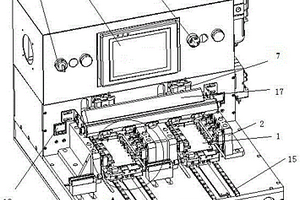

本实用新型公开了一种显示屏用外观全自动检测设备,涉及显示屏加工的技术领域,旨在解决现有技术通过人工分离损坏显示屏,工作量大且搬移过程易损坏显示屏的问题。其技术方案要点是工作台上设置有相互独立的上料接驳辊道、下料接驳辊道和NG流道,工作台上还设置有用于将全部显示屏从上料接驳辊道转送至下料接驳辊道的移栽机构、用于将损坏显示屏从下料接驳辊道转送至NG流道的NG下料机构,以及用于将无损显示屏从下料接驳辊道取下的无损下料机构,工作台上设置有用于对上料接驳辊道上的显示屏判断是否损坏的视觉检测相机。本实用新型能够自动分离损坏显示屏,提高了工作效率,降低了人力成本,同时降低了人工分离的碰撞磨损风险。
本发明公开了一种可对现役高桩码头桩基外表面进行完整性检测装置,属于测量技术领域。该检测装置包括自动行走系统、电阻检测成像系统、桩径自适应系统和水深测量系统。自动行走系统包括复位弹簧、滑轮、轻质瓶体、进排水水泵。电阻检测成像系统包括弹性电阻盒、数据分析成像模块。桩径自适应系统包括可伸缩的环形空心管、电动机。水深测量系统包括水压力测试仪、单片机。本发明检测现役的高桩码头桩基外表面完整性情况,装置可得出桩基完整性图像;解决了桩基在水下难以检测的问题,同时检测成像的原理为无损检测,对现役的桩基没有任何影响,可通过码头上人员的操作使得检测装置上下运动,进行自动检测,无需人员下水,保证人员的安全。
本发明涉及到一种增材制件的激光超声离线检测装置及方法,属于无损检测技术领域。装置包括检测路径规划单元:包括切片模块、信息获取模块、扫描路径计算模块;激光超声检测单元:包括机械手臂控制计算机、两个六轴机械手臂、样品台、激励激光发生器和激光超声接收器;信息处理单元:包括工控机、数据采集卡和信号放大器。检测路径规划单元规划好检测路径后,两个机械手臂携带激光超声检测单元对增材制件逐层环扫,在六轴机械手臂高自由度运动下实现对于增材制件的全面检测。

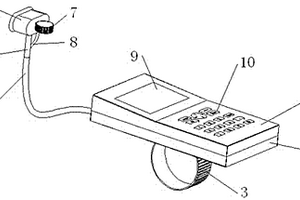

本发明公开了一种便携式可穿戴的水果内部品质检测装置,包括检测探头、数据传输线、微型光谱仪、穿戴结构;检测探头包括光源、光线接收器、外壳、保护罩;光源与光线接收器分别设在外壳的两个腔体内,其前端分别设有保护罩;检测探头通过数据传输线与微型光谱仪连接;穿戴结构包括腕部橡胶套、手指橡胶套;腕部橡胶套设在微型光谱仪上,手指橡胶套设在检测探头上。本发明应用近红外光谱技术,对水果的含糖量进行快速、无损且连续的检测,使用操作方便快捷,可以随身穿戴,且检测精度高,能有效提高检测效率。
本实用新型公开了一种基于红外线热成像的复合瓶检测系统,其技术方案要点是:包括检测模块、供气模块、检测平台、传送模块、控制模块以及复合瓶体;所述检测平台用于放置所述复合瓶体,所述检测平台的顶部安装固定有第一伺服电缸与第二伺服电缸,所述第一伺服电缸与所述第二伺服电缸活塞杆的端部均固定连接有推板;所述传送模块用于将检测完成后的复合瓶体运送至成品处,所述传送模块包括传送台;所述检测模块用于对所述复合瓶体进行检测,所述检测模块包括热成像仪;所述控制模块用于控制热成像仪、第一伺服电缸、第二伺服电缸、传送台工作;达到检测时无损伤、精度高、准确可靠,操作方便效率高的效果。

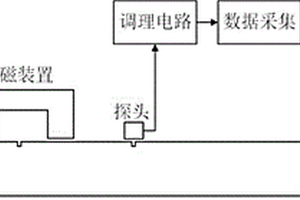

本发明提供了一种基于剩磁效应检测钢轨表面损伤位置的装置及方法,利用基于剩磁效应的钢轨巡检系统结合信号处理方法,根据钢轨表面剩磁场信号分布与表面裂纹密切相关的特点,对钢轨表面的剩磁场信号进行小波分解后利用希尔伯特‑黄变换法提取信号包络线,设定信号幅值的阈值来确定钢轨裂纹,将检测速度与采样频率相除得到每两个采样点间的距离,根据采样点间的距离和信号阈值对应的采集点数计算得到钢轨裂纹的位置,从而完成对钢轨的表面裂纹位置进行无损检测。剩磁检测技术将励磁装置与探头分离,可以对漏磁检测技术难以检测的部分进行检测,并且该方法可以与漏磁检测技术相结合,同时进行检测从而提高系统的检测准确率。

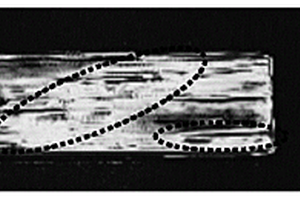

本发明提供了一种基于核磁共振技术无损检测工程竹木材料裂纹并研究其发展的方法,为建立工程竹木材料的破坏准则及研究其耐久性提供技术支撑。其检测方法包括:(1)利用浸泡装置对竹木材料进行浸泡,(2)利用核磁共振分析序列测定饱水后的竹木材料的水分驰豫状态,(3)利用核磁共振成像对工程竹木材料进行成像,(4)利用核磁共振成像处理软件对所得结果进行处理,得到反映工程竹木材料内部裂缝图像。本方法通过无损的方式将工程竹木材料进行透视化成像,可直接明了的观测工程竹木材料内部结构,为复杂的生物质工程材料研究提供了有力的技术支撑,为高层工程竹木结构设计理论提供了有力的理论支持。

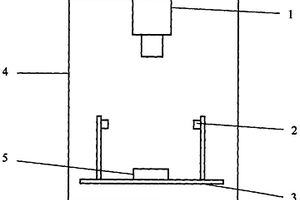

本实用新型公开一种苹果表面光泽度检测装置,属于计算机视觉无损检测领域。该装置包含苹果图像拍摄系统和图像处理识别系统,苹果图像拍摄系统由工业相机(1)、2根33cm12W白色条状光源(2)、底座(3)、暗箱(4)和苹果托盘(5)组成,最后图像处理识别系统给出苹果光泽度等级,本实用新型能够为果实光泽度无损快速检测提供新的装置,应用前景广阔。
