湖北宜昌有色金属无损检测技术理论与应用

预留检测孔的电杆 1024

 0

本实用新型所提供的一种预留检测孔的电杆,涉及输变电设备领域,通过将电杆基础端的1.5～1.7米处接地孔位置的正对面开设预留检测孔,配套实施工业内窥镜检测方法(观察精度可达到0.01mm的裂缝宽度,并有放大功能),通过杆段预留检测孔的改型和内窥镜的检测技术来解决电杆基础埋深杆段内表面裂缝或缺陷检测的技术问题,确保电杆线路的安全运行,且检测方便,可在线安全检测。本实用新型具有可以视频无损检测,操作快速方便;裂缝(缺陷)类型诊断和是否超标判断容易;不受野外恶劣环境影响;不影响电网正常的安全运行,可在正常运行状态下进行在线检测的效果。

塑料管多功能检测装置 746

 0

一种塑料管多功能检测装置包括框架，及设有框架二端的发光器、接光板，框架内壁上设有多个滑轮，其中至少有二个滑轮分设在二个不同的伸缩平台上，伸缩平台通过气动部件连接在框架上，伸缩平台上设有驱动滑轮旋转的驱动电机；所述接光板上设有多个感光器，多个感光器分别与控制器连接，控制器与报警器连接。本发明的优点是，能实现对大直径塑料管变形率的无损检测，及塑料管弹性定性的无损检测。

耐张线夹导线压接的检测方法 907

 0

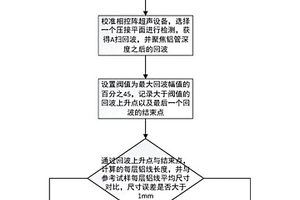

一种无损的耐张线夹导线压接的检测方法，包括以下步骤：将压接质量合格的耐张线夹作为参考试样，测量内部每层铝线的平均尺寸，以及压接后铝管厚度；选择一个压接平面，对压接后的耐张线夹进行检测，获取相控阵超声A扫波形图；设置阀值为最大回波幅值的a%，记录大于阀值的回波上升点、以及最后一个回波的结束点；通过得到的回波上升点与结束点，计算每层铝线的长度，将计算后的每层铝线长度与参考试样每层铝线的平均尺寸进行对比，若尺寸允许误差之间即为合格。本发明具有无损、简单高效的优点，对各种型号的耐张线夹压接质量的检测，均可适用。

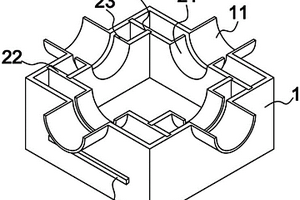

超声波检测仪传感器的测试盒 1086

 0

一种超声波检测仪传感器的测试盒，包括试件盒、安置在试件盒内且能与试件盒分体的试件框，在试件盒的四边分别设有一第一定位弧槽，在试件框的四边分别设有一第二定位弧槽，在试件盒的两侧板上分别设有一条开口，在开口内安置有一块可从开口中抽出的底板，在试件框安置在试件盒内和底板安置在开口中时，第一定位弧槽与第二定位弧槽同轴、试件框位于底板的上方，本实用新型要解决的技术问题是提供本实用新型涉及一种超声波检测仪传感器的测试盒，能解决目前使用超声波检测仪对混凝土立方体试件进行无损检测时，传感器无法快速准确定位且操作繁琐的问题，并且能够坚持多种不同规格的混凝土立方体。

小型粘胶复合消音锯片基体的外圆无损精车加工方法 730

 0

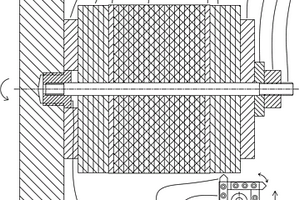

一种小型粘胶复合消音锯片基体的外圆无损精车加工方法，通过垫板、圆弹簧钢板、压板以及端部垫块和锁紧螺帽将将待车外圆的小型粘胶复合消音锯片基体定心夹紧在卧式车床的细螺纹固定可拆装中心轴上，装夹好后启动卧式车床主轴转台做与中心轴旋紧方向相反方向的转动，然后使车刀在片体外圆以平行于中心轴轴线的方向往返双向运动实现外圆车削。本发明实现了小型粘胶复合消音锯片基体的外圆精车加工的拆装夹的操作简易性和方便其车削过程的监视和检测，提高心轴的同心精度稳定性和更换的简易性，夹紧效果优异，有效减小了粘胶复合片体的车削毛刺，实现了锯片基体的高质量无损伤外圆精加工，为粘胶复合消音锯片基体的精加工提供了有力的技术支撑。

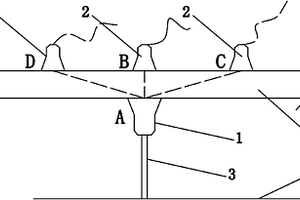

使用无损测厚仪测量楼板厚度的方法 893

 0

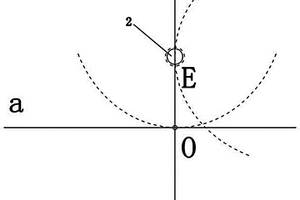

一种使用无损测厚仪测量楼板厚度的方法，包括无损测厚仪，包括以下步骤：一、将无损测厚仪的发射探头固定在楼板的下表面，以发射探头的位置为点A；二、在楼板上表面与发射探头大致对应的位置作三点，即点B、点C和点D；测量线段BC、线段CD和线段BD的长度，将接收探头依次放在点B、点C和点D，由无损测厚仪显示的数据值，分别获得线段AB、线段AC和线段AD的长度；三．计算获得点A至三角形BCD所在平面的距离，该距离即为楼板厚度；通过上述步骤，得到楼板的厚度值。本发明可以快速准确地测量楼板厚度，无需靠被测点周边的墙壁定位，节省了时间，简化了操作；仅靠较少次数的测量，即可获得精确的楼板厚度，获取数据非常快速。

使用无损测厚仪测量楼板厚度的方法 1033

 0

一种使用无损测厚仪测量楼板厚度的方法，包括无损测厚仪，包括以下步骤：一、发射探头固定在楼板的下表面；二、在楼板上表面作一条第一直线段；三、将接收探头贴着第一直线段来回移动，当显示的厚度数据为最小时，将此位置标记为第一点；四、沿第一点作垂直于第一直线段的第二直线段，将无损测厚仪的接收探头贴着第二直线段来回移动，当无损测厚仪显示的厚度数据为最小时，接收探头所在的点标记为第二点，此时无损测厚仪显示的厚度数据即为被测点的楼板厚度；通过上述步骤，快速获得楼板的厚度。

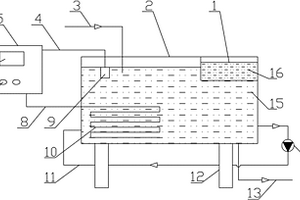

用于液化气瓶焊缝无损探伤检测的X光照片洗片装置 900

 0

本实用新型涉及一种用于液化气瓶焊缝无损探伤检测的X光照片洗片装置，它包括水箱，所述水箱左侧内壁固定安装有加热盘管，所述加热盘管通过电源线与自动电控箱相连，所述水箱的内壁上还安装有温度传感器，所述温度传感器通过信号线与自动电控箱相连，所述水箱的顶部侧壁上安装有药水箱，所述药水箱的下部浸入到水箱内部的水液面以下，所述水箱的两端侧壁通过循环管相连通，所述循环管上安装有水泵，所述水泵通过信号线与自动电控箱相连。此装置能够始终保持用于冲洗X光照片的药水保持特定的温度，而且其受热过程稳定，无需直接对药水进行加热，保证了冲洗质量，而且此设备的成本较低。

螺杆泵流量检测计的无损安装结构 1073

 0

本实用新型提供了一种螺杆泵流量检测计的无损安装结构，其包括下安装板、位于下安装板上方且朝向下安装板上板面弯曲的弧形弹力板，所述弧形弹力板的两端端面均设置有卡槽，所述下安装板上竖直设置有能在其上滑动的一对卡板、且两卡板的上端分别卡入两所述卡槽内；其中，所述弧形弹力板上开设有供传感器连接的安装孔、且安装孔的轴心线与所述下安装板垂直；所述下安装板上还固定连接有对两所述卡板进行限位的两限位组件。本实用新型提供的安装结构无需在泵体上预设或钻安装孔，通过设置在弧形弹力板上的安装孔实现检测计的安装，使得其传感器通过外设的安装孔实现与泵体的接触，避免对泵体造成结构影响。

导磁材料无损实时检测方法和系统 895

 0

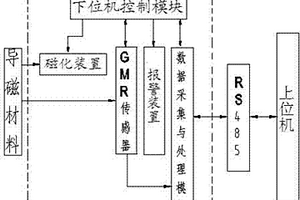

本发明公开一种导磁材料无损实时检测方法和系统，该方法通过巨磁阻传感器采集被磁化后导磁材料的信号，将采集到的信号与现有技术中导磁材料无缺陷状态下的正常值以及内部出现缺陷时磁阻变化的典型值进行比对，来判断导磁材料当前位置内部磁场的流动及缺陷处的磁场扩散状态。该方法采用的系统包括N组GMR传感器芯片组、下位机控制模块、磁化装置、报警装置、数据采集与处理模块和上位机。其中磁化装置实现对导磁材料的磁化和退磁，传感器芯片组用于感应导磁材料的磁阻变化，数据采集与处理模块对传感器芯片组采集到的模拟信号进行处理后与典型值和理想值进行比对。该方法检测成本低，能够对奇异件进行有效检测，且不会对人体构成威胁。

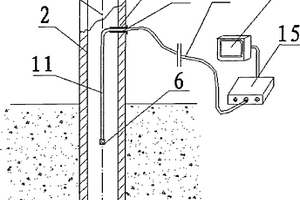

电杆地下基础埋深段内表面裂纹缺陷无损检测装置 660

 0

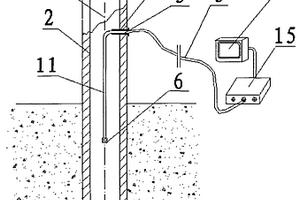

本实用新型提供了一种钢筋混凝土电杆地下基础埋深段内表面裂纹缺陷的无损检测装置,它由支撑套筒和内窥镜系统组成。内窥镜系统由内窥镜探头、信号线、柔性软管、外部控制器、视频监视器、连接器和计算机组成,内窥镜探头由物镜、光源和CCD摄像头组成,柔性软管通过连接器与外部电源和计算机相连。本实用新型的检测装置在现场检测时操作方便,无需对电杆进行拆卸,适用于架空送电线路工程中各类型电杆的安全运行检修。

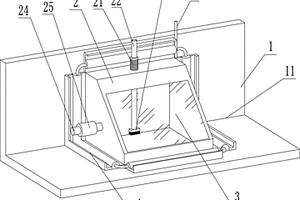

船体角焊缝密封性无损检测装置 1001

 0

本实用新型公开了一种船体角焊缝密封性无损检测装置，包括钢板和夹角处的焊缝，焊缝处设置有中空的检测仓，检测仓后侧面和底面开口，与钢板表面接触配合；检测仓前侧表面为透明斜面结构的视窗；检测仓顶部开设有圆形孔洞，孔洞边缘连接有中空的伸缩节，伸缩节内穿有滴管，滴管上端设置有阀门，下端连接有刷头；检测仓侧表面开设有气孔，气孔内设置有气管，气管一端伸入检测仓内部，另一端与气泵连接；检测仓与钢板的接触部位设置有密封装置，密封装置包括密封垫、压紧装置和自检机构。该装置解决了现有技术需要将检测工装焊接在待检测的钢板表面，费时费力、损坏板材的问题，具有无需焊接且密封效果好、安装拆卸方便，不会损坏板材表面的特点。

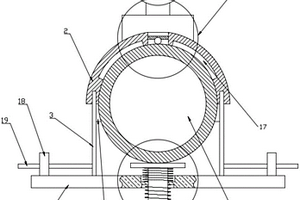

压力管道无损检测的支撑装置 1089

 0

本实用新型公开了一种压力管道无损检测的支撑装置，包括支撑底座，所述支撑底座的上方设有安装板，所述安装板的底部和支撑底座的顶部之间固定连接有升降导向机构，升降导向机构用于驱动安装板上下移动，安装板的顶部两侧均固定连接有固定块，固定块的顶部转动安装有安装环，安装环上固定套设有旋转驱动机构，安装板的顶部固定安装有双轴驱动电机。本实用新型通过驱动弧形压板下移的方式，能够将不同规格的压力管道固定在安装环内，提高适用范围，便于根据检测需要对压力管道的支撑高度进行调节，方便不同身高的人员操作，提高使用灵活性，且便于在检测时对压力管道进行自动翻转调节，省时省力，方便人员操作。

基于爆破源的大坝无损检测系统 730

 0

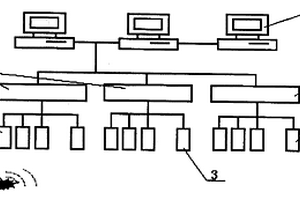

本发明公开了一种基于爆破源的大坝无损检测系统,由爆破源、接收系统、数据记录系统和数据分析处理系统组成,接收系统是由铺设在大坝内的差动电阻式传感器组、振弦式传感器组和铺设在大坝表面的拾震器组构成,爆破源的几何位置选取在大坝的几何中心点或几何中心线上。本发明由于采用设计已知当量的爆破,通过表面和坝体内部安装埋设的传感器来接收弹性波的声学参数,经计算机对这些声学参数及波形变化进行分析,对坝体缺陷及缺陷范围进行确定,实现对大坝进行全面的动态监测。

电杆地下基础埋深段内表面裂纹缺陷无损检测装置和方法 978

 0

本发明提供了一种钢筋混凝土电杆地下基础埋深段内表面裂纹缺陷的无损检测装置,它由支撑套筒和内窥镜系统组成。本发明还提供了一种钢筋混凝土电杆地下基础埋深段内表面裂纹缺陷的无损检测方法,它利用支撑套筒将柔软可弯曲的电子视频工业内窥镜通过电杆的排水孔伸进电杆内部,并定位于电杆轴线位置,内窥镜探头通过外部控制实现上下方向和旋转方向运动,并将采集到的电杆内表面图像传输到外部视频监视器上,供检测人员观察和判断裂纹缺陷状态。本发明现场检测操作方便,无需对电杆进行拆卸,适用于架空送电线路工程中各类型电杆的安全运行检修。

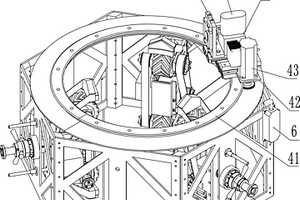

杆管缺陷无损检测机器人装置 729

 0

一种杆管缺陷无损检测机器人装置，它包括爬升系统、轨道系统和检测系统；爬升系统通过轮胎和电机驱动在杆管件表面进行轮式行进；直径调节装置控制支撑架带动轮胎装置轴向移动，夹紧杆管件；数个爬升系统拼接成六方体结构，轨道系统设置在六方体结构顶部；检测系统包括超声波检测仪、无损探伤介质注入装置和探伤设备支架，检测系统与轨道系统上表面连接，绕轨道系统做圆周运动，对杆管表面缺陷进行无损检测。该装置采用轮胎式设计进行爬升，集合了直径调节和油污去除功能，采用导轨式的检测设备运动方式，解决了现有技术效率低，易打滑，只能定点检测，容易错检漏检的问题，具有效率高，可去除油污，可以全方位不间断检测，检测准确的特点。

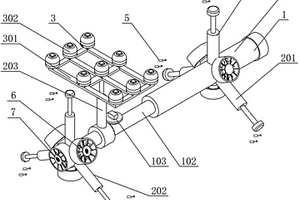

水下大型管道内壁无损检测装置及方法 975

 0

本发明提供了一种水下大型管道内壁无损检测装置及方法，它包括用于对整个装置进行承载的主体躯干；所述主体躯干上安装有用于将其支撑在管道内壁，并配合主体躯干实现管道内部行走的支撑固定支腿；所述主体躯干上安装有实现管道内壁检测的无损检测托架装置；所述主体躯干上搭载有用于驱动整个检测装置实现水下下沉、上浮、前进、后退、转向及平衡功能的多个动力风扇；所述主体躯干和支撑固定支腿与用于控制其动作的液压控制系统相连；所述主体躯干上搭载有用于提供管道内壁目视检查图像和视频的目视摄像头。用于解决水下大型管道内壁无损检测难、检测装置灵活性差的问题，提升管道内壁目视、超声无损检测效率。
