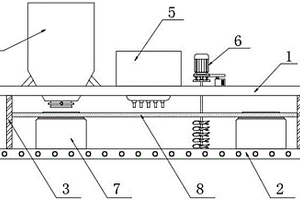

用于生产选矿专用增效剂的反应系统 1111

 0

本实用新型公开了一种用于生产选矿专用增效剂的反应系统，具体涉及增效剂反应设备领域，包括安装板，所述安装板底部设有固定板，所述安装板的两端底部与固定板之间固定设有支撑杆，所述安装板顶部固定安装有上料筒、调料筒和搅拌电机，且调料筒水平方向位于上料筒与搅拌电机之间，所述安装板与固定板之间活动设有反应筒，所述反应筒两侧均设有导向杆，且导向杆固定设于支撑杆的内侧，所述固定板内侧贯穿有传输轴，所述调料筒内部开设有放置腔。本实用新型可使增效剂持续进行配制及反应，无需清理反应釜再进行下一次的配制及反应，配制及反应完成后的增效剂可移至一旁进行灌装，避免占用反应釜空间，提高了生产效率。

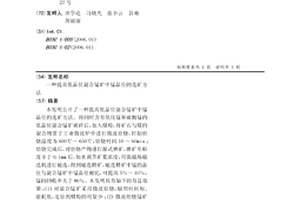

提高低品位混合锰矿中锰品位的选矿方法 981

 0

本发明公开了一种提高低品位混合锰矿中锰品位的选矿方法。将同时含有氧化锰和碳酸锰的低品位混合锰矿破碎后，加入煤粉，将矿石与煤的混合物置于工业微波炉中进行微波焙烧，控制焙烧温度为600℃～650℃，焙烧时间10～60min；焙烧完成后，对焙烧产物进行湿式磨矿，磨矿至粒度小于0.1mm后，加水调节矿浆浓度，用强磁场磁选机进行磁选，得到磁选精矿，磁选精矿中锰的品位与混合锰矿中锰品位相比，可提高5％～10％，锰的回收率大于80％。本发明具有如下的有益效果：(1)对混合锰矿采用微波焙烧，辐照时间短、能耗低，还原剂煤粉的用量少；(2)微波焙烧锰矿物时，由于各组分的升温速率不同，导致锰矿物间形成明显的局部温差，可以有效促进矿物的单体解离；(3)低品位混合锰矿的锰品位可提高5％～10％，是一种低品位混合锰矿的有效选矿方法。

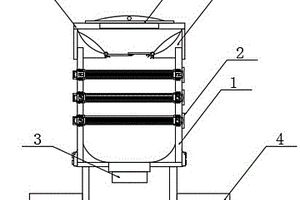

选矿专用增效剂的生产装置 872

 0

本实用新型公开了一种选矿专用增效剂的生产装置，具体涉及浮选剂领域，包括箱体，所述箱体的内部固定安装有多个过滤机构，所述过滤机构包括固定框架，所述固定框架固定安装在箱体的内腔侧壁，所述固定框架的内腔插接有过滤框架，且过滤框架贯穿箱体，所述过滤框架的一端固定安装有固定把手，所述过滤框架的两端均固定安装有震动器，所述箱体的两侧均开设有滑槽，所述滑槽的周向侧内壁固定连接有环形限位板。本实用新型通过设置了过滤机构，过滤框架推动滑动杆向相应的滑槽内腔运动，弹簧固定块推动相应的固定板带动滑动杆向过滤框架的方向运动，解决了现有技术中不便于过滤筛选选矿增效剂的问题。

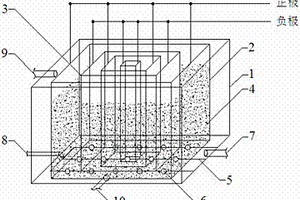

同步去除选矿废水COD及重金属的三维电解装置 765

 0

本实用新型公开了一种同步去除选矿废水COD及重金属的三维电解装置，该装置由三维电解槽、电极板、三维导电粒子、曝气管组成。其中三维电解槽为圆形或方形，电解槽底部均匀布置曝气管，曝气管上均布曝气头，曝气管与压缩空气管道连接；电极板形状为带有一定锥度的圆筒或方筒，采用正负电极交叉套筒的方式进行排列，电极板适当开孔，电极板通过导线与电源连接；三维导电粒子填充于极板间，在曝气作用下均匀悬浮于极板间。选矿废水中的COD在阳极被迅速氧化，重金属离子则在阴极还原为金属单质。该装置提高了有效电极面积，能够形成更加均匀稳定的电场，减小了短路电流，提高了处理效率，COD及重金属的去除效果好。

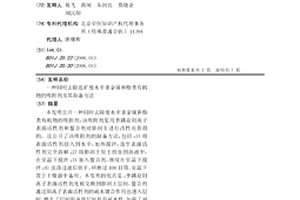

同时去除选矿废水中重金属和酚类有机物的吸附剂及其制备方法 987

 0

本发明公开一种同时去除废水中重金属和酚类有机物的吸附剂，该吸附剂是用季鏻盐阳离子表面活性剂和螯合剂对膨润土进行改性而获得的。还公开了该吸附剂的制备方法，包括：1)将表面活性剂投入到水中，加热搅拌，直至表面活性剂完全溶解；2)将膨润土原土投加到溶液中，在室温下搅拌；3)加入螯合剂，继续在室温下搅拌；4)洗涤过滤后烘干，研磨过100目筛，室温下置于干燥器中备用。本发明的优点是：季鏻盐阳离子表面活性剂先被交换到膨润土层间，螯合剂通过阳离子表面活性剂的疏水键合作用也进入层间，增大了层间距并使层间具有疏水性，加强了对酚类有机物的吸附，同时螯合剂与重金属形成配合物。该吸附剂对选矿废水中的重金属和酚类有机物的同时去除效果良好，如对实际选矿废水中Cd2+的去除率为88.1％，对酚类有机物的去除率为99.9％。

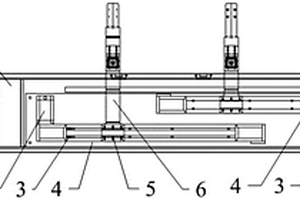

选矿摇床的金属回收驱动系统 628

 0

本实用新型公开了一种选矿摇床的金属回收驱动系统，包括安装板、电机、转动丝杠、导轨、滑块、托臂、接收盘、图像分辨接收装置和驱动工作模块，所述安装板上固定安装有电机，所述电机与驱动工作模块电性连接，所述电机输出轴与转动丝杠活动连接，所述转动丝杠两侧平行设置有导轨，所述转动丝杠上设有滑块，所述滑块两侧与导轨适配连接，所述滑块上设有托臂，所述托臂一端与接收盘连接，所述图像分辨接收装置与驱动工作模块电性连接。本实用新型能完全接收所有的选矿后的贵金属，结构简单，进行多方位的接收，操作方便，安全性较高。

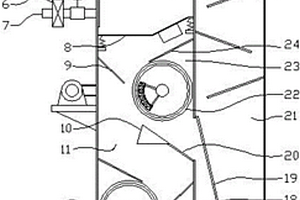

用于钢铁废渣球磨水洗选矿工艺的渣浆液处理装置 636

 0

一种用于钢铁废渣球磨水洗选矿工艺的渣浆液处理装置。它主要是解决现有的钢铁废渣球磨水洗选矿工艺对渣浆液进行回收处理采用的沉淀池分级自然沉淀方法,占用较大场地,沉于池底的渣浆处理困难等技术问题。其技术方案要点是:主室的上部固联有沉淀器,主室的上部一侧设有隔离室,沉淀器的上部设有溢流槽,溢流槽连清水槽,下水管连清水槽,主室的下部设有排液管阀和人孔,主室的底部设有输浆机,输浆机上设有电/手控渣浆阀;隔离室的上部设有接渣浆液进入管的分配器。本实用新型设计合理,体积少,较其它方法投资省,处理渣浆液效果好。可广泛应用于钢铁行业的钢铁废渣球磨水洗选矿工艺中的渣浆液处理。

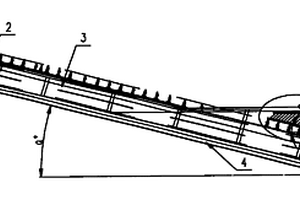

用于水洗选矿粉粒矿泥连续高效脱水输送装置 645

 0

一种用于水洗选矿粉粒矿泥连续高效脱水输送装置。它主要是解决普通螺旋分级机不能连续高效将大部分粉粒矿泥脱水等技术问题。其技术方案要点是:在螺旋轴组件上配合安装螺旋片,螺旋轴组件头部与传动装置组件相配合联接,安装有螺旋片的螺旋轴组件配合套装在高偃槽组件内,螺旋轴组件尾部与提升装置组件相配合联接,在高偃槽组件的高偃腔上部配合安装沉淀器组件。它是在常规螺旋分级机的基础上通过控制螺旋转速、增大螺旋槽中沉降面积,使之能有效控制螺旋槽溢出液中带出的矿泥返砂量及返砂粒度,从而使污水处理负荷下降,它主要是用于磁性钢铁渣球磨水洗选矿及其它水洗选矿工艺中粉粒矿泥产品高效回收及高效连续脱水输送作业。

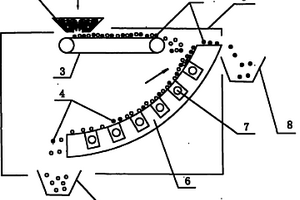

弧形行波电磁选矿机 745

 0

一种弧形行波电磁选矿机,包括机架、进料斗、带式输送机、尾矿斗及精矿斗,进料斗安装在带式输送机一端的上方,带式输送机的另一端下方设有弧形板直线电机,弧形板直线电机的凹槽中嵌有电磁线圈,尾矿斗设在弧形板直线电机的下端出口处,精矿斗设置在弧形板直线电机的上端出口处。本发明的弧形行波电磁选矿机,结构简单,由于没有运动部件,维修极为方便,它能连续进行磁性、非磁性矿料的分选及排矿,同时,通过电磁调节或变频技术,可调节磁场力大小及磁场弧线运动速度,实现不同磁性矿物、不同分选速度的分选作业。

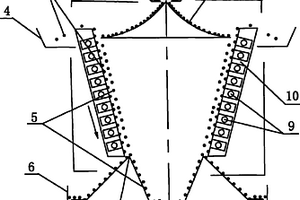

圆锥行波电磁选矿机 976

 0

一种圆锥行波电磁选矿机,包括机架、进料斗、尾矿斗及精矿斗,进料斗的下方设有分料锥,分料锥装在圆锥形直线电机的上开口端,圆锥形直线电机的凹槽中嵌有电磁线圈,上部精矿斗套置在圆锥形直线电机的上端出口处,圆锥形直线电机的下端出口处安装分矿锥,分矿锥的内侧为中心锥形尾矿斗,分矿锥的外侧为下部精矿斗。本发明的圆锥行波电磁选矿机,结构简单,由于没有运动部件,维修极为方便,它能连续进行磁性、非磁性矿料的分选及排矿,同时,通过电磁调节或变频技术,可调节磁场力大小及磁场弧线运动速度,实现不同磁性矿物、不同分选速度的分选作业。

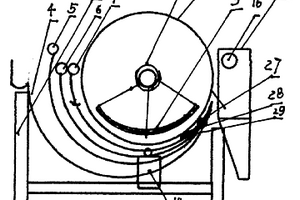

间歇式节水磁力选矿装置 842

 0

本实用新型涉及一种间歇式节水磁力选矿装置。它解决了原有的选矿设备浪费水资源,运营成本高,选矿率低的问题。它是机架上固装有不锈钢转筒,不锈钢转筒内装有磁力块,机架横梁与不锈钢转筒之间由下至上依序间隔装有弧形顺流槽板、一次压喷水管、支杆和二次压喷水管,弧形顺流槽板下开有废料出口,弧形顺流槽板与二次喷水管之间开有活动调节槽口并装有活动槽口板,活动槽口板上装有数块弧形导流板,不锈钢转筒中心轴两端装有轴承,用扣轴卡联接固装在机架的轴承座上,不锈钢转筒中心轴的皮带轮与调速电机上主轴的皮带轮由多根皮带联接,贴近不锈钢转筒一侧机架上装有精矿出料斗和精矿洗落管。本实用新型设计合理,结构简单,成本低廉,选矿率高,节约能源,具有广阔的市场前景。

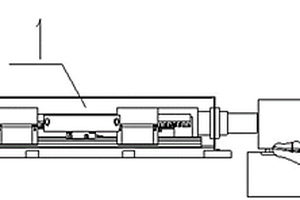

选矿设备永磁直线电机驱动系统 959

 0

本实用新型公开了一种选矿设备永磁直线电机驱动系统，包括永磁直线电机和选矿摇床，永磁直线电机包括底座、静子、电机滑轨及动子；静子安装在底座上，静子顶面上有两条相互平行的电机滑轨，电机滑轨能够在静子上滑动；动子安装在电机滑轨上；选矿摇床包括床座、摇床滑轨及床面；床座顶面上有两条相互平行的摇床滑轨；床面通过螺栓安装在摇床滑轨上，永磁直线电机的动子与床面连接，电机滑轨与摇床滑轨平行。本实用新型的选矿摇床由直线电机直接驱动床面，可控制床面的运动振幅、运动周期及周期内各时间点的运动速度，便于对不同矿石粒度对摇床的冲程、冲次和连续曲线优化，提高了选矿选别率和矿料回收率。

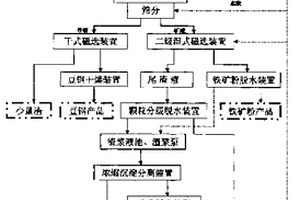

钢铁废渣球磨水洗选矿暨渣浆液处理工艺及装置 1021

 0

一种钢铁废渣球磨水洗选矿暨渣浆液处理工艺及装置。它主要是解决现有钢铁废渣球磨水洗选矿暨污水处理工艺过于简单,尤其是不能对渣浆液进行回收处理等技术问题。其技术方案要点是:它包括现有的湿式球磨筛分工艺、干式磁选工艺和湿式磁选工艺,其特征在于磁性钢铁废渣通过输送筛装置送入湿式球磨装置后加水进行湿式球磨,经筛分后,其钢豆渣经过干式磁选工艺选出含水豆钢,经干燥装置制得豆钢产品,湿式球磨筛分得到的矿液进行湿式磁选工艺流程选出矿粉、经脱水装置制得铁矿粉产品,其渣浆液经分级、粗颗粒渣脱水、渣浆液浓缩沉淀、渣浆脱水制得尾渣附产品和循环利用清水。它占地少,投资省,能充分回收资源,解决了钢铁废渣开发利用生产中的二次污染问题。

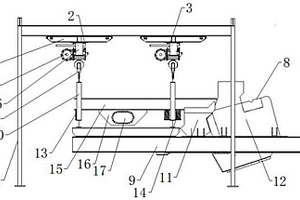

悬振圆环选矿机 734

 0

本发明专利涉及选矿机技术领域，尤其为一种悬振圆环选矿机，包括支撑框架，所述支撑框架的下端左侧设置有第一悬吊装置，所述支撑框架的下端右侧设置有第二悬吊框架，所述第一悬吊装置、第二悬吊装置包括承载座、悬吊座、悬吊电机与悬吊挂钩，所述支撑框架通过第一悬吊装置与第二悬吊装置连接有选矿装置，所述选矿装置包括下承载框架、上承载框架、第一选矿下料斗和第二选矿下料斗，所述下承载框架的左上侧设置有上承载框架，所述第一震动支撑弹簧、第二震动支撑弹簧的上侧设置有振动选矿斗，通过设该装置能够对较大，比重粗，细粒矿物的分选回收率提高，并且结构简单合理，对较大、比重粗，细粒矿物分选收集，提高整体的分选效率与质量。
