深部金矿阶梯式找矿方法 755

 0

本发明公开了一种深部金矿阶梯式找矿方法，包括如下步骤：（1）筛选有利成矿区域；（2）在选定的区域内按照一定的距离布设地球物理测线，沿测线进行高精度地球物理探测，获取每一测点的探测数据；（3）进行地球物理数据处理，形成等值线图；（4）建立深部金矿地质-地球物理找矿模型；（5）根据深部金矿阶梯式成矿模式和地质-地球物理找矿模型，判别控矿断裂深部倾角阶梯式变化部位，圈定深部金矿位置、形态和规模。

用于选矿采矿的自动排料装置 679

 0

本实用新型涉及矿石开采技术领域，公开了一种用于选矿采矿的自动排料装置，包括箱体，所述箱体的顶部连通有进料口，所述进料口的底部连通有筛分箱，所述筛分箱的底部开设有若干筛分孔，所述筛分箱底部的右侧开设有出料口；本实用新型通过箱体、进料口、筛分箱、筛分孔、出料口、导流箱、筛分轴、传送叶轮、筛分箱、第一电机、支撑板、隔板、固定板、水泵、进水管、进水滤网、输送管、传送带、第二电机和通孔的设置，使此装置具备可以对排料产生的灰尘进行处理，并对细小颗粒矿石进行筛分处理的优点，同时解决了现有的排料装置结构简单，在排料过程中，易产生大量灰尘，且无法对细小颗粒进行筛分处理的问题。

露天采矿用高效节能矿石处理装置 1250

 0

本发明涉及露天采矿技术领域，且公开了一种露天采矿用高效节能矿石处理装置，处理箱顶端开设有进料口，进料口下方的处理箱内部固定安装有粉碎箱，粉碎箱中对称安装有粉碎辊，两个粉碎辊相互啮合，粉碎辊前侧固定安装有第一带轮和第二带轮，第一带轮与第一转接轮皮带传动连接，第一转接轮安装在处理箱侧壁，第一转接轮与第二转接轮锥齿轮传动连接，第二转接轮与震动装置皮带传动连接，粉碎箱下方安装有筛料装置，筛料装置与震动装置连接，筛料装置两侧上方对称安装有输料装置，筛料装置下方的处理箱两侧对称安装有除尘装置。本发明节能环保，维护方便，且能够对不合格矿石进行重新输送粉碎，提高粉碎质量，且能够降低粉尘污染。

测定热再生沥青混合料旧矿料迁移程度的试验装置与试验方法 826

 0

本发明公开了一种测定热再生沥青混合料旧矿料迁移程度的试验装置与试验方法，该试验装置主要是由控制系统、加热与保温装置和筛分装置组成，试验方法利用上述试验装置，按照试验准备、测定和结果整理三个步骤进行，通过拌制热再生沥青混合料和普通沥青混合料，再经旋转筛筛分，最后通过对比测定黏附在新集料上细颗粒矿料的质量计算得出其迁移程度。上述试验装置和试验方法测得的试验结果快速、准确、可靠，为研究不同条件下旧矿料颗粒的迁移状态与迁移规律提供了依据，能够促进热再生沥青路面技术的推广和应用。

矿山采矿用的运输小车 996

 0

本实用新型涉及采矿运输设备技术领域，且公开了一种矿山采矿用的运输小车，包括底板，所述底板的顶部固定安装有车体，所述车体内腔的顶部设有进料仓，且车体内腔底部的两侧均固定连接有伸缩杆，所述伸缩杆的顶部活动套装有弹簧，且伸缩杆的顶部固定连接有筛选箱。该矿山采矿用的运输小车，通过震动电机以及伸缩杆和弹簧的配合，使筛选箱进行震动，利用一级筛选网对进料仓内的矿石进行初级筛分，并利用储料仓对初级筛分的矿石进行储存，同时，利用二级筛选网对储料仓内的矿石进行二级筛分，将矿石中的小碎块和粉尘筛选出，并利用收集仓进行收集，从而在矿石运输过程中对矿石进行筛分和归类，便于后序的加工。

降低铁精矿中硫含量并分选钴精矿的选矿系统 901

 0

本实用新型提供一种降低铁精矿中硫含量并分选钴精矿的选矿系统，选矿系统包括通过输送带或管道依次连接的破碎设备、筛分设备、预先磁选设备、球磨设备、分级设备、铜钴混合精矿粗选浮选设备、混合精矿分级再磨设备、铜精矿精选浮选设备和铜精矿浓缩过滤设备，选矿系统还包括第一磁选系统和第二磁选系统，铜钴混合精矿粗选浮选设备的精矿出口连接混合精矿分级再磨设备，尾矿出口连接第一磁选系统，铜精矿精选浮选设备的精矿出口连接铜精矿浓缩过滤设备，尾矿出口连接第二磁选系统。本实用新型将铜钴混合精矿粗选浮选的尾矿和铜精矿精选浮选的尾矿，这两部分矿物分开处理，避免铁精矿中的硫超标，同时分选回收钴精矿，避免了钴精矿的流失。

瓷筛条的筛网 830

 0

本实用新型公开了一种瓷筛条的筛网,属于筛分领域,主要是针对物料在筛分过程中对筛网的磨损和腐蚀减少使用寿命的问题。其方案是将一端固定在梁架上的弹性金属芯条外径上装置一具有耐磨损、耐磨损的保护套,所述的保护套是由一具有一定长度和壁厚的瓷管,也可以是一具有一定长度和壁厚的高分子材料管。在保护套与梁架之间,及保护套与端头垫套之间设置有弹性元件。本技术方案利用了瓷套管的耐磨耐腐蚀特性,并从结构上保证了其实用性,实现了一个瓷套装置在弹性金属芯条上的应用组成筛网的新型结构,具有了对特定工作用途的实用价值和积极的效果。适于钢厂、矿区等场合。

筛砂板可拆卸的筛砂机 1004

 0

本实用新型公开了一种筛砂板可拆卸的筛砂机，属于砂矿机械领域。其技术方案为：一种筛砂板可拆卸的筛砂机，包括机架，还包括活动设置在机架上的筛砂板和用于振动筛砂板的振动机构；机架包括水平底架和倾斜设置在水平底架一端的方形框架，方形框架包括左侧板、右侧板、上侧板和下侧板，右侧板开设有筛砂板安装口，左侧板、所述上侧板和所述下侧板内侧均开设有与筛砂板安装口连通的安装槽，振动机构包括设置在机架上的电机一和与电机一的输出轴连接的凸轮，方形框架左侧板下部设置有与安装槽连通的缺口，凸轮位于缺口内且能够与筛砂板接触。本实用新型的有益效果为:可以随时方便快捷的更换筛砂机的筛砂板，以及筛砂板可调节角度和自动敲打筛砂板防止筛网阻塞。

金属矿无尾矿化生产的尾矿综合利用装置 702

 0

本实用新型公开了一种金属矿无尾矿化生产的尾矿综合利用装置，涉及尾矿处理设备技术领域。本实用新型包括本体、进料管、筛板和复位弹簧，进料管内壁固定连接有电磁铁，进料管一侧面固定连接有接料管。本实用新型通过将尾矿加入加料箱中，然后通过进料管和第一导料板进入筛板表面，当矿料通过进料管时，通过给电磁铁间断性通电，使矿料中的铁吸附到电磁铁表面，从而提取矿料中的铁，使资源利用最大化，通过出水管向筛板加水，可以冲洗矿料，将矿料中的泥沙冲洗，通过筛板震动，使筛板上洁净的金属移向筛板的右端，通过第二导料板使金属移出筛板，为下一步提取做准备，装置操作简单，效率高，便于工作人员使用。

铁矿用自动化洗矿选矿装置 697

 0

本实用新型公开了一种铁矿用自动化洗矿选矿装置，包括洗矿桶和支撑板，所述支撑板的顶端左侧中部设置有电机，所述第二固定座的中部转动连接有转杆，所述洗矿桶的外侧中后部固定连接有齿环，所述洗矿桶的内侧后端等距固定连接有四个卡扣，所述洗矿桶的内壁设置有螺纹内环。本实用新型中，通过水泵上的抽水管和排水管将水带入洗矿桶，电机转轴上的橡胶带与转杆相连带动转杆转动，转杆带动圆齿轮转动，圆齿轮与齿环啮合并带动洗矿桶转动，配合洗矿桶内的螺纹内环对矿石进行清洗，并向后输送，筛网对矿石进行筛选，洗矿桶内部设置的螺纹内环卸下更换即可，实现清洗和筛查一体化和避免了洗矿和选矿设备的整个更换，节省资金。

铁矿选矿厂尾矿高效回收工艺流程 1029

 0

本发明涉及选矿技术领域，公开了一种铁矿选矿厂尾矿高效回收工艺流程。它包括高梯度磁选机、隔渣筛、浓密箱、离心跳汰机、床石回收筛，分别通过管道串联而成。本发明采用强磁、隔渣筛、浓密箱与离心跳汰机组合的工艺流程，铁矿选矿厂尾矿通过渣浆泵输送至高梯度磁选机，其精矿给入隔渣筛，尾矿直接排尾；隔渣筛筛上返回选矿厂原有的磨矿系统进行再磨，筛下进入浓密箱；经过浓密箱进一步提高浓度后，浓密箱底流进入离心跳汰机，进行选别；离心跳汰机尾矿通过床石回收筛后直接排尾，床石回收后返回离心跳汰机，精矿用渣浆泵输送至选矿厂原有的精粉过滤系统进行过滤。本发明具有工艺合理、技术可靠、过程稳定、适应性强的特点。利用本发明公开的铁矿选矿厂尾矿高效回收工艺流程，操作稳定、选矿指标高，既可实现资源的综合利用，减少对环境的污染，又可显著的增加选矿企业的经济效益。

矿井采矿用矿石分选装置 1005

 0

本实用新型公开了一种矿井采矿用矿石分选装置，包括筛分箱，筛分箱顶部右侧设置有填料斗、底部设置有带有封盖的底出料口，填料斗内侧设置有防尘结构，筛分箱周向内壁上固定有若干个从上到下均匀分布的筛选板，从上到下的各筛选板的孔径依次变小，筛分箱左侧对应各筛选板的位置分别开设有侧出料口，侧出料口内侧设置有挡尘布帘。与现有技术相比的优点在于：本实用新型在矿石筛选工作中，通过防尘结构、挡尘布帘和封盖的配合，能够有效阻挡灰尘从筛分箱内向外排放出来，从而不会让大量的灰尘排放到大气中污染环境或危害人体健康；本新型通过多个筛选板能够实现多级筛选，一次性便可将矿石筛选的更加精细，筛选效率更高。

降低铁精矿中硫含量并分选钴精矿的选矿系统及选矿工艺 655

 0

本发明提供一种降低铁精矿中硫含量并分选钴精矿的选矿系统及选矿工艺，选矿系统包括通过输送带或管道依次连接的破碎设备、筛分设备、预先磁选设备、球磨设备、分级设备、铜钴混合精矿粗选浮选设备、混合精矿分级再磨设备、铜精矿精选浮选设备和铜精矿浓缩过滤设备，选矿系统还包括第一磁选系统和第二磁选系统，铜钴混合精矿粗选浮选设备的精矿出口连接混合精矿分级再磨设备，尾矿出口连接第一磁选系统，铜精矿精选浮选设备的精矿出口连接铜精矿浓缩过滤设备，尾矿出口连接第二磁选系统。本发明将铜钴混合精矿粗选浮选的尾矿和铜精矿精选浮选的尾矿，这两部分矿物分开处理，避免铁精矿中的硫超标，同时分选回收钴精矿，避免了钴精矿的流失。

基于计算机视觉的振动筛筛网破损检测方法、系统及装置 650

 0

本发明提供了基于计算机视觉的振动筛筛网破损检测方法、系统及装置，方法包括获取胶带运输机上承载矿石的原始图像，矿石由设置在所述胶带运输机上方的振动筛筛网过滤至所述胶带运输机上；对所述原始图像进行处理，得到矿石粒度的分割结果；基于所述分割结果中矿石轮廓的尺寸信息，筛选出需检测矿石；将所述需检测矿石的粒径与筛网孔径进行比较，得到筛网状态。本发明通过计算机视觉，对胶带运输机上的矿石进行分析，判断筛网的尺寸，解决传统的人工巡检不及时、主观性强的弊端，能够做到在机器运行时实时的检测，定量、定性的判断，对筛网的破损程度给出预测结果，使得在筛网破损后能被及时的发现，减小生产损失。

矿山粉料的分级筛分平台 742

 0

本实用新型公开了一种矿山粉料的分级筛分平台，包括壳体，所述壳体内设有粉碎组件，所述壳体上还固定连接有过滤板，所述壳体的一侧壁还安装有第一伺服电机，所述第一伺服电机上设有推动组件，所述壳体的内侧壁上还滑动连接有活动网，所述活动网上安装有多个顶针，所述活动网上还安装有第一磁石，所述壳体的外侧壁还滑动连接有第二磁石，所述第二磁石内穿插有第二往复丝杠，所述第二往复丝杠的上端通过齿轮组与第一伺服电机连接。本实用新型通过顶针、第一往复丝杠、第一磁石、活动网、第二磁石、第二往复丝杠、第一斜齿轮、第二斜齿轮等结构的相互作用，可以保持过滤孔的畅通性，减少堵塞情况的产生，从而保证分级筛选效果。

地质矿石检测用筛选取样装置 1057

 0

本实用新型涉及一种地质矿石检测用筛选取样装置，包括向下倾斜设置的滤网安装框架，滤网安装框架上端为矿石进料口，滤网安装框架下端为矿石出料口，滤网安装架上横向等间距设置有若干上横向滤板，滤网安装架的内侧对称开设有滑槽，滑槽与上横向滤板和滤网安装架连接点同侧，且滑槽位于上横向滤板下方，滑槽内滑接有纵向滤网，纵向滤网包括框体、若干下横向滤板和过滤条，若干下横向滤板横向等间距固设在框体内，若干过滤条纵向等间距固设在下横向滤板之间，框体与滤网安装框架之间通过螺栓连接。本实用新型通过移动纵向滤网，上横向滤板、下横向滤板和过滤条形成不同尺寸的落料孔，实现适用不同种类的矿石取样工作。

影响骨骼矿化作用药物的筛选系统 671

 0

本发明涉及一种影响骨骼矿化作用药物的筛选系统，包括：受试组的斑马鱼胚胎；阳性控制组的斑马鱼胚胎；阴性控制组的斑马鱼胚胎；钙黄绿素染剂；影像采集系统；影像分析及统计软件。本发明与传统用茜素红染色方法相比，用染色的有无代替染色深浅评价骨骼形成的变化，解决了传统染色通过深浅程度判断易受染色条件、染色时间、操作等外界因素影响，克服了无法准确反映骨骼矿化程度的缺陷。

混凝土制备尾矿砂骨料筛选设备 769

 0

本实用新型公开了一种混凝土制备尾矿砂骨料筛选设备，涉及混凝土材料技术领域。本实用新型包括筛分箱体，筛分箱体顶部和底部分别固定连接有与筛分箱体连通的进料口和收集管道，筛分箱体内自上而下开有多个第一限位滑槽，第一限位滑槽内一端固定连接有复位弹簧，筛分箱体内自上而下设有多个筛分筐，筛分箱体一侧面开有多个与筛分筐相配合的出料口，筛分筐两侧面均固定连接有与第一限位滑槽滑动配合的限位滑块，限位滑块一端与复位弹簧固定连接，筛分筐一端固定连接有连接杆。本实用新型不仅有效的清理掉筛分过程中产生的烟尘，减少在容器内部的残留，而且节约了能源，提高了筛分效果，降低了生产成本。

自动化矿渣粉筛选机 815

 0

本实用新型公开了一种自动化矿渣粉筛选机，包括进料口、筛选腔、筛选机构和粗料出口，所述筛选腔包括隔板、细料出口、腔体和固定杆，所述隔板设置于所述腔体下方，所述固定杆设置与所述腔体内，所述细料出口设置于隔板上，所述筛选机构包括进料挡板、筛网和出料挡板，所述进料挡板以及出料挡板同筛网之间均通过铰链实现连接，所述筛网上设有同固定杆相配合的凹槽，本实用新型通过可以旋转的进料挡板和出料挡板以及可以转动的筛网来实现自动筛选以及粗料和细料的出料，当需要出料时，所述筛网和出料挡板旋转至同粗料出口相平行，从而达到粗料自动出料的效果。本实用新型结构合理，自动化强，筛分效果好，实用性强。

合金矿自动撕包、取样、筛分、破碎系统 619

 0

本发明公开了一种合金矿自动撕包、取样、筛分、破碎系统，包括电动葫芦、撕包机、称重均匀给料称、试样提升机、均匀给料器、收集弃料皮带机、接料小车和电气控制系统等装置，整套设备实现机械上料、自动撕包、称重、均匀给料、提升、缩分、筛分、破碎、物料收集装包。所有工作自动完成不用人工操作，大大节省了人力，实现大批量抽样更具有代表性，避免了人为因素造成的不利影响，撕包机采用双轴反向转动，切刀采用菱形折弯结构，确保撕包更可靠，往复式缩分器可实现料流全断面取样，多断面取样。取得试样更符合标准要求，四级圆筒筛实现大量物料筛分，各粒级准确称量，无物料损失，收集弃料皮带自动将筛分称量后的物料收集运输到接料包内。

用于矿铁粉化验的过滤筛 781

 0

本实用新型公开了一种用于矿铁粉化验的过滤筛，包括外壳，外壳内部固定有圆柱形的筛筒，筛筒中心设置有旋转轴，旋转轴上设置有若干个横梁，旋转轴内部设置有与外壳下方相贯通的第一导管，横梁内设置有贯穿横梁的第二导管，横梁的顶部与筛筒滑动接触，横梁的外侧设置有若干个与第二导管相连通的通孔，第一导管的底部与外壳之间连接有回流管，回流管分别连接有进气管和出气管，进气管位于出气管的上方，出气管与回流管的接口处固定有第一滤网，回流管与第一导管的接口下方活动插接有第二滤网，第二滤网的外侧包裹有密封条，第二导管与通孔的内径之比为7∶1。本实用新型能够改进现有技术的不足，在过滤的同时实现快速风干。

矿用检验振动筛 890

 0

本发明公开了一种矿用检验振动筛,本发明包括机架和分别各自通过弹性支撑元件与机架连接的二级直线振动筛和三级直线振动筛,二级直线振动筛和三级直线振动筛各自设有激振器,二级直线振动筛的上层筛网的筛上物出料口、二级直线振动筛的下层筛网的筛下物出料口以及三级直线振动筛的所有出料口各设有一个料盒,二级直线振动筛的下层筛网的筛上物出料口与三级直线振动筛的进料口相通,三级直线振动筛的三层筛网孔径位于二级直线振动筛的上层筛网孔径和下层筛网孔径之间。本发明两个直线振动筛能同时工作且相互之间无干扰,既不易发生筛面卡料又不易发生物料流失,筛分准确性高。

铁矿石粉碎筛分设备 630

 0

本实用新型属于铁矿石加工领域的一种铁矿石粉碎筛分设备，包括基座基座内左侧开设有废料槽，基座顶部左侧设有两个固定座，前侧固定座前端固定连接有第一驱动电机，两个固定座之间转动连接有多根第一传动轴第一传动轴上固定套接有多个第一辊轮和第二辊轮，第一传动轴两端均固定套接有皮带轮，基座顶部左侧固定连接有料箱，料箱顶部固定连通有进料斗，第二驱动电机输出端固定连接有第二传动轴，第二传动轴上固定套接有破碎辊，第三驱动电机输出端固定连接有第三传动轴，第三传动轴上固定套接有粉碎辊，料箱内固定连接有筛网，料箱右端固定连通有出料斗；此设备筛分效率高、效果好，且能对铁矿石中潮湿的泥土进行剥离。

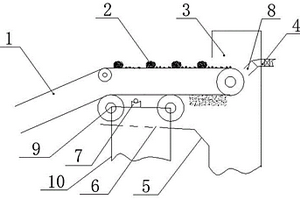

磁性矿渣筛选系统 881

 0

本申请涉及一种磁性矿渣筛选系统，涉及采矿设备的领域，其包括第一皮带输送机、第二皮带输送机与第三皮带输送机，第一皮带输送机包括第一机架、上料端皮带辊、下料端皮带辊、第一输送皮带与第一驱动电机，上料端皮带辊与下料端皮带辊均转动连接在第一机架上，第一输送皮带套设在上料端皮带辊与下料端皮带辊上，第一驱动电机固定连接在第一机架上，且第一驱动电机与上料端皮带辊或下料端皮带辊传动连接，下料端皮带辊为磁性辊；第二皮带输送机的上料端与第三皮带输送机的上料端均设置在第一皮带输送机的下料端的下方。本申请能够通过下料端皮带辊对矿渣进行筛选，提高了磁性矿的利用率，减少了资源的浪费。

矿石筛分用接料装置 876

 0

本申请公开了一种矿石筛分用接料装置，属于矿石生产加工技术领域，包括筛分机本体，筛分机本体的右侧外壁从上至下固定连通有多个均匀分布的出料管，多个出料管的右侧均向下倾斜设置，多个出料管的下端均固定连接有固定管，筛分机本体的内部位于相邻的两个出料管之间均固定连接有筛网，多个固定管的下方均设置有接料箱，多个接料箱的上端均开设有开口，多个接料箱的外壁上侧均滑动套接有活动框，多个活动框的内部上侧均固定连接有顶板，多个顶板的下端均与接料箱的上端抵紧，多个顶板的上端中部均固定连通有波纹管。本申请便于对筛分后的多种大小的矿石进行接料，省时省力效率高；提高了接料箱的使用寿命。

石墨矿石破碎筛分系统 923

 0

本实用新型公开一种石墨矿石破碎筛分系统，包括设置于地下的破碎室，破碎室的上方安装有破碎机，破碎室内安装有第一输送机构，第一输送机构的出料端延伸至地面，出料端下部衔接有筛分机，筛分机内倾斜布置有筛板，筛分机上在筛板的位置较低端设置有第一出口，筛分机的底端设置第二出口，第一出口处安装有回收通道，回收通道的末端衔接收集室，收集室与破碎室之间设置有第二输送机构，第二输送机构的出料端与破碎机的第二进料口衔接。该系统采用地下破碎和碎石实时收集进行二次破碎的方式对石墨原矿进行破碎筛分，减少地上粉尘污染，减少场地占用率。

新型自动化矿渣粉筛选机 744

 0

本实用新型提供一种新型自动化矿渣粉筛选机，包括固定板、振动电机、左弹簧连接杆、右弹簧连接杆、分选箱、导料斗以及分选筛网，所述固定板通过螺钉固定在机架内左侧面上部位置，所述振动电机安装在固定板右侧面上，所述左弹簧连接杆固定在固定板右侧面下部，所述右弹簧连接杆安装在机架内右侧面下部，所述分选箱固定在机架右侧面下部，所述导料斗设置在分选筛网正下方的机架内右侧面上，且导料斗右端延伸至分选箱内，所述分选筛网固定在左弹簧连接杆以及右弹簧连接杆上端，该设计实现了矿渣粉快速筛分功能，本实用新型结构合理，自动化程度高，筛分效果佳，实用性强。

矿石生产用筛分装置 957

 0

本申请涉及矿石生产技术领域，且公开了一种矿石生产用筛分装置，包括机架和设置在机架下方的壳体，壳体的顶部沿边和机架的下表面均对称安装有U型座，上下两个U型座之间安装有摆动杆，摆动杆的两端与U型座均转动连接，机架的顶部固定安装有驱动电机，驱动电机的输出端同轴连接有往复丝杆，往复丝杆上螺纹套接有匹配的丝杆滑块，机架的侧壁上对称连接有与摆动杆相对应的导向杆，导向杆上滑动设置有匹配的导向套，导向套的底部铰接有连杆。本申请不仅方便筛网进行自动往复摆动筛分，有效提高筛分效率，而且便于根据需要对筛网进行拆装维护。

瓷砖加工用非金属矿物制品过筛装置 630

 0

本实用新型涉及瓷砖制造技术领域，公开了一种瓷砖加工用非金属矿物制品过筛装置，包括过筛仓体、过筛机构和驱动结构，所述过筛机构和驱动结构均安装在过筛仓体的内腔中，所述过筛机构设置在驱动结构的上方，所述过筛机构主要由过筛板、销轴和倾斜筛网组成，所述过筛板通过销轴活动连接倾斜筛网，且过筛板的下方设置有驱动结构，本实用新型的瓷砖加工用非金属矿物制过筛装置，通过驱动结构可以带动过筛机构中的倾斜筛网做向上运动，以及凸起块在过筛板过筛孔中的上下运动，进而能够同步的实现对倾斜筛网的联动筛分和过筛板的防堵塞工作，提高了筛分仓的工作效率，具有防止堵塞和筛分效果好等特点。

煤矿用破碎筛选过滤装置 898

 0

本实用新型涉及煤炭生产技术领域，且公开了一种煤矿用破碎筛选过滤装置，包括机体、设置在机体顶部的入料口和设置在机体前侧的出料口，机体内腔的左右两侧分别固定设置有两组固定板，两组固定板之间固定设置有中心轴，两组中心轴的外侧分别活动套接有筛分板和过滤板。该煤矿用破碎筛选过滤装置，通过旋转电机和破碎刀可对煤炭进行破碎处理，通过设置筛分板可对破碎后的煤炭进行处理筛选，将较大的煤炭导入第二收纳盒内，通过设置过滤板可对筛选后的煤炭再次进行过滤，将中型的煤炭导入第一收纳盒内，过滤后的小型煤炭掉入机体内腔的底部，由此即可便捷的对煤炭进行破碎筛选过滤操作，为操作人员的工作提供了便利。
