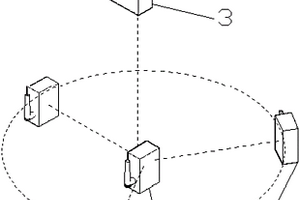

本实用新型提供了一种微位移监测系统,涉及工程监测技术领域,包括服务器、超宽带定位基站和超宽带定位器,超宽带定位基站有三个,均固定于地质稳定区域,超宽带定位基站包括电源和射频无线收发器,超宽带定位基站之间经射频无线收发器建立无线数据连接;超宽带定位器位于微位移监测点,包括电源、射频无线收发器和通讯模块,超宽带定位基站经射频无线收发器与超宽带定位器建立无线数据连接,超宽带定位器经通讯模块与服务器连接。本实用新型采用超宽带定位技术,不使用额外同步网络且定位精度高,通过计算定位的坐标差值即可获知微位移量,同时本装置自动化程度高,当采用太阳能充电电池后非常适合野外使用,避免了架设线路增大监测成本。

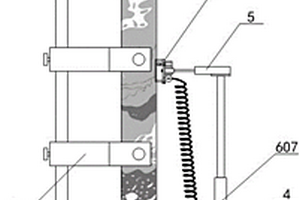

本实用新型涉及地质岩层分析技术领域,公开了一种适用于碳酸盐岩古岩溶储层岩心柱的粉末样品采集装置。即一方面通过垂直升降机构、水平直线往复运动机构、采集机构安装板以及板上各部件的配置,可以实现自动升降至目标位置并自动打磨得到粉末样品的采集过程,从而相对于传统人工方式,可大大方便采集粉末样品,提高采样效率,另一方面通过底座、立柱和若干岩心柱夹持臂的配置,可以构成使碳酸盐岩古岩溶储层岩心柱呈竖直状态的夹持机构,并减小在打磨时的振动幅度,确保岩心柱不会碎裂。此外,由于进行稳定同位素检测的粉末样品用量需求极少,一般在几百毫克以下,通过工控机进行精确打磨,可以避免过度磨损岩心柱,进一步确保岩心柱不会损伤。
本实用新型公开了一种水电站用降阻接地网装置,包括有依次连接的引出线、电极单元、连接线和泄流环;所述泄流环圆周上还设置有接地棒;所述电极单元包括有依次用连接线连接的防冻剂金属电极单元、防腐填料金属电极单元和降阻填料金属电极单元;所述接地棒包括有连接棒和尖头棒;所述连接棒一端与泄流环固定连接;所述连接棒的另一端与尖头棒活动连接;所述尖头棒的尖头端设置有一段螺旋部;所述尖头棒表面上还设置有刻度标识;所述尖头棒上活动设置有分体式的限位卡盘;本实用新型所采取的技术方案解决了由于不同地区的地质情况不同导致泄流接地棒难以插入的问题,以及泄流环接地棒插入深度难以调整影响降阻效果的问题。

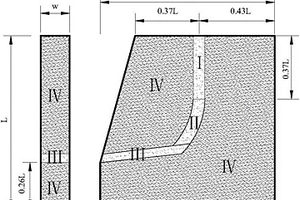

本实用新型属于地质力学模型制备技术领域,具体涉及三段式滑坡物理模型,包括模拟基岩和滑体的主体部分即第Ⅳ部分,主体部分内依次包括第Ⅰ部分、第Ⅱ部分和第Ⅲ部分,第Ⅰ部分为有垂直的拉裂段,第Ⅱ部分为弧线形状的锁固段,第Ⅲ部分为蠕滑段,蠕滑段倾角为0‑8°,较高的一端通过锁固段与拉裂段下端连接,较低一端延伸至主体部分的侧壁,所述的侧壁上有斜坡,主体部分为五边形块体。各部分由水泥、石膏粉、石英砂、水按照不同比例配置制成。本实用新型提供的三段式滑坡物理模型,与野外斜坡结构高度吻合,能有力保障“蠕滑—拉裂—剪断”变形破坏过程的再现,模型的制备方法操作方便,取材易行,用料经济节约。
本实用新型涉及一种用于岩石样品拍照的专用相机支架,包括中轴、架体和底座,中轴顶部设有固定件,相机专用1/4螺丝可旋入设置在固定件上的通孔中,架体顶部设有可旋转的调节环,设有外螺纹的中轴可旋入设有内螺纹的调节环通孔并进入架体沉槽中,旋转调节环即可调节相机支架的整体高度,架体上部设有万向接头,接头上设有LED灯具,底座上的电路仓中设有用于控制灯具的电路开关和为其供电的电池仓。本实用新型可为相机提供一个稳定的支撑,连接相机后能使相机镜头垂直于水平面,便于拍摄放置在水平面上的岩石样品,且在光照不充足时可提供稳定光源,极大方便了地质工作者拍摄岩石样品,具较强实用性。

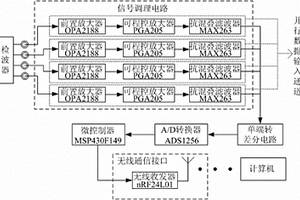

本实用新型公开了具有并行采集通道的地震信号采集装置,包括依次与检波器相连的信号调理电路、A/D转换器以及微控制器,信号调理电路为设有并行数据输入通道的信号采集模块,在信号调理电路上则设有供A/D转换器连接的单端转差分电路。本实用新型采用高集成化的硬件结构,实现了多路地震信号的并行输入与处理,在满足系统高集成化以及低功耗需求的同时,也提高了装置的便携性,使其更有利于野外施工及地质条件恶劣等地震探测环境中的应用,实用性极强。
一种端头超径灌注桩用扩孔钻头,属钻取扩孔桩的钻机钻头技术领域。钻头结构为:用作与钻杆连接的变径接头的下部固联有外环套和内环套,内、外环套之间活动地设置有导向杆,导向杆顶部的内、外环套之间设有弹簧,四组设有刀头的刀架均布铰接在变径接头底部,每组刀架由相互铰接的两个条形刀架组成,且条形刀架的下部固联在导向杆上。它能方便有效扩孔,施工形成端承桩,从而提高灌注桩单桩的荷载承载能力,在以非基岩为持力层的地质情况下,为高层、超高层、工民建工程的桩基施工创造了条件。
本实用新型是一种专为地质勘探,油气田及其他所有钻井起钻防喷而设计的一种井控安全设备,由起出立柱数电路,立柱破裂报警电路,选择立柱数及自动灌浆电路,中溢声光报警电路,井内立柱数电路,一次灌量电路,井漏声光报警电路,累计灌量电路,中溢显示电路,大溢声光报警电路,稳压电源电路,泥浆补给罐液位控制电路和单板机接口构成。电路原理简单,可靠性高,能实现多种记录、显示及井涌、井漏及钻杆破裂等声光报警。
本实用新型公开了一种高原野外新型陷车自救装置,属于高原野外地质调查技术领域。该高原野外新型陷车自救装置包括底盘、斜梁、液压装置以及轮胎架;所述斜梁的一端与所述底盘的一端旋转连接,所述斜梁的另一端与所述轮胎架固定连接;所述液压装置设置于所述底盘上,且所述液压装置的输出端与所述斜梁的中部可拆卸连接,所述液压装置的输入端连接有液压驱动装置,所述液压驱动装置连接有控制开关;所述轮胎架呈U型结构,且所述轮胎架的长度小于轮胎的外径。该高原野外新型陷车自救装置能够实现快速陷车自救,缩短野外陷车处理时间,减轻野外人员挖车的劳动强度。
本实用新型公开了一种富水砂卵地层深基坑降水支护结构,涉及地质工程技术领域,包括设置在基坑内的内降水井单元、设置在基坑外的外降水井单元、截水帷幕,所护内降水井单元包括内排水支护桩以及若干内降水井,所述外降水井单元包括外排水支护桩以及若干外降水井,所述截水帷幕设置于基坑侧壁,所述内排水支护桩紧靠设置于截水帷幕内侧、所述外排水支护桩紧贴设置于截水帷幕的外侧,所述内排水支护桩内部设置有排水通道、其与内降水井连通,所述外排水支护桩内部设置有排水通道,其与外降水井连通。

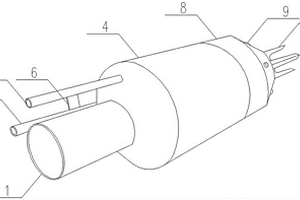

本实用新型属于桥梁工程水下基础施工领域,具体为一种用于深水围堰下沉、沉井下沉及基坑清淤的器具,包括吸泥导管,所述吸泥导管中部外周设置有位于水下的储气罐,吸泥导管底部设置有吸泥口,所述储气罐上设置有压气管和进水管,所述储气罐底部设置有多个出水口,所述吸泥导管位于储气罐内的部分设置有多个气孔。本实用新型将储气罐安装到水下离导管下口附近,利用水下储气罐进行稳压,适用于多种土质的复杂地质,而且利用进水管用于水枪击碎固态地层,其安全性能好,工效高,适应于大方量基坑施工。

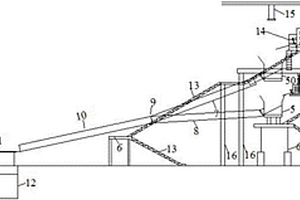

本实用新型属于地质实验技术领域,具体为泥石流模拟试验装置,升降漏斗与传送带通过的定滑轮连接;第二搅拌机、第一搅拌机的出料口分别对接第二喇叭状固定漏斗、第一喇叭状固定漏斗;主沟上游沟槽一端口与沟槽汇入口段连接,另一端与第二喇叭状固定漏斗出料口连接;沟槽汇入口段还连接支沟沟槽、下游沟槽;支沟沟槽另一端与第一喇叭状固定漏斗出料口连接;下游沟槽另一端与堆积平台连接。本实用新型提供的泥石流模拟试验装置,可进一步动态模拟泥石流沟道两侧崩塌、滑坡和面流等动储量对该泥石流发生过程的影响以及对危险区范围的影响,从而对泥石流的研究及防治提供有用的支撑。

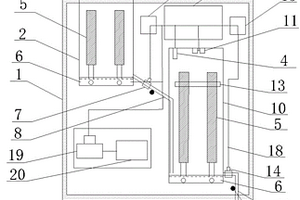

本实用新型公开一种基于红外测距的防冻型雨量计,其外壳内设有盛水器和量筒,盛水器底部设有通向量筒的进水管,进水管上设有第一电磁阀;量筒底部设有排水管,排水管上设有第二电磁阀;盛水器和量筒的底部、进水管和排水管上均设有加热装置,盛水器和量筒内处均设有温度传感器;量筒内还设有泡沫浮板,顶部设有红外测距传感器;还包括控制单元,温度传感器和红外测距传感器将采集到的数据传送给控制单元,控制单元控制加热装置及两个电磁阀的启闭,并将根据红外测距传感器采集的数据得到降雨量信息,发送给监测中心。本实用新型解决了温度低于0℃时雨水上冻导致的雨量计失效问题,实现降了雨量的远程监测,为地质灾害预防或预警提供了数据支持。
本实用新型公开了一种隧道衬砌结构非均匀载荷力学特性试验装置,其包括箱体,箱体内设置有动力部,动力部包括通过安装架设置的液压千斤顶,液压千斤顶的下端与加载部连接,加载部包括加载板,加载板下方固定连接有支架,支架的末端活动安装有加载条带;箱体的左右两侧内壁上对称布置安装槽,安装槽内设置有隔板安装槽,隔板安装槽上安装有隔板;箱体前后两侧内壁上对称设置有模型支座;箱体的底板上安装有监测部,监测部包括位移传感器。本实用新型可以实现土体均匀、非均匀加载,对隧道衬砌结构正穿不同产状软硬互层或断裂破碎带等地质条件下的非均匀载荷受力及变形特征进行研究,还可模拟隧道结构存在的隧道上浮等局部加载的情况。

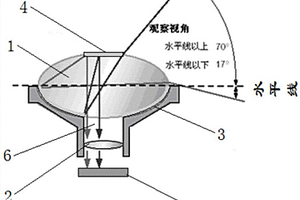

本实用新型公开了一种用于平硐全景图像采集的全景镜头,包括:全景镜头本体和CDD器件;所述全景镜头本体呈半球形,且所述全景镜头本体的内壁设置有第一反射区,所述全景镜头本体的内部沿着中轴线方向设置有光线传输道,所述全景镜头本体上位于所述光线传输道的正上方还设置有第二反射区;平硐壁图像经过所述全景镜头本体内部的多次发射和折射,成像于所述CDD器件上,从而形成周视环状图像。该全景摄像机克服现有技术中平硐图像采集装置无法获取平硐的硐壁全景图,使得工作人员无法准确地评估平硐的地质情况的问题。

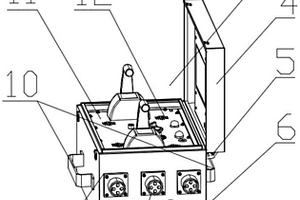

本实用新型一种山地物探电动钻机的控制装置,属于油气钻井地质勘探领域。本实用新型包括操作箱、操作部件和电器零部件;其中操作箱包括箱盖、箱体、手提把手、连杆机构、操作部件布置板、槽钢、显示屏固定外壳和信号线接口;其中操作部件包括电机操作手柄、运行显示灯、故障报警灯等部件;其中电器零部件包括主板、电源板等部件;本实用新型一种山地物探电动钻机的控制装置对于零部件位置的布置,是以槽钢分隔形成电器零部件布置的区间,使其具有良好的散热性,控制箱体积较小,外部防水且前后连接有手提把手,轻便省力易搬运,零部件的模块化布局,使维修更为方便,不同区间布置使电器零部件之间工作互不干扰,安全性强且均高于原有装置。
本实用新型公开了多相流体沿输导层差异聚集过程的物理模拟装置,包括透明管、含动力装置的流体储集罐、流体回收罐、高压增压装置,所述透明管由多个背斜圈闭状的连续弯曲段首尾相接,且多个连续弯曲段的高度沿透明管进口端到出口端的方向逐渐升高,透明管的进口端低于出口端;透明管的进口端通过输入管与流体储集罐连通,透明管的出口端通过输出管与流体回收罐连通,在输入管和输出管上均设有阀门,高压增压装置与流体储集罐连接,用于使流体储集罐中的流体在透明管中以逆流的方式流向流体回收罐,真实模拟地下储层中流体的赋存环境,构造与地质背景相似的场景;从而实现在静水条件和动水条件下观测多相流体沿输导层差异聚集过程。
本实用新型公开了一种模拟井筒内油包水/水包油钻井液相态切换的装置,包括透明筒体,分别通过管路与筒体内部相连的二氧化碳气瓶和氮气瓶,所述筒体上设有搅拌器加速钻井液的相态切换,筒体的内壁上设有电导率传感器以检测钻井液相态切换程度,底部设有加热装置用于加热筒内的钻井液模拟地层温度。本实用新型通过可视化的筒体,模拟不同的地质条件下,油包水钻井液和水包油钻井液的相互切换;通过设置在管路上的压力表和流量控制阀控制注入气量和注气速率,同时通过调节搅拌器的转速模拟不同的剪切的环境;通过设置在筒壁上的电导率感应传感器,以检测钻井液相态切换程度。

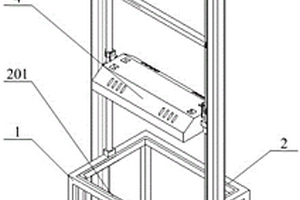

本实用新型涉及地质调查技术领域,公开了一种土样实验箱。所述土样实验箱包括箱体骨架(1)、透明容器(2)、“冂”型架(3)和环境模拟盘(4),其中,所述透明容器(2)与所述箱体骨架(1)配合并嵌在所述箱体骨架(1)中,所述“冂”型架(3)的两竖直支架分别连接在所述箱体骨架(1)的左右两侧。通过所述土样实验箱,可以在箱内搭建起一个小型的土样模拟环境,从而可在室内进行土壤特性的测量,大大地方便测量操作,同时还可以实现对环境因素的精确把控,从而可加快环境因素对土壤特性的影响及测量进度,快速得到实验数据。此外,所述土样测量箱还具有使用灵活性高、数据可靠、结构简单和易于制造等优点,便于实际推广和使用。
本实用新型公开了一种可调钻杆夹持机构,包括后部固定板以及通过螺栓固定于其上的上部可调夹持架和下部可调夹持架,所述上部可调夹持架和下部可调夹持架之间通过紧固螺栓和垫片固定,并且二者均设有螺栓安装腰形孔,所述螺栓穿过螺栓安装腰形孔并可调节在其内的上下位置,所述上部可调夹持架底部和下部可调夹持架顶部设置有滚轮。本实用新型的有益效果是:结构简单,互换性好,通用性好,可以用于多种地质钻探机械上;通过螺栓在螺栓安装腰形孔内的上下调节、垫片数量的增减可以很好地适应多种直径不同的钻杆。

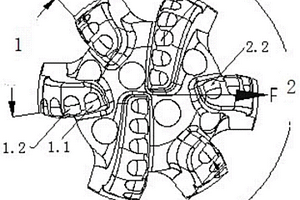

本实用新型属于一种石油、地质用的回转钻进钻头,特别涉及一种具有防斜打直功能的特殊结构的钻头。它具有钻头本体,钻头本体为超过2个刀翼的多刀翼钻头,刀翼上钎焊PDC齿。其关键技术是钻头本体分为主动攻击区和被动攻击区,两个区的PDC齿采用不同的切削角度设计使得两个区的切削齿对地层的攻击力不同。本实用新型具有的有益效果是:钻头本体分为主动攻击区和被动攻击区,钻头在井眼处于井斜状态下工作时,主动攻击区和被动攻击区受到地层的反作用力不同,由此产生的扭矩使钻头具有向垂直方向扭转的趋势,该趋势保证了钻头具有自动恢复垂直钻进的功能,实现了常规钻头不能自动纠斜恢复到垂直钻进状态的功能。

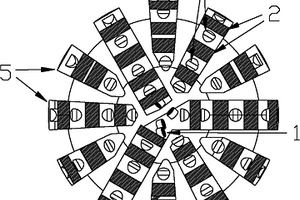

一种高速孕镶钻头,属于石油、地质用的回转钻进钻头,特别涉及一种高速孕镶钻头。它包括钻头本体和接头,钻头本体安装在接头上,钻头本体由多个刀翼组成钻头冠部。其关键技术是在每个刀翼上交替安装长孕镶齿和短孕镶齿,构成分体式孕镶切削结构的钻头。本实用新型在钻遇中硬地层时,吃入地层能力强、能够使钻头获得较高机械钻速,钻井效率大幅度得到提升,建井周期进一步缩短,经济效益非常显著。分体式孕镶结构能让泥浆在分体式孕镶结构间流动,增强了泥浆对孕镶结构的冷却效果,有利于防止孕镶齿被高温烧损,保护了孕镶齿,提高了钻头使用寿命。
本实用新型公开了一种盾构机掘进巷道超前预警系统,包括数据采集模块、移动阵列电极模块以及主机成像模块;所述移动阵列电极模块与数据采集模块电性连接,所述数据采集模块与主机成像模块电性连接,所述主机成像模块设置于盾构机本体内,所述数据采集模块和移动阵列电极模块均设置于盾构机的刀盘上。本实用新型提供的一种盾构机掘进巷道超前预警系统,实现了在煤炭开采过程中对巷道内的地质环境进行探测。
本实用新型公开了一种模拟降雨‑蒸发作用下红层泥岩崩解的试验装置,涉及岩石崩解试验领域,包括喷淋设备、烘干设备、试样放置台和试验样品崩解收集盒。以解决现有的室内浸泡‑烘干红层泥岩湿干循环试验与实际工程地质环境存在较大差异的问题。
本实用新型公开了一种增加辅助通道的扶正器,属于石油天然气及地质勘探钻井工程的井下工具领域。包括扶正器本体;所述扶正器本体由上连接端、主扶正筋和下连接端依次组成;所述主扶正筋由三个大小相同的螺旋形扶正筋组成;所述螺旋形扶正筋相互之间的间隙形成主泥浆通道;所述主扶正筋上设置有辅助泥浆通道,且辅助泥浆通道与扶正器本体的径向之间的夹角呈30°;所述辅助泥浆通道贯穿于主扶正筋,将主扶正筋分割形成若干副扶正筋。本实用新型增大扶正器对于钻井岩屑的容纳能力,增强钻井泥浆流动、岩屑的旋转搅动,进而提高钻井岩屑的清洁效果;还可起到修整井眼、提高井身质量的作用。
本实用新型涉及地质岩土分析技术领域,公开了一种适用于人工智能分层的拍照托架装置,包括由支撑杆和矩形框架组成的岩心支架,矩形框架的内框中设置有多个互相交叉的横向杆和纵向杆;矩形框架倾斜设置,矩形框架上铺设有白板,白板上安装有多个用于固定岩心样品的弧形挡板,每个弧形挡板均位于水平方向且互相平行设置;矩形框架的横向杆或纵向杆上焊接有多个用于防止弧形挡板滑动的限位杆。本实用新型通过在岩心支架上全铺设白板,白板上放置弧形挡板,岩芯样品摆放在弧形挡板上,可以方便地对白板上的岩心样品进行拍照,拍照标准统一,有利于岩心识别,反应真实地层情况,提升现场资料的真实性;信息化程度大幅提高,便于及时发现问题。

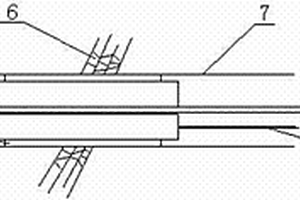

本实用新型公开与旋喷锚索同步跟进的膜袋型伞状扩大头,包括旋喷钻杆、导向帽、钢绞线、构造筒、伞状折叠杆组、膜袋、拉线盘、穿线盘、活塞筒、缸套、灌浆管Ⅰ、灌浆管Ⅱ、排气管、限位台阶;旋喷钻杆为阶梯轴,导向帽、拉线盘套设在旋喷钻杆的小径段上,穿线盘、活塞筒、缸套套设在构造筒上;构造筒的前端与拉线盘连接,后端活动穿过穿线盘后与缸套连接;折叠杆的前端与拉线盘连接,后端与穿线盘连接;钢绞线的前端从后向前经过缸套内孔、构造筒内孔并活动穿过拉线盘后与拉线盘背拉连接。本实用新型不仅能够提供超高承载力锚索,还解决了三高两低软土、流沙流泥、膨胀土等不利地质伞扩旋锚因旋喷切割范围过大导致费效比过高问题。
