屏幕式自动地图装置 941

 0

本实用新型为屏幕式自动地图装置。至少由二 个滚轴及由滚轴带动的首尾相连的回转地图组成，可 向上或向下旋转，使地图的任意坐标停在人的平视位 置。该实用新型是军事、航空、航海、地质、气象、农林 等部门作规划、指挥调度、资源清查等实现办公室自 动化的适用技术。

用于隧道瞬变电磁数据采集的辅助装置 1160

 0

本实用新型涉及物探及隧道超前地质预报领域，公开了一种用于隧道瞬变电磁数据采集的辅助装置，包括支撑框架及内部安装组件，电磁数据接收器固定于内部安装组件上；支撑框架包括由首尾连接的四根第一连杆构成的方形框体；第一连杆包括外部套杆及活动杆，在向内收拢段后端的外部套杆上还设有限位插销孔，在外部套杆的向内收拢段外部还套设有第二连接头，第二连接头侧壁设有连接通孔，内部安装组件通过连接通孔与支撑框架连接；本实用新型能够有效减少数据采集时出现的误差也可节约时间，保证了测量的准确性，避免了由于接收器未处于激发线框中心位置、接收器与激发线未垂直、接收器头与激发线框未在同一水平线上导致的测量误差。

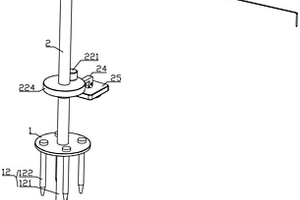

基于滑坡深层位移监测设备 685

 0

本实用新型属于地质监测设备技术领域，具体涉及一种基于滑坡深层位移监测设备，包括底座和控制面板，底座下端设有地栓连接组，地栓连接组设有第一监测组，底座上端设有地表监测机构；地表监测机构包括立柱、探地雷达组、载板和第二监测组，立柱固定设于底座上端中部，载板与立柱另一端通过铰接座连接；探地雷达组包括驱动组件、转动套、连杆和探地雷达，转动套转动套设于立柱，驱动组件设于立柱并与转动套传动连接，连杆设于转动套侧面，探地雷达通过铰接座与连杆另一端连接；第二监测组包括拉绳位移传感器、全角度摄像头和信号天线，本装置能够对边坡进行有效的监测，通过多种边坡数据进行共同监测判断，提高预测的准确性。

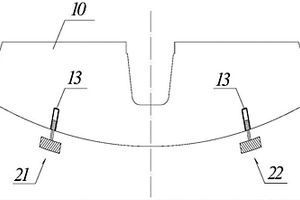

可调高度的TBM隧道仰拱预制构件 665

 0

一种可调高度的TBM隧道仰拱预制构件，该仰拱预制构件能够在预制构件主体上表面与隧道内轮廓一致的前提下做到高度可调，以适应TBM隧道在不同地质条件下的各种尺寸隧道开挖断面，不但能最大限度地提高仰拱预制构件的现场匹配性，还能减少投资、方便现场管理。包括仰拱预制构件本体，该仰拱预制构件本体的底部沿其竖向中心线对称设置左侧支撑与调高构件、右侧支撑与调高构件。左侧支撑与调高构件、右侧支撑与调高构件由连接为一体的调高螺杆、支撑垫块构成，调高螺杆与埋设于仰拱预制构件本体内的预埋螺纹套筒形成可拆卸连接；所述支撑垫块的厚度小于衬砌结构外轮廓与隧道围岩之间的间隙。

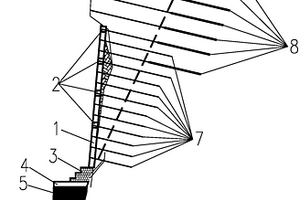

高陡倒悬危岩边坡防护结构 1005

 0

本实用新型涉及地质灾害防治领域，具体涉及一种高陡倒悬危岩边坡防护结构，包括由锚杆固定在边坡上的若干支顶纵梁，支顶纵梁沿边坡分布，支顶纵梁的顶端与倒悬危岩体连接，还包括若干横梁，横梁和支顶纵梁连接呈网格状。支顶纵梁用于支顶上部倒悬危岩体，防止上部倒悬危岩体崩塌坠落；通过设置横梁将支顶纵梁连接成整体，即使某一个支顶纵梁锚固边坡的锚杆失稳，也能通过相连接的其它结构保持相对固定，提高了支顶纵梁的自身稳定性。

灌注桩施工护筒起拔装置 795

 0

本实用新型属于施工护筒起拔装置技术领域，公开了一种灌注桩施工护筒起拔装置，包括钩体，所述钩体的顶部固定连接有第一法兰盘，所述第一法兰盘的顶部固定连接有第二法兰盘，所述第二法兰盘的顶部设有活动连接组件，所述活动连接组件用于与施工机械的活动臂端头连接；所述钩体远离第一法兰盘的一端开设有钩槽，所述钩体内设有用于配合钩槽夹紧护筒筒壁的夹紧装置。本实用新型解决现有护筒起拔装置对于长度较长、直径较大护筒难以拔出的问题，对于作业设备的要求较低，具有较高的操作性，可以在地质条件差、成孔困难的的大长护筒旋挖灌注桩施工中大量推广。

修复彩池的铺设结构 796

 0

本实用新型涉及钙华地质修复领域，公开了一种修复彩池的铺设结构，包括修复砌筑台（1）、灰浆防护层（2）、防渗涂层（3）和定型涂层（4），所述铺设结构的内部为所述修复砌筑台（1），向外依次为灰浆防护层（2）、防渗涂层（3）和定型涂层（4）；所述修复砌筑台（1）由钙华砖砌筑而成，所述灰浆防护层（2）由灰浆材料涂抹而成，所述防渗涂层（3）由防渗材料涂抹而成，所述定型涂层（4）由按照钙华坝体的坡度，粉刷灰浆材料而成。本实用新型实现废物再利用，科学环保，工程材料来源广泛，价格低廉，利用坝体内碳酸钙晶体生长胶粘特性实现池壁的自修复；建筑成本低，材料节能减排同时安全环保。

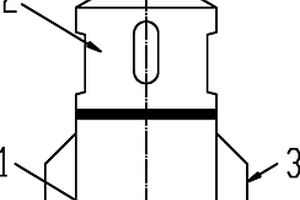

喷气式高效螺旋钻具 1103

 0

本实用新型涉及土体或软岩中的钻孔技术，特别涉及一种喷气式高效螺旋钻具。本实用新型的喷气式高效螺旋钻具包括喷射式钻头和喷射式螺旋钻杆，所述喷射式螺旋钻杆的一端与所述喷射式钻头同轴连接。优点：能够较好地解决螺旋钻进过程中能耗大、排屑困难等技术难题，可有效提高螺旋钻进的机械钻速和排屑效率，且适用于钻进含水率较高的岩土层，能够使螺旋钻进法更好地服务于非开挖、岩土注浆与加固、桩基础和工程地质勘察取样等施工技术领域。

岩层气采出射流装置 857

 0

本实用新型属于地质开采技术领域，公开了一种岩层气采出射流装置，包括安装在井筒中且设有过水孔的封隔器，与封隔器的过水孔连通的生产管，套在生产管外的外管；所述的外管与生产管之间留有环隙，且外管顶部端口高于生产管的上端口，外管的底部设置有连通环隙的连通结构。本实用新型通过利用流体产生负压，可对处于开采中后期的岩层气采集区继续开采，即使地层能量不足，也能够在该射流装置的作用下顺利排出地层水，采出岩层气；并且使用该射流装置开采岩层气不造成污染，不产生破坏，高效环保。因此，适合推广使用。

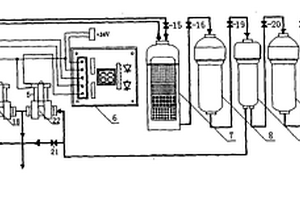

城乡家用手自一体排污及磁矿化活性水制水机 708

 0

一种城乡家用手自一体排污及磁矿化活性水制水机,包括高级优质载银基活性炭棒过滤装置,高分子特殊纤维分离过滤装置,高精度金属离子转换及碱性钙离子生成器过滤装置,还具有精密活性炭高级滤芯过滤装置:其封闭容器的上部设置有进水口、容器底部设置有出水口,容器的封头上设置有旋接筒体的螺栓,筒体上口设置有旋接上封头的螺母,上封头中心还设置有旋接滤芯的螺母,滤芯上部设置有旋接上封头的螺栓,容器中设置有硅胶密封圈,活性炭高级滤芯;所述高精度金属离子转换及碱性钙离子生成器过滤装置的出水口与精密活性炭高级滤芯过滤装置的进水口连通;它经济适用,能为城乡家庭和地质灾害地区家庭提供合格健康的直接饮用水。?

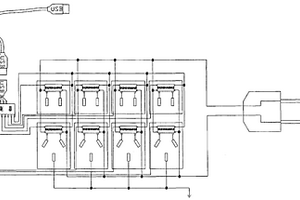

便携式远程电源控制插座 1109

 0

本实用新型公开了一种便携式远程电源控制插座,包括壳体和四个两孔插口、四个三孔插孔和外接电源引线;其特征在于:四个两孔插口和四个三孔插孔中均设置有一个电磁继电器;壳体内设置有一控制器,壳体上还设置有一USB接口;控制器的一端与USB接口相连接,另一端分别与电磁继电器的弱电端相连接;四个两孔插口中的两个接触片分别与电磁继电器的受控端相连接;四个三孔插孔中两个接触片分别与电磁继电器的受控端相连接,另外一个接触片接地;外接电源引线伸入壳体内的一端分别与电磁继电器的强电端相连接。该插座通过采用可拆卸式结构可反复使用,运输库存方便、安全可靠、成本低、制作简单、低碳环保;尤其适用于野外地质考察、野外探险、自驾旅游。

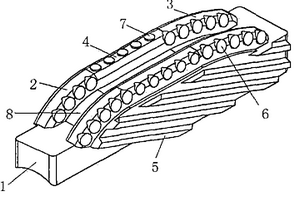

低摩阻钻头 780

 0

低摩阻钻头,属石油、地质勘探钻井技术领域所用钻具。它包括钻头本体和接头,钻头本体安装在接头上,钻头本体由多个刀翼组成,刀翼之间自然形成排屑槽,每个刀翼上段边缘焊接PDC复合片形成切削结构,刀翼下段为规径。其关键技术是规径为平滑圆弧面,在规径表面安装聚晶块,聚晶块表面到规径表面的高度d为0.5～3mm。本实用新型在规径上加装摩擦阻力更小的聚晶块或聚晶颗粒,这些突出规径表面的聚晶块或聚晶颗粒与井壁接触,使规径表面不与井壁接触,减少了钻头与井壁接触的面积,在定向井钻进中钻头受到的摩擦阻力会更小,地层施加到钻头上的反扭矩也随之减小,有利于钻头定向工具面的稳定,有效提高钻头工具面的控制能力,进一步提高钻头工作效率。

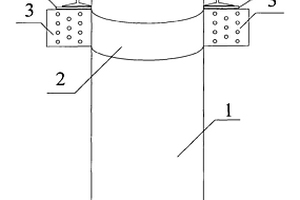

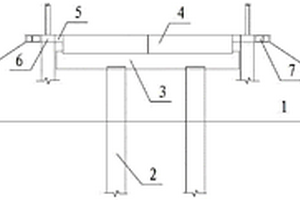

桥梁盖梁的新型支撑结构 872

 0

本实用新型公开了一种桥梁盖梁的新型支撑结构。该新型支撑结构包括若干根中轴线位于同一平面的桩柱,所述桩柱上均固定有抱箍,抱箍对称设置有两个安装耳,所述安装耳均垂直于所有桩柱中轴线形成的平面,且安装耳的上端面均位于同一平面内,在抱箍两个安装耳的上端分别设置有支撑梁。本实用新型将过河桥梁盖梁施工中常规的脚手架支撑改为抱箍加钢梁支撑,确保了支撑和模板系统的强度、刚度及稳定性,解决了过河桥梁盖梁施工时无法进行脚手架支撑的难题,也可用于旱桥中的高圆柱墩的盖梁施工,由于本支撑结构所需周转材料少,安装及拆卸方便快捷,且不受季节和地质条件的影响,具有很大的发展潜力。

能耗制动钻机绞车 1157

 0

一种用于石油、地质钻井的能耗制动钻机绞车,包括绞车、主电动机和控制装置;该钻机绞车取消了传统的辅助刹车装置,通过绞车变频器控制和调节主电动机在下钻时产生的电磁制动力矩,减缓和调节钻具的下放速度并将钻具下放时释放的能量最终经制动电阻转换为热能向空气中排出,本实用新型不仅下钻制动安全可靠、反应灵敏、调控方便,而且大大减轻了绞车的重量。

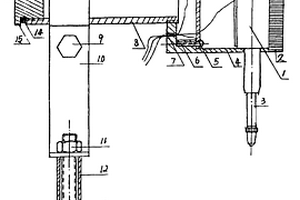

两用滑体高精度变形计 854

 0

两用滑体高精度变形计是用于工程地质定量测量岩、土体位移裂隙的垂直或水平微变形量的测量仪器。由接触台面支架和将工业机械百分表的刻度盘改制成印刷电路坐标刻度与环状串联电阻盘组成的计量坐标系统构成。与全自动岩、土体位移监测的遥控装置接口,直接将岩、土体两点间的微变形量变为电参量进行遥控监测,与一般数字万用表相接可进行就地监测。测量精度可达0.1毫米,用以定量分析位移岩、土体的稳定性。

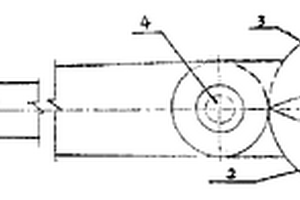

压力管子钳 895

 0

一种可给钳口施加压力的板钳,通过在普通的板钳的定块和动块的端部用T形螺杆穿过其上的通孔,通槽,并用带有活动手柄的螺套旋拧,钳口接触面为锯齿面其它止滑面,钳口外形与被夹工件外形一致,旋转手柄即可对钳口及工件施加压力,反方向可使其松开,从而使其在使用中不会掉落,安全性高,并可防止工件在工作时打滑,提高了工作效率,且操作方便,可广泛用于地质勘探,管路工程等领域。

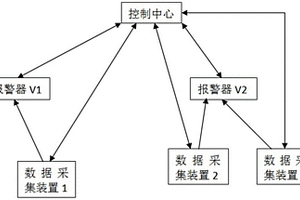

智能报警控制系统 791

 0

本实用新型公开了一种智能报警控制系统，它包括控制中心、报警器、数据采集装置，所述控制中心、报警器、数据采集装置之间通过无线网络连接，所述控制中心包括计算机和服务器，在计算机上设置有警报控制平台；报警器包括机壳、警报部件、报警装置控制器、通讯部件；数据采集装置包括控制器、通信模块、通信部件。通过控制中心、报警器、数据采集装置之间的数据、信息传输，实现对报警器的控制，以达到灾害险情警报的目的；控制中心通过编号信息将报警器与数据采集装置绑定，使得数据采集装置所采集的数据能传输到对应的报警器上；报警器及数据采集装置的安装能适应多样性的地质地貌或者污染灾害环境，更易于推广应用。

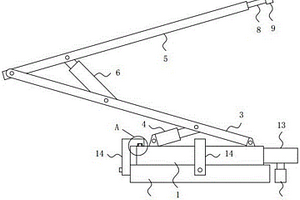

隧道衬砌检测装置 1123

 0

本实用新型提供了一种隧道衬砌检测装置，目的是解决现有检测装置劳动强度大的技术问题。所采用的技术方案是：一种隧道衬砌检测装置，包括第一支架、第二支架和转动盘；所述第一支架的底端与转动盘铰接、并适配用于调整其角度的第一液压缸；所述第一液压缸的一端与转动盘铰接、另一端与第一支架铰接；所述第二支架的底端与第一支架的顶端铰接、并适配用于调整其角度的第二液压缸；所述第二液压缸的一端与第一支架铰接、另一端与第二支架铰接；所述第二支架为空心结构、内部设置由第二伺服电机驱动的螺杆；所述螺杆上穿设具有内螺纹的升降柱，所述第二支架的内壁对升降柱构成限位；所述升降柱的顶端从第二支架的顶端穿出、并安装有地质雷达。

采煤机随采随探超前预警装置 762

 0

本实用新型公开了一种采煤机随采随探超前预警装置，包括第一屏蔽信号探测阵列、第二屏蔽信号探测阵列、主信号探测阵列、回流信号探测阵列、预警主机、本地主机监视器。本实用新型通过第一屏蔽信号探测阵列、第二屏蔽信号探测阵列、主信号探测阵列、回流信号探测阵列、预警主机的配合作用，实现了对工作面前方2‑3倍于第一滚筒和第二滚筒直径(长度)距离探测深度的异常地质体的超前探测，可以针对探测情况进行提前预警及进行工作计划安排，降低危险的发生，保障生命安全，增加工作效率。

模拟边坡遭受侧向高频周期性冲击荷载的动力测试装置 966

 0

本实用新型公开了一种模拟边坡遭受侧向高频周期性冲击荷载的动力测试装置，包括反力框架、试验箱、弹簧、滑槽、支架；所述试验箱内设置有边坡模型，所述边坡模型包括放置于试验箱底部的路堤及置于路堤上的边坡，所述边坡截面为直角梯形状，试验箱上部与边坡斜面及路堤对应部分为开口设置，所述试验箱前壁上设有观察窗口，所述边坡模型斜面一侧朝向观察窗口。本实用新型真实地再现极震区边坡遭受侧向冲击荷载动力作用响应过程和响应方式，为工程结构设计、地质灾害预测等提供准确可靠的建议；本实用新型结构简单容易制作、易操作，测试方法简单、经济、可重复。

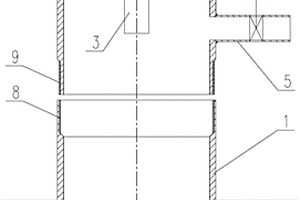

孔口封闭装置 932

 0

本实用新型公开了一种孔口封闭装置，属于水文地质监测设备领域，提供一种能够实现对涌水钻孔内的承压水的水温、水压进行长期监测的孔口封闭装置，包括安装于钻孔孔口的孔口管，还包括密封盖体，所述密封盖体能够密封地安装在孔口管的端部上，在密封盖体内部固定设置有监测仪，所述监测仪通过密封穿过密封盖体的导线与外部监测设备连接，在密封盖体上设置有三通管，在三通管上设置有能够开关调节的阀门。本实用新型所述的孔口封闭装置后，能够非常方便的实现对涌水钻孔的孔口进行封堵，同时实现对钻孔内部承压水的长期监测，保证监测数据的有效性。本实用新型具有结构简单、安装方便以及成本低廉等优势。

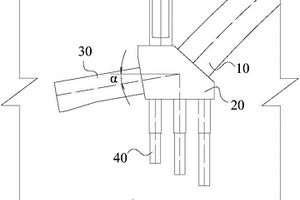

双向协同受力的大跨拱桥复合式桩基础构造 761

 0

双向协同受力的大跨拱桥复合式桩基础构造，以克服仅由单独的竖向群桩进行抗水平荷载、竖向荷载及转动弯矩设计的不足，提高对不良地质的适应性，有效地降低施工难度和工程造价。包括位于交界墩下方的拱座，拱座前部与拱肋固定连接，拱座下方岩土体内设置竖向群桩。所述拱座的背部设置倾斜式抗推桩，该倾斜式抗推桩的前端与拱座固结为一体，其桩体向后且向下倾斜深入岩土体内，与竖向群桩构成复合式桩基。

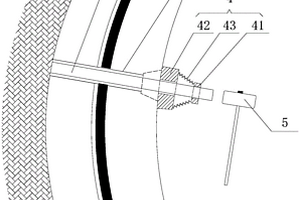

双护盾TBM环境下传导式TRT震源激发装置 1057

 0

本实用新型公开的是超前地质预报物探测试技术领域，尤其涉及一种双护盾TBM环境下传导式TRT震源激发装置，包括管片和激发传导钢棒，所述管片上设有钻孔，所述激发传导钢棒穿过钻孔后内端与岩壁接触，外端超出管片内侧面。本实用新型的有益效果是：通过在管片上预制或现场钻孔，然后在钻孔内插入激发传导钢棒，通过捶打激发传导钢棒来对管片下的岩体进行敲击，实现了在双护盾TBM环境下进行TRT法物探测的目的，方便快捷，且定位准确，有利于提高测试精度。

桩孔清洗设备 808

 0

本实用新型属于桩孔配套加工技术领域，公开了一种桩孔清洗设备，用于解决现有采用高压水在喷洗软弱土体的时候容易出现损坏桩孔孔壁甚至垮塌的问题。本实用新型桩孔清洗设备包括旋挖机，旋挖机的桅杆总成上连接有动力头和随动架，随动架上连接有并由动力头带动旋转的空心钻杆，所述空心钻杆的下端连接有与桩孔相互适配的刮泥板，所述空心钻杆的外围连接有用于清洗桩孔孔壁的毛刷，所述空心钻杆的上端经水管连接有泥浆泵，所述空心钻杆的底端开设有进出水口。本实用新型具有结构简单，操作方便的特点，不会损坏桩孔孔壁，防止在清洗过程中由于高压的冲击而导致出现桩孔孔壁垮塌的情况，特别适用于粉土、砂土、卵石土等软弱地质的桩孔清洗。

基于滑坡体位移和坡度姿态变化的监测系统 822

 0

本实用新型公开了一种基于滑坡体位移和坡度姿态变化的监测系统，包括位移监测系统、姿态监测系统以及数据采集器，在所述滑坡体内分布有若干监测钻孔，所述姿态监测系统包括设置在监测钻孔内顶端的第一姿态传感器以及设置在监测钻孔对应的滑坡体表面的第二姿态传感器，所述位移监测系统一端与监测钻孔顶端连接，其另一端与滑坡体表面连接，所述位移监测系统和姿态监测系统分别与数据采集器连接。本实用新型适用于岩质滑坡的监测预警，与现有技术相比，本实用新型结合滑坡变形过程中滑坡体内部的剪涨、偏转的变形迹象，将滑坡变形过程中的位移和角度量化，为滑坡灾害预防提供有效的手段，其运用简单、高效，可满足地质灾害预防需要。

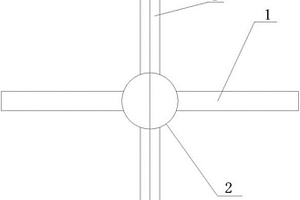

旋轮固管护孔器 1094

 0

旋轮固管护孔器，属地质勘探用钻探设备，具体是钻探设备的辅助装置。它包括套筒和焊接于套筒顶端外壁上的支承柱，套筒下端的内壁或外壁车有丝口。所述支承柱为四根或三根，对称焊接于套筒顶端外壁。本实用新型在跟进套管钻孔作业完毕后，利用预留在地表外的跟进套管管口丝扣或螺孔配合螺钉，连接旋轮固管护孔器，依靠旋轮固管护孔器的支承柱承受重力及各类因素影响，保证套管一直预留在地表，而不至沉降至地表内被埋没，防止钻孔报废，有效地解决了各类跟进套管长期预留固定在钻孔内的难题。

多功能餐厨厅用组合式活动房 906

 0

一种多功能餐厨厅用组合式活动房,由厨间单元厢(1),及配合单元厢(2,3,4,4′5,6)组合构成,可供野外长期工作人员就餐、开会、娱乐的多功能餐厨厅。各组合单元厢采用便于公路、铁路运输的标准尺寸,根据实际需要可组合成不同大小的内厅空间。为石油、地质、及其它多种野外作业、频繁搬迁的行业提供了一种多功能的野营生活、娱乐场所。

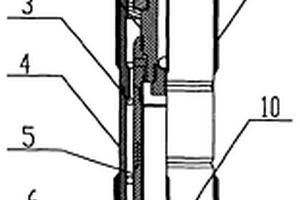

保形地层岩心取心工具 1082

 0

一种保形地层岩心取心工具,适用于石油、天然气和煤田地质勘探中非均质性较强的碎屑岩及裂缝地层的取心,属于油气勘探地层岩心的取心工具制造技术领域,本实用新型设计有保形取心工具,设置的透明可塑内衬管可以在钻取疏松、裂缝岩样时,防止岩样移位、松散等问题,解决了在非均质性的碳酸盐岩,特别是在有裂缝、溶洞或是碎屑岩的地层取心时,当岩心出筒,岩心上的原生裂缝会被破坏,特别是岩心上的溶洞极易被损坏殆尽的问题,采用本实用新型取心可保持地层岩心原始的状态。

滑面可变的滑坡模型试验装置 1019

 0

本实用新型提供一种滑面可变的滑坡模型试验装置，涉及地质灾害的模型试验技术领域，包括模型外框架构件，所述模型外框架构件的底部焊接有条形基座，所述条形基座的两端分布开有定位孔，两个所述定位孔用于固定模型试验装置，所述模型外框架构件的一侧安装有钢化玻璃门，所述钢化玻璃门的一侧固定有合页板，所述模型外框架构件上设置有第一竖杆，所述第一竖杆上开设有第一凹槽，所述第一凹槽的内部固定有升降构件，本实用新型，用于解决目前在模型试验研究滑坡的滑动机理过程中，研究人员需要依次填筑模型的滑床、滑面和滑体，制作的滑坡模型滑面形式单一，模型的制作工序较为繁琐、试验耗材巨大，难以面对一些复杂工程环境的问题。

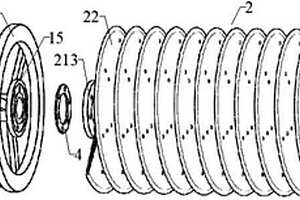

用于钻井器的旋转导向装置 688

 0

本实用新型公开了一种用于钻井器的旋转导向装置，包括有钻井导向装置主体，钻井导向装置主体包括有前端螺纹连接的泥浆流通管，泥浆流通管外壁转动连接有外套管，外套管包括有与钻井导向装置主体旋转方向相反的螺旋叶片、轴向开设在螺旋叶片表面的若干过滤孔，螺旋叶片与泥浆流通管内壁贴合转动。本实用新型利用外套管转动过程中，泥浆管与地质之间处于相对固定结构，螺旋叶片与外套管相对逆向转动，使得较大颗粒始终被螺旋叶片排出，同时通过过滤孔使得泥浆进入到泥浆流通管内部，避免了较大颗粒物造成堵塞，降低限流装置的损坏。
