三环中速磨粉机水泥生料立磨水渣大型立式磨粉机设备

504

规格/型号：HLM立式磨

品牌：桂林鸿程

应用领域：选矿设备

产地：广西 - 桂林

厂家/供应商：桂林鸿程矿山设备制造有限责任公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-05-21

级别：待认证

三环中速磨粉机水泥生料立磨水渣大型立式磨粉机设备说明介绍

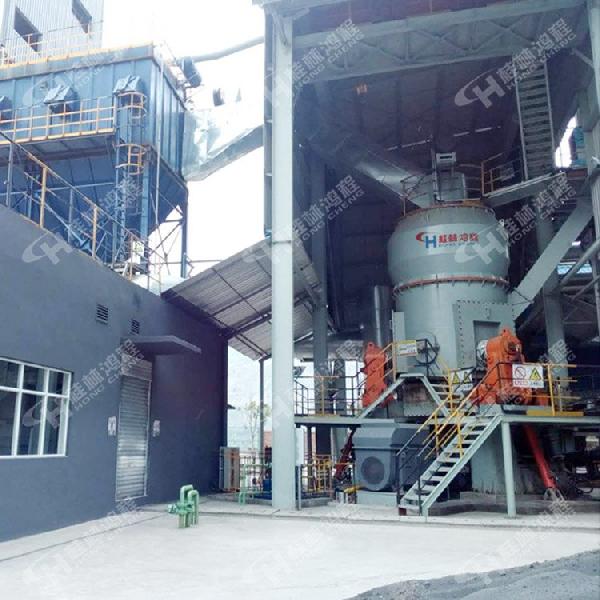

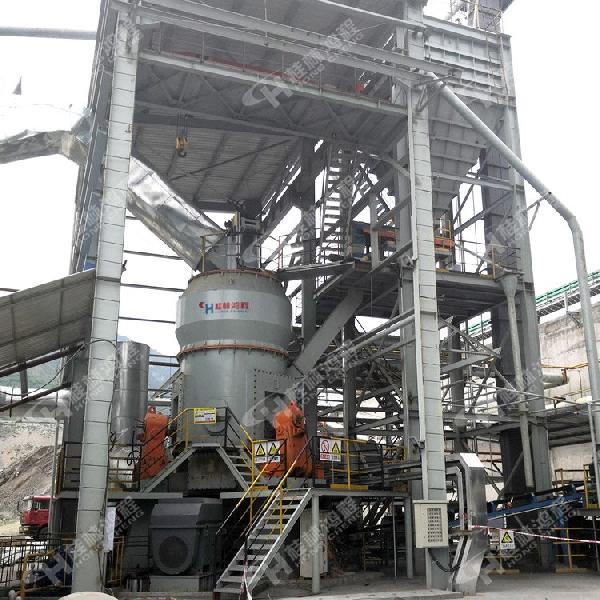

HLM立式磨粉机

进料粒度 50mm 产量 9-70t/h

【应用领域】: 建材、化工、冶金、涂料、造纸、橡胶、医药、食品等领域湿度6%以内、莫氏硬度7级以下的非易燃易爆物料的粉磨加工。

【适用物料】:高岭土、重晶石、萤石、滑石、水渣、灰钙粉、硅灰石、石膏、石灰石、磷矿、大理石、钾长石、石英砂、膨润土、锰矿等硬度莫氏7级以下的物料

产品简介：

HLM系列立式磨粉机是桂林鸿程通过学习引进国外先进技术，经历二十多年潜心研究开发出的一款集烘干、粉磨、分级、输送为一体的高效节能的先进粉磨设备。

鸿程HLM立式磨粉机具有粉磨效率高、电耗低、入料粒度大、产品细度易于调节、设备工艺流程简单、占地面积小、噪音低、扬尘小、使用维护简便、运行费用低、耐磨材料消耗少等优点。可广泛用于电力、冶金、水泥、化工、非金属矿等行业，主要用于对水泥生料、熟料、电厂脱硫用石灰粉、矿渣微粉、锰矿、石膏、煤、重晶石、方解石等物料进行粉磨加工。

HLM生料立式磨规格、技术参数表

型号	磨盘中径(mm)	产量(th)	原料水分	生料细度	电机功率(kw)
HLM30/2	2500	85-100	<10%	R0.008<12%	800/900
HLM34/3	2800	130-160	<10%		1120/1250
HLM42/4	3400	190-240	<10%		1800/2000
HLM44/4	3700	190-240	<10%		2500/2800
HLM50/4	4200	240-300	<10%		3150/3350
HLM53/4	4500	320-400	<10%		3800/4200
HLM56/4	4800	400-500	<10%		4200/4500
HLM60/4	5100	550-670	<10%		5000/5400
HLM65/6	5600	600-730	<10%		5600/6000

注：原料易磨性(Bond)指数≤13kWh/t

HLM水泥孰料预粉立式磨规格、技术参数表

型号	磨盘中径(mm)	产量(th)	原料水分	产品比表面积	电机功率(kw)
HLM24/2P	1900	35-45	<≤2%	220-260m2/kg(R0.08≤15%	560
HLM26/2P	2000	42-55	<≤2%		630
HLM30/2P	2500	60-75	<≤2%		900
HLM34/3P	2800	90-110	<≤2%		1400
HLM35/3P	2800	130-160	<≤2%		2000
HLM42/4P	3400	160-200	<≤2%		2500
HLM44/4P	3700	190-240	<≤2%		3000
HLM45/4P	3700	240-300	<≤2%		3800
HLM53/4P	4500	300-380	<≤2%		4800
HLM56/4P	4800	330-420	<≤2%		5300

注：原料易磨性(Bond)指数≤18kWh/t

产品优势

1. 高效节能：

（1）粉磨效率高，能耗低，和球磨机相比较，能耗低40%-50%；

（2）单机生产能力大，可利用低谷电

2. 维护方便，运营成本低：

（1）磨辊可用液压装置翻出机外，更换辊套衬板及磨机检修空间大，检修作业十分方便；

（2）磨辊辊套能翻面使用，延长了耐磨材料的使用寿命；

（3）开机前无需在磨盘上布料，并且磨机可空载启动，免除开机难的烦恼；

（4）磨耗低，磨辊、磨盘衬板采用特殊材质，使用寿命长；

3. 综合投资成本低：集破碎、干燥、粉磨、输送于一体，工艺流程简单，系统设备少，结构布局紧凑，占地面积小，仅为球磨机的50%，可露天布置，建筑成本低，直接降低了企业投资费用；

4. 产品质量稳定：

（1）物料在磨粉机内停留的时间短，易于对产品粒度分布和成分进行检测，产品质量稳定；

（2）产品颗粒形态均匀、粒度分布窄、流动性好，产品适应性强；

5. 可靠性高：

（1）采用磨辊限位装置，避免磨机工作时间因断料而产生的剧烈震动。

（2）采用新型磨辊密封装置，密封更加可靠，并且无需密封风机，进一步降低磨内氧含量，抑爆性能更加优异。

6. 环保：

（1）HLM立磨整个系统震动小，噪音低；

（2）系统整体密封，全负压运行，无粉尘外溢，基本可实现无粉尘车间；

（3）立式磨技术及装备是我国大力倡导的节能降耗新技术，有利于提升企业在本区域乃至我国粉体行业领域的竞争实力；

7.自动化程度高：采用PLC全自动控制系统，并且可实现远程控制，操作简便，维修方便，减少人工成本。

工作原理

电机驱动减速机带动磨盘转动，物料在离心力的作用下向磨盘四周移动进入磨辊与磨盘之间，在磨辊压力作用下，物料受到挤压、研磨和剪切力而被粉碎，磨碎的粉末被鼓风机的气流吹到主机上方的分级机进行筛分，粒度过粗者仍落入主机内重磨，细度合乎规格者随风流入脉冲收尘器，收集后经出粉管排出即为成品，净化后的气流经脉冲收集器上的管道流入鼓风机后排入大气。
