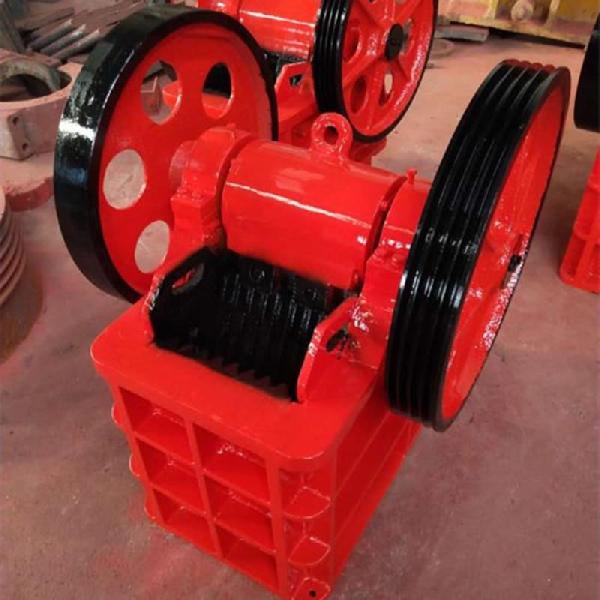

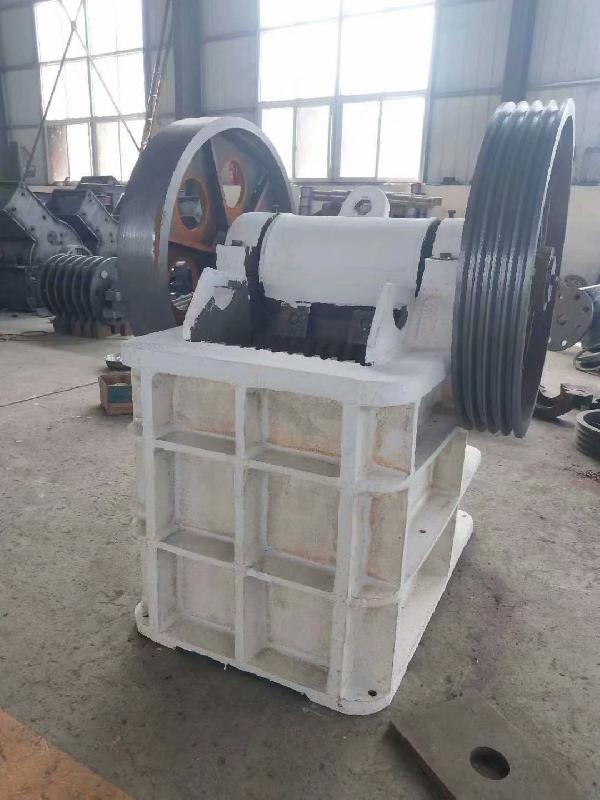

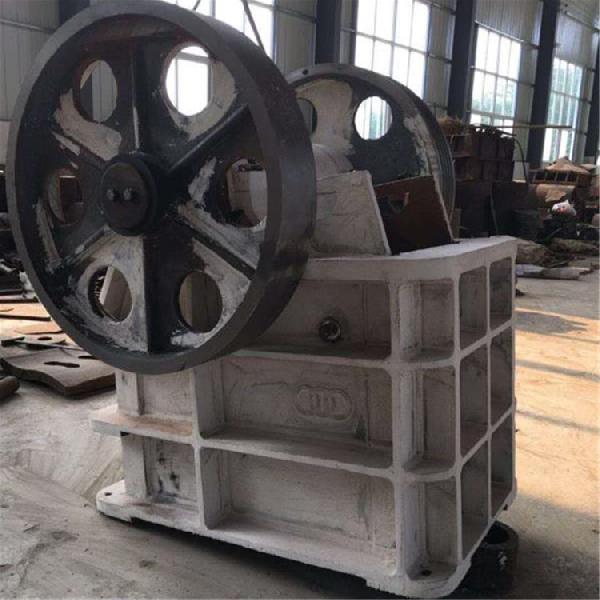

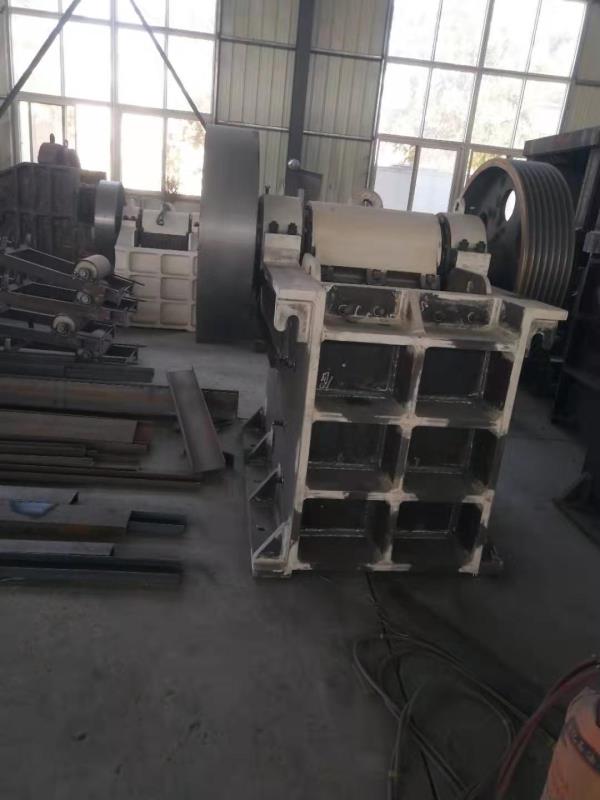

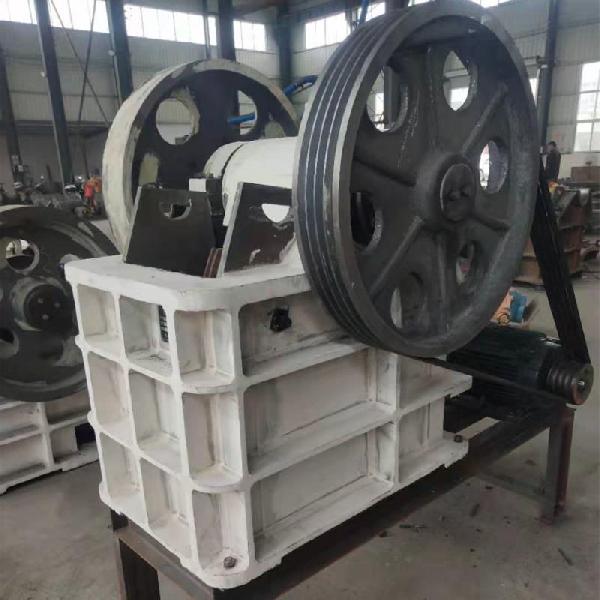

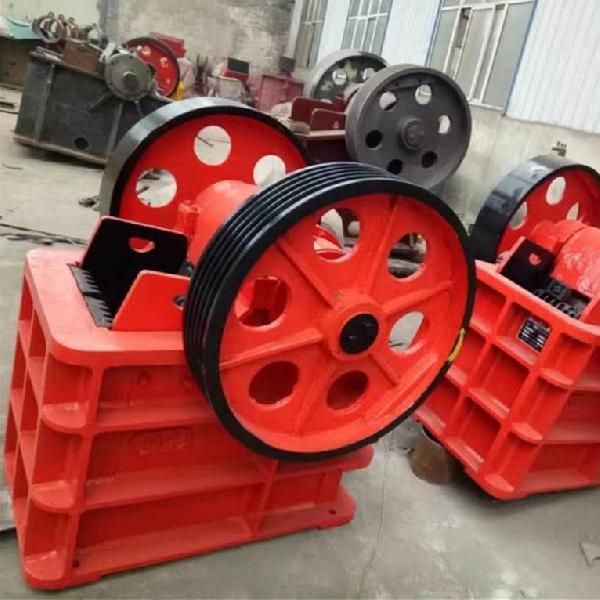

颚式
破碎机又作鄂式破碎机,简称颚破,主要用于对各种矿石与大块物料的中等粒度破碎,广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的最高抗压强度为320MPa。性能特点为破碎比大,产品粒度均匀,结构简单,性能可靠,维修简便,运营费用低。
基本简介本系列鄂式破碎机( 颚式破碎机),具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。颚式破碎机广泛应用于矿山、建材、化工、冶金等行业,可对抗压强度不大于320MPa的各种矿石、岩石等物料进行粗、中碎作业,是矿石破碎机、煤矸石破碎机等矿石物料破碎的首选设备。
颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。按照进料口宽度大小来分为大、中、小型三种,进料口宽度大于600MM的为大型机器,进料口宽度在300-600MM的为中型机,进料口宽度小于300MM的为小型机。颚式破碎机结构简单,制造容易,工作可靠,使用维修方便。
颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。
工作原理
颚式破碎机在工作过程中电动机通过皮带轮和皮带驱动颚破偏心轴运转,使动颚按照预定轨迹作往复运动,物料进入破碎腔后被挤压、搓碾从而被破碎,破碎后的物料由底部的排料口排出。
性能特点
1、优化的深腔结构以及合理的动颚运行参数使设备产量和破碎比大大提升。
2、采用复摆原理,设备结构精简,性能稳定,操作和维护方便。
3、垫片式排料调整装置,使排料口调节范围更大,可满足客户多种加工需求。
4、相比其他高速运转的破碎机噪音低,粉尘少。
技术参数
型号规格
|
进料口尺寸( ㎜ )
|
最大给料粒( ㎜ )
|
排料口调整范( ㎜ )
|
处理能力(m/h)
|
电机(Kw)
|
重量(t)
|
PE-150×250
|
150×250
|
125
|
10-40
|
3-8
|
7.5
|
0.6
|
PE-200×300
|
200×300
|
165
|
20-60
|
5-10
|
11
|
1
|
PE-220×350
|
220×350
|
180
|
20-70
|
6-13
|
11
|
1.4
|
PE-250×400
|
250×400
|
210
|
20-80
|
8-20
|
15
|
2.8
|
PE-400×600
|
400×600
|
340
|
40-90
|
10-35
|
30
|
6.5
|
PE-500×750
|
500×750
|
450
|
50-110
|
25-60
|
55
|
10.6
|
PE-600×900
|
600×900
|
500
|
75-180
|
30-85
|
55-75
|
15.5
|
PE-750×1060
|
750×1060
|
630
|
80-200
|
72-150
|
90-110
|
28
|
PE-900×1200
|
900×1200
|
780
|
95-255
|
100-240
|
110-132
|
49
|
PE-1000×1200
|
1000×1200
|
850
|
195-280
|
190-275
|
110-132
|
51
|
PE-1200×1500
|
1200×1500
|
1020
|
150-300
|
250-500
|
160
|
100.9
|
PEX-150×750
|
150×750
|
120
|
18-48
|
5-16
|
15
|
3.5
|
PEX-250×750
|
250×750
|
210
|
25-60
|
8-22
|
22
|
4.9
|
PEX-250×1000
|
250×1000
|
210
|
25-60
|
10-32
|
30-37
|
6.5
|
PEX-250×1200
|
250×1200
|
210
|
25-60
|
13-38
|
37
|
7.7
|
PEX-300×1300
|
300×1300
|
250
|
20-90
|
10-65
|
75
|
11
|
