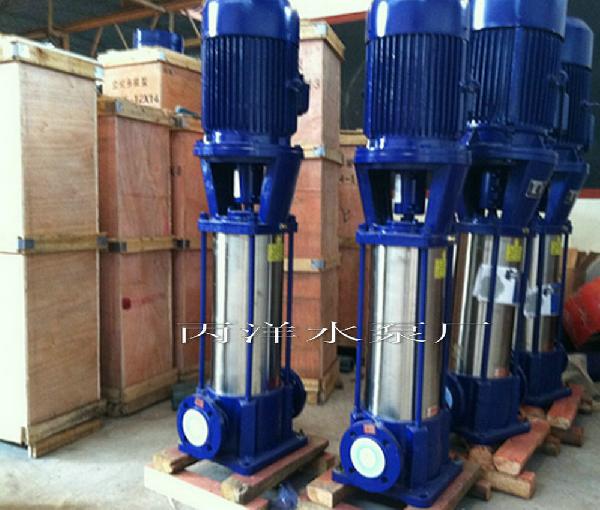

立式多级离心泵说明介绍

GDL型立式多级循环泵介绍：

供应80GDL36-12*9多级泵,稳压多级离心泵,矿用耐磨多级离心泵系参照*产品设计制造的。叶轮、导叶和导流壳采用不锈钢板材冲压、拉伸、焊接成型,采用硬质合金机械密封及导轴承。具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点,是理想的更新换代产品。

GDL型立式多级循环泵特点：

1、供应80GDL36-12*9多级泵,稳压多级离心泵,矿用耐磨多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心,因而运行平稳、振动小、寿命长。2、,稳压多级离心泵,矿用耐磨多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便3、电机外加防雨罩可直接置于室外使用,而无需建造泵房,大大节约基建投资。4、GDL型立式多级循环泵扬程可通过改变泵级数（叶轮数量）来满足不同要求,故适用范围广。5、轴封采用硬质合金机械密封,密封可靠,无泄漏,机械损失小。6、高效节能,外形美观。7、注50口径以上内件铸件成形。

GDL型立式多级循环泵适用范围：

GDL型立式多级循环泵特别适用于锅炉给水,也可广泛应用于压力容器供水、冷热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。

GDL型立式多级循环泵使用条件：

1、用于输送清水或物理化学性质类似于清水的液体;2、输送液体中应无固体颗粒,无纤维,无强腐蚀性,无爆炸危险;3、zui高液体温度不超过120℃;4、zui高工作压力不超过2.5MPa;5、电源为了3相380V、50HZ。电压波动在±5%以内;6、周围环境温度应低于40℃,相对湿度低于95%。

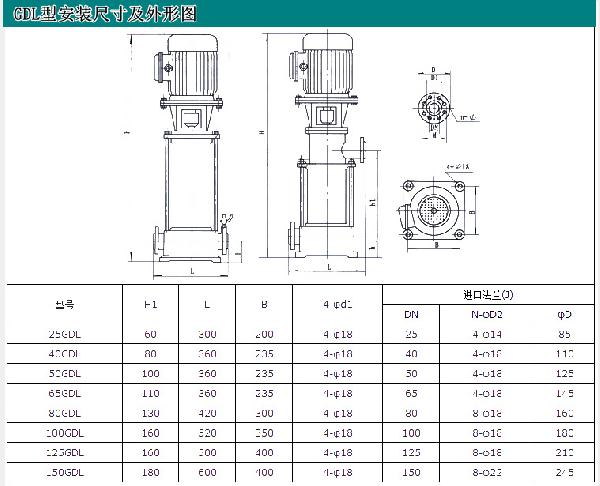

GDL尺寸图

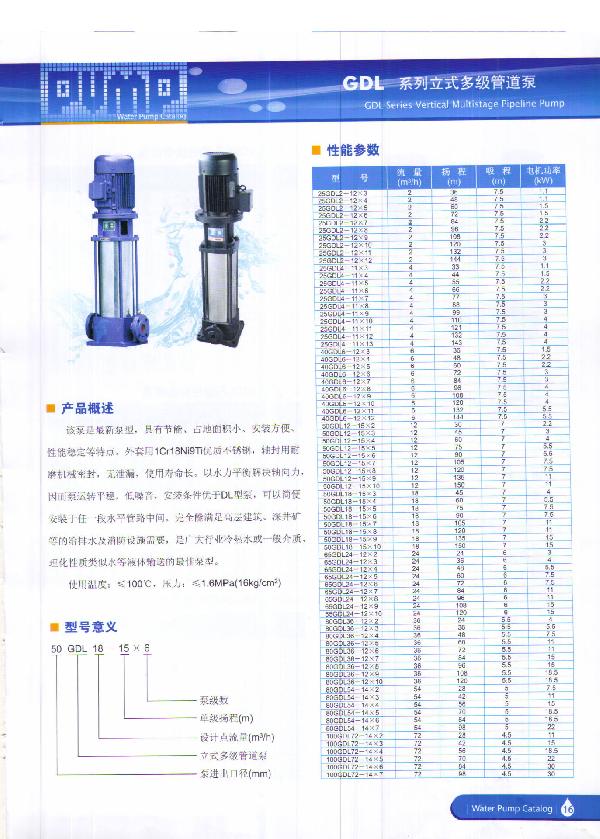

GDL循环泵性能参数及外形尺寸：


		型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
m3/h	M	型号	级数	r/min	kw	%	NPSH	KG
100GDL72-14	2	72	28	2900	11	73	4.5	276
100GDL72-14	3	72	42	2900	15	73	4.5	298
100GDL72-14	4	72	56	2900	18.5	73	4.5	336
100GDL72-14	5	72	70	2900	22	73	4.5	381
100GDL72-14	6	72	84	2900	30	73	4.5	453
100GDL72-14	7	72	98	2900	30	73	4.5	466
100GDL72-14	8	72	112	2900	37	73	4.5	493
100GDL72-14	9	72	126	2900	37	73	4.5	582
100GDL72-14	10	72	140	2900	45	73	4.5	595
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
100GDL72-28	1	72	28	2900	11	73	4.5	276
100GDL72-28	2	72	56	2900	18.5	73	4.5	336
100GDL72-28	3	72	84	2900	30	73	4.5	453
100GDL72-28	4	72	112	2900	37	73	4.5	582
100GDL72-28	5	72	140	2900	45	73	4.5	595
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
100GDL100-30	1	100	30	2900	18.5	73	4.5	336
100GDL100-30	2	100	60	2900	30	73	4.5	453
100GDL100-30	3	100	90	2900	37	73	4.5	493
100GDL100-30	4	100	120	2900	55	73	4.5	640
100GDL100-30	5	100	150	2900	75	73	4.5	840
100GDL100-30	6	100	180	2900	75	73	4.5	855
100GDL100-30	7	100	210	2900	90	73	4.5	870
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
125GDL100-20	2	108	40	2900	18.5	74	4.5	292
125GDL100-20	3	108	60	2900	30	74	4.5	430
125GDL100-20	4	108	80	2900	37	74	4.5	463
125GDL100-20	5	108	100	2900	45	74	4.5	555
125GDL100-20	6	108	120	2900	55	74	4.5	640
125GDL100-20	7	108	140	2900	75	74	4.5	840
125GDL100-20	8	108	160	2900	75	74	4.5	855
125GDL100-20	9	108	180	2900	90	74	4.5	870
125GDL100-20	10	108	200	2900	90	74	4.5	955
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
125GDL100-30	1	100	30	2900	18.5	74	4.5	336
125GDL100-30	2	100	60	2900	30	74	4.5	453
125GDL100-20	3	100	90	2900	37	74	4.5	493
125GDL100-20	4	100	120	2900	55	74	4.5	640
125GDL100-20	5	100	150	2900	75	74	4.5	840
125GDL100-20	6	100	180	2900	75	74	4.5	855
125GDL100-20	7	100	210	2900	90	74	4.5	870
型号	级数	流量	扬程	转速	电机功率	效率	必需汽蚀余量	重量
型号	级数	m3/h	M	r/min	kw	%	NPSH	KG
150GDL160-20	2	160	40	2900	30	78	4.5	422
150GDL160-20	3	160	60	2900	37	78	4.5	452
150GDL160-20	4	160	80	2900	55	78	4.5	613
150GDL160-20	5	160	100	2900	75	78	4.5	820
150GDL160-20	6	160	120	2900	75	78	4.5	836
150GDL160-20	7	160	140	2900	90	78	4.5	922

GDL型立式多级循环泵安装说明：

1、安装时管路重量不不应承受在GDL增压多级泵上,否则易损环GDL立式多级泵;2、GDL管道多级泵瑟电机是整体结构,出厂时已由厂家校正,所以安装时无需调整,因此安装时十分方便;3、安装水泵前应仔细检查GDL稳压多级泵流道内有无影响水泵运行的硬质物,（如石块、铁砂等）以免水泵运行时损还过流部件;4、安装进必须拧紧地脚螺栓,且每间隔一事实上时段应对泵过行检查防止其松动,以免水泵起动时发生剧烈振动而影响的性能;5、为了维修方便和使用安全,在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表,对于高扬程,为了防止水锤,还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故,从而确保水泵在工况下运行,增长水泵的使用寿命;6、GDL循环泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象,以免影响水泵的吸入性能;7、为不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装过滤器;8、安装管路前转动水泵的转子部件,应无磨擦声或卡死现象,否则应将泵拆开检查原因。

GDL型立式多级循环泵起动与停车：

起动前准备1、用手拔转联轴器,叶轮应无卡磨现象,转动灵活;2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气嘴;3、如输送热液体时,起动前应预热,升温速度为50℃/h,泵的预热是用所输送液体不断循环来达到,以使各部位受热均匀;4、应先用手盘动泵几圈以使润滑水进入机械密封端面;5、点动电机,确转向是否正确。起动与运行1、全开进口阀门,关闭吐出管路门;2、接通电源,当GDL循环泵达到正常转速后,逐渐打开吐出管路上的阀门,并调节到所需工况;3、注意观察仪表读数,检查轴封泄漏情况,正常时机机械密封泄漏3漏/分,检查电机、轴承处温度≤70℃,如果发现异常情况,应及时处理。停车1、逐渐关闭吐出管路阀门;2、关闭进口阀门;3、如环境温度低于0℃。应将泵内液体放尽,以免冻裂水泵;4、如长期停用,应将泵拆卸清洗,包装保管。

GDL型立式多级循环泵的维护与保养：

运行中的维护和保养1、进水管路必须高度密封,不能漏水、漏气;2、禁止GDL多级泵在汽蚀状态下长期运行;3、禁止GDL管道泵在大流量工况运行时,电机超电流长期运行;4、定时检查GDL稳压泵运行中的电机电流值,尽量使泵在设计工况范围内运行;5、GDL循环泵在运行中应有专人看管,以免发生意外;6、GDL循环泵每运行500小时应对轴承进行加油;7、GDL循环泵进行长期运行后,由于机械磨损,使机组噪声及振动增大,应停车检查,必要进可更换易损零件及轴承,机组大修期一般为一年机械密封的维护与保养1、机械密封润滑液应清洁无固体颗粒;2、严禁机械封在干磨情况下工作;3、起动前应盘动泵（电机）几圈,以免突然起动造成机械密封断裂损坏。
