超硬材料气流粉碎机

超硬材料气流粉碎机

浏览量 1321
规格/型号:暂无
品牌:绵阳九方
应用领域:选矿设备
产地:四川 - 绵阳
厂家/供应商:绵阳九方环保节能科技有限公司
咨询电话::暂无(请说明信息源自“北方有色网”)
更新时间:2024-03-05
级别:待认证

超硬材料气流粉碎机说明介绍

环磨机+气流粉碎机

超硬材料气流粉碎机专用设备,绵阳九方主要由JFHM环磨机+JFQ系列粉碎机组成。

根据人造超硬材料、氮化硼等超硬材料不同,产能要求与应用不同,定制制造生产。

超硬材料气流粉碎机具有:磨损小,精度控制高,粒径分布均匀等特点。可广泛应用于人造超硬材料、氮化硼等超硬材料材料微米级实验和生产。


应用领域

四氧化三铁、铁粉、石英、钽粉、人造超硬材料、立方氮化硼等莫氏硬度4-7的超硬材料。

设备选型

一、粗磨工序

针对物料比较大的颗粒,首先采用环磨机将物料从20mm研磨到1000目。

工作原理

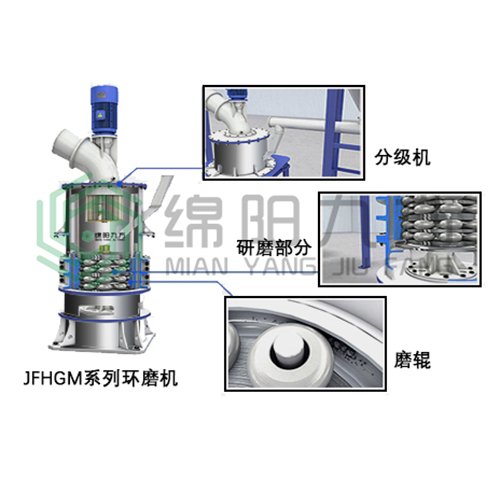

JFHGM磨机工作原理:进大块物料经破碎机破碎成小颗粒后,由提升机送入料仓,再通过给料机和倾斜的导料管,将物料均匀地送到主机内转盘上部的散料盘上。

环磨机工作时,主机电动机通过减速器带动主轴及转盘旋转,转盘通过轴销带动几十个磨辊在环道内旋转、滚动。物料在离心作用下散向周边并落入磨腔,在环道内被磨辊冲压、滚辗、研磨。物料经多层粉碎并反复研磨成粉。随着高压风机不断的抽吸设备内部的空气,经多层粉碎后的物料随不断进入的空气,被带入选粉机,高速旋转的叶轮对其进行筛选,不合格的物料回落重磨,合格的物料则随气流进入收尘器,粉尘下落,由底部的卸料阀排出即为成品。

小部分细粉尘则随气流进入除尘器,并粘附在滤袋表面。脉冲阀控制高压气流从滤袋内部瞬间喷射,粘附其上的粉尘则因滤袋的突然抖动下落,底部的输送机则把收集的物料送出进行成品包装。经过滤后的洁净空气在消声器出风口处排出。

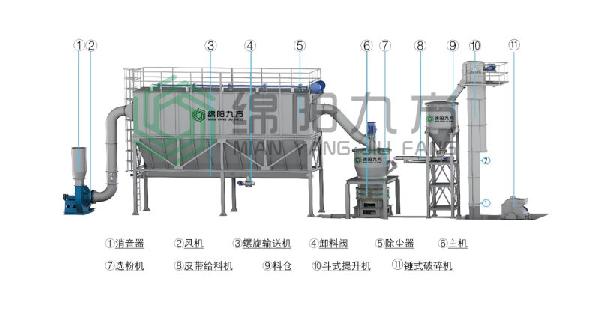

JFHGM系列环磨机工艺流程图


设备特点

●高效低耗

在成品细度及电动机功率相同的情况下,比其他类型磨机的产量高一倍以上,能耗低30%。

●易损件使用寿命长

磨辊、磨环采用特种耐磨材料制成,从而使耐用程度大大提高。加工碳酸钙、方解石时,使用寿命可达2-5年。

●安全可靠性高

因磨腔内无滚动轴承及螺钉,所以不存在轴承及其密封件易损的问题,或因螺丝松动而毁坏机器的问题。

●产品细度高,细度可调节范围广

细度可在200-2500目(74-5微米)之间任意调节,且产品细度一次性可达到D97≤5μm。

●自动化程度高

PLC集中控制,先进的智能变频调速装置,使用该装置使加工出的粉体粒度更加均匀,产品细度调节方便。

二、精细气流粉碎工序

超音速流化床气流粉碎机

流化床气流粉碎机的工作原理决定了它适用领域广、成品细度高、分级精度高等特点,与空气压缩机、冷干机、旋风收集器、除尘器、引风机、控制柜等组成一整套完整的气流粉碎系统。

设备原理

气流粉碎机就是压缩空气经过冷却、过滤、干燥后,经喷嘴形成超音速气流射入粉碎腔,在压差作用下使物料流态化,被加速的物料在多个喷嘴的交汇点汇合,产生剧烈的冲击、碰撞、磨擦、剪切而达到颗粒的超细粉碎,被粉碎的细粉随上升气流输送至上部的涡轮分级机,在分级轮离心力和风机抽力的作用下将符合细度的微粉排出,并进入下级分级继续分选或收集,净化的气体由引风机排出。

设备特点

★★★★★空压机组选用国内优质知名品牌空压机组,采用三级精密过滤器。

★★★★★设备选用为PLC控制柜。只需调整部分参数可实现多种产品多种粒度要求。

★★★★★粉碎产品的粒径可达到微米级甚至亚微米级。

★★★★★成品粒度分布窄,且均匀。

★★★★★气流粉碎机粉碎过程,物料不会升温,温度处于常温状态(即15℃左右)。尤其适合低熔性、热敏性及挥发性物料的粉碎。

★★★★★无介质粉碎无污染,粉碎产品纯正。

★★★★★粉碎粒度范围广,成品粒径在d97=3~74μm范围内任意调节,机型全,产量在1~1000kg/h的机型任选,涡轮分级机分级,粒度分布集中成品中无过大颗粒。

★★★★★系统负压作业,无粉尘污染,生产环境优良健康。

★★★★★结构简单、无运动部件,容易拆装;

工艺流程


技术参数

型号

空气耗量

(m3/min)

空气压力

(MPa)

进料粒度

(mm)

产品粒度

(μm)

生产能力

(kg/h)

装机功率

(Kw)

JFQ-50

1.7

0.8

≤1

3~74

1~3

≤20

JFQ-100

3.6

0.8

≤1

3~74

1~5

≤35

JFQ-200

10

0.8

≤2

3~74

15~30

≤75

JFQ-300

16

0.8

≤2

3~74

30~80

≤120

JFQ-400

22

0.8

≤5

3~74

80~200

≤168

JFQ-600

40

0.8

≤5

3~74

200~500

≤320

JFQ-800

60

0.8

≤5

3~74

500~1000

≤600
