颚式
破碎机用途和使用范围 该系列破碎机适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的大块度不得大于技术参数表所规定。广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

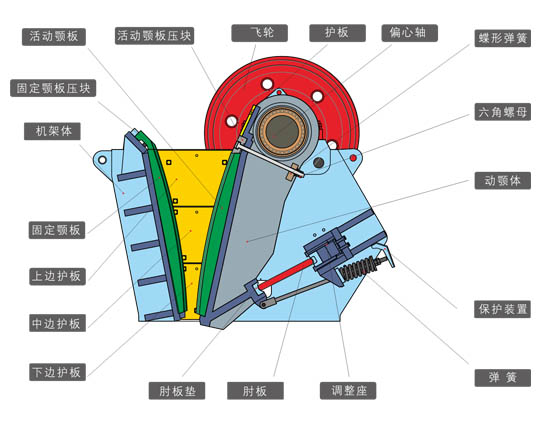

鄂式破碎机结构 鄂式破碎机结构由静鄂板、边护扳、动鄂板、皮带轮、偏心轴、推动扳、调整块以及电机和皮带组成。
鄂式破碎机的主要磨损部件是:鄂板,并且消耗量极大,因此,提高鄂板的使用寿命非常重要,而提高鄂板的使用寿命,关键在于分析其工况条件及磨损机理,根据工况条件合理地选择鄂板材质。常见的鄂板材质主要有四种:高锰钢、中锰钢、高铬铸铁与高锰钢复合、低合金铸钢。
鄂式破碎机工作原理 该破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上升时肘板与动鄂间夹角变大,从而推动动鄂板向固定鄂板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动鄂下行时,肘板与动鄂夹角变小,动鄂板在拉杆,弹簧的作用下,离开固定鄂板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动而破碎机动鄂作周期运动压碎和排泄物料,实现批量生产。
技术参数
型号
|
进料口尺寸 (mm)
|
最大进料粒度 (mm)
|
排料口调整范围 (mm)
|
处理能力(t/h)
|
偏心轴转速(r/min)
|
电机功率 (kw)
|
外形尺寸 (长×宽×高) (mm)
|
PE 150×250
|
150×250
|
125
|
10-40
|
1-3
|
268
|
4P 5.5
|
760×700×860
|
PE 200×300
|
200×300
|
180
|
15-50
|
2-6
|
260
|
4P 7.5
|
915×780×990
|
PE 200×350
|
200×350
|
180
|
18-60
|
3-10
|
276
|
4P 11
|
1000×914×1112
|
PE 250×400
|
250×400
|
210
|
20-70
|
5-21
|
300
|
6P 15
|
1100×1032×1285
|
PE 400×600
|
400×600
|
340
|
40-100
|
16-64
|
270
|
6P 30
|
1623×1736×1615
|
PE 500×750
|
500×750
|
425
|
50-100
|
40-110
|
268
|
6P 55
|
1920×1850×1920
|
PE 600×750
|
600×750
|
500
|
150-200
|
80-240
|
268
|
6P 55
|
2020×1850×1920
|
PE 600×900
|
600×900
|
500
|
65-160
|
50-160
|
254
|
6P 55
|
2530×1900×2340
|
PE 750×1060
|
750×1060
|
630
|
80-180
|
110-320
|
245
|
8P 110
|
2680×2380×2785
|
PE 900×1200
|
900×1200
|
750
|
100-200
|
220-380
|
208
|
8P 110
|
3470×2876×3330
|
PE 1200×1500
|
1200×1500
|
1020
|
150-350
|
400-1000
|
180
|
8P 160-245
|
4850×3220×3680
|
PE 1500×1800
|
1500×1800
|
1200
|
220-350
|
500-1200
|
180
|
8P 280-380
|
5160×3660×4248
|
PEX 150×750
|
150×750
|
120
|
18-48
|
8-25
|
320
|
4P 15
|
1170×1575×1030
|
PEX 250×750
|
250×750
|
210
|
25-60
|
13-35
|
320
|
6P 22
|
1550×1730×1470
|
PEX 250×1000
|
250×1000
|
210
|
25-60
|
16-52
|
330
|
6P 30
|
1580×2006×1390
|
PEX 250×1200
|
250×1200
|
210
|
25-60
|
20-61
|
330
|
6P 37
|
1780×2214×1430
|
PEX 300×1300
|
300×1300
|
250
|
20-90
|
16-105
|
300
|
6P 55
|
2210×2320×1723
|
注:产量根据不同物料,进料粒度等因素其结果将有所不同
