节能格子型球磨机

节能格子型球磨机

793
规格/型号：暂无
品牌：鑫海矿装
应用领域：选矿设备
产地：山东 - 烟台
厂家/供应商：山东鑫海矿业技术装备股份有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2023-11-15
级别：待认证

节能格子型球磨机说明介绍

节能格子球磨机

【进料粒度】：≤20-≤25mm

【处理范围】：0.17~170t/h

【适用条件】：始于处理较粗物料

【产品特点】：功耗低2%、节能30%

【产品改进】：湿式节能格子型球磨机采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗。

优势特点

大排矿口，生产能力大。

油雾润滑装置，保证大小齿轮润滑可靠。

直径2.1米以下磨机采用整体机架，便于土建施工和设备安装。

采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗。

节能格子球磨机的传动采用大型双列调心滚子轴承代替滑动轴承，摩擦力大大降低，启动容易、节能20-30%。

节能格子球磨机

工作原理

节能格子球磨机主要部件是一个直径较小而长度较大的筒体，通过传动装置使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断給入物料，其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。

节能格子型球磨机在出料端有排料格子，球磨机依靠格子板强制排矿，筒体内矿浆面低，减轻矿石过磨，并防止钢球排出。在相同生产条件下，生产能力较溢流型磨机高。筒体两端采用滚动轴承取代滑动轴承，节能显著。

节能格子球磨机

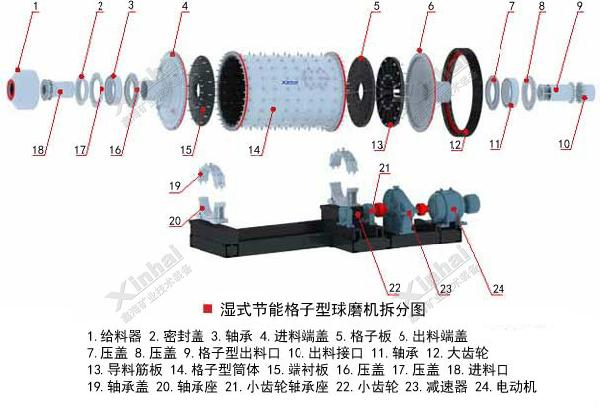

产品结构

节能格子球磨机

湿式节能格子型球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。

中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

应用范围

在选矿厂中，常用于粗颗粒矿物磨砺，在一段磨矿中应用非常广泛。

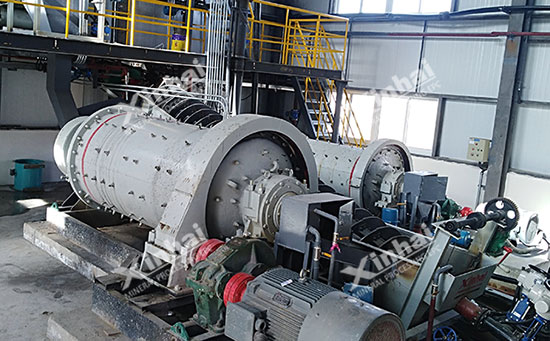

现场实图

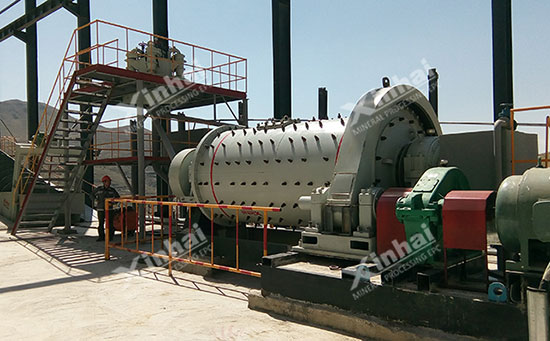

乌干达多金属矿球磨机现场

节能格子球磨机

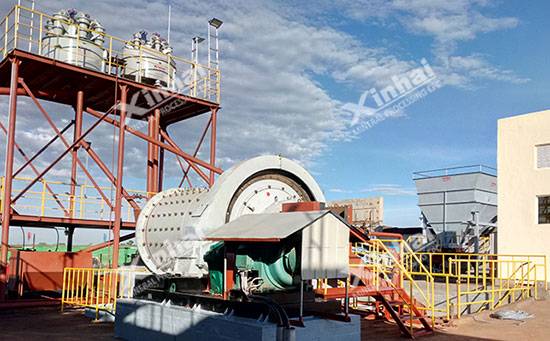

某金矿球磨机磨矿现场

节能格子球磨机

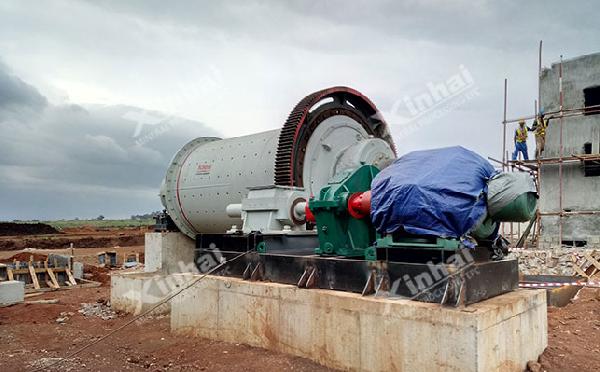

苏丹300吨金矿球磨机现场

节能格子球磨机

TIPS：节能格子球磨机安装要求

（1）在安装前必须清点零件的数量。检查与清除各个零件加工表面与螺纹在装卸搬运中所造成的损伤，并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及脏物等。

（2）安装时要在固定接触表面上涂以干油，在活动表面涂以稀油。

（3）格子型球磨机必须安装在稳固的钢筋混凝土基础上，基础的深度用户可根据当地的地质条件决定。

（4）为了基础不受损坏，在基础上部必须覆盖护板，该件由用户自备。

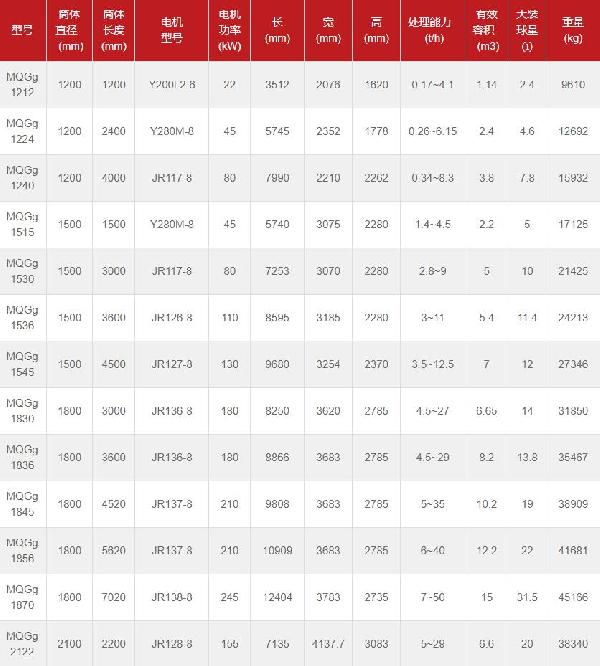

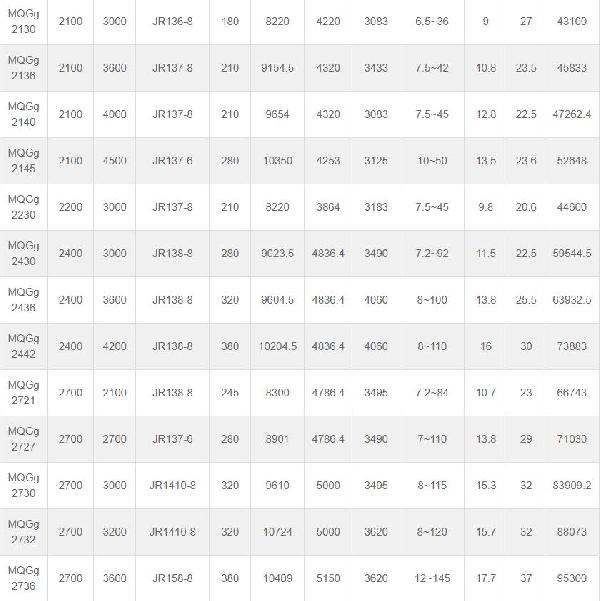

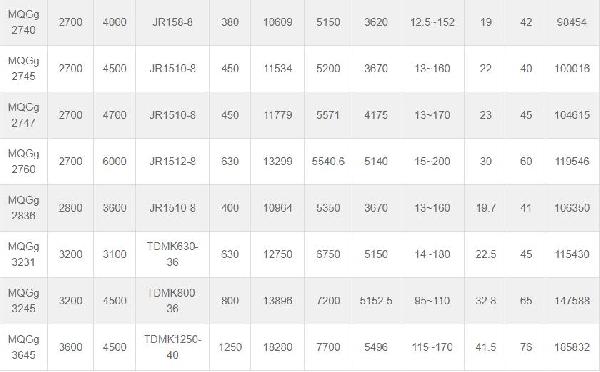

技术参数
