欧版颚式破碎机

270

规格/型号：JCE

品牌：上海山启机械

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：上海山启机械销售有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-21

级别：待认证

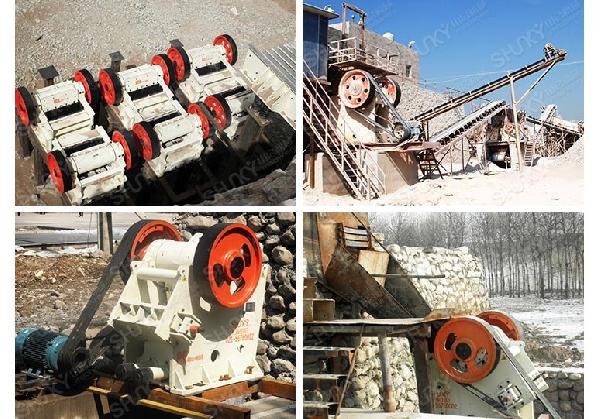

欧版颚式破碎机说明介绍

设备简介

上海山启机械制造有限公司是岩石和矿物加工设备生产企业，目前开发生产的欧版JCE系列破碎机是很受青睐的颚式破碎机。当考虑对坚硬、强磨蚀性物料进行破碎时，应先选择采用了破碎技术和制造新工艺的JCE系列欧版颚式破碎机。

性能特点

1、采用优良的制造工艺、制作材料。

2、更的动颚总成，使其更经久耐用。动颚总成采用高质量的铸钢件构成，并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工，这均使得JCE系列颚式破碎机具有超凡的可靠性。

3、轴承座采用整体式铸钢结构。整体铸钢轴承座能够保证与破碎机架配合，同时也大大增强了轴承座的径向强度，而分体式轴承座则不拥有该优点。

4、采用有限元分析技术，破碎机具有更高的强度。

5、破碎腔采用对称“V”形结构，使实际进料口宽度与名义进料口宽度相一致。

6、排料口调整更快捷方便。JCE系列欧版颚式破碎机装有楔块排料口调整装置，该装置比老式的垫片调整更简单和快捷。

7、选用轴承规格更大、承载能力更高。所有JCE系列颚式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承，其更高的承载能力和有效的迷宫密封使轴承使用时间大大地延长。

8、新采用了齿形护板，增大了颚板的有效长度，产量更高。

技术参数

型号	进料口尺寸（mm）	最大进料边长（mm）	排料口调节尺寸（mm）	偏心轴转速（rpm）	处理能力（t/h）	电动机			外形尺寸（mm）
型号	进料口尺寸（mm）	最大进料边长（mm）	排料口调节尺寸（mm）	偏心轴转速（rpm）	处理能力（t/h）	型号	功率（kw）	转速（rpm）	外形尺寸（mm）
JCE1302	180×1300	150	10-30	320	12-35	Y225M-6	30	980	1320×2150×1175
JCE1003	250×1000	220	20-40	330	15-50	Y225M-6	30	980	1400×1850×1310
JCE1303	250×1300	220	70-100	290	26-85	Y250M-6/ Y280S-6	37/45	980	1450×2150×1175
JCE604	400×600	350	35-85	250	15-70	Y225M-6	37/45	980	1920×1460×1840
JCE800×1060	800×1060	650	80-160	275	125-350	Y315L1-6	110	990	2923×2294×2865
JCE860×1100	860×1100	720	100-225	240	200-500	Y315L1-6	132	985	3300×2320×3120

原理结构

JCE系列欧版颚式破碎机主要有机架部分，偏心轴转动部分，破碎腔工作部分，保险装置，排料口调整装置等部分组成。 1、机架部分：由侧板、前箱组件、后箱焊件等组成。 2、偏心轴转动部分：主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。 3、破碎腔工作部分：主要由定颚板、动颚板、侧衬板、护板等组成，是破碎物料的工作零件。 4、保险装置：由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起保险作用的零件。 5、排料口调整装置：该装置用来调整排料口的大小尺寸，控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。
