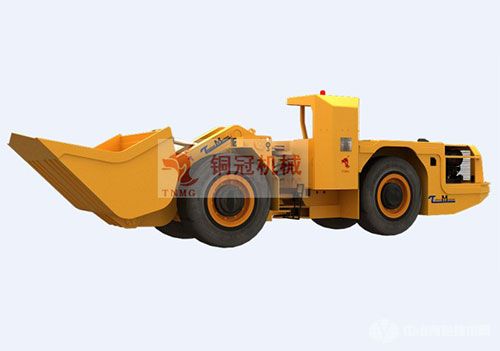

3m³地下内燃遥控铲运机主要技术参数
使用环境:适合在巷道宽度在2.4m,高度2.5m以上的矿山使用。
外形尺寸长宽高 8868X2112X2275(mm)
重量
空载重量 17.6t
额定载荷 6t
能力
标准斗容 3m3
最大卸载高度mm 1850±150 加长型2300±150
最小卸载距离mm 1650 加长型1180±50
前进、后退行驶速度
一档 5±0.5 km/h
二档 9.5±1 km/h
三档 15±0.5 km/h
四档 19.5±2km/h
转弯半径(mm):
内侧:3600±200
外侧:6400±200
柴油机 道依茨DEUTZ BF6L914C(150kw)
变矩器 DANA C273
变速箱 DANA R32420
驱动桥 DANA 16D2149
主要液压件
制动泵 美国PARKER
充液阀 美国Mico
制动踏板阀 美国Mico
主工作阀 美国PARKER
转向阀 美国PARKER
1、采用低污染发动机,配备金属催化净化器,排放的尾气中有害物质含量极低;
2、采用电/液换挡的变速箱;
3、设计独特的反转六杆工作机构,承载力大,卸载高度高,可实现任意高度卸尽矿石。
4、采用先导式液压控制,液压元件和液压回路的集成化,方便实现远程控制。
5、采用全遥控操作方式,遥控距离为50m,遥控单元体积小,重量轻,性能可靠。
