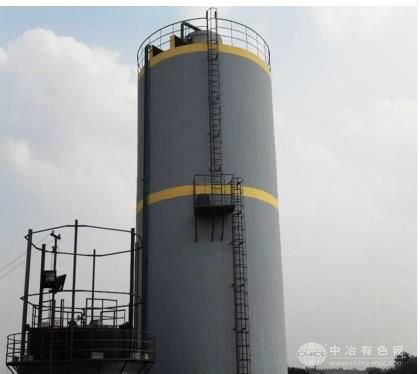

IC厌氧反应器
概述：
IC(internal circulation)反应器是新一代高效厌氧反应器，即内循环厌氧反应器，相似由2层UASB反应器串联而成。其由上下两个反应室组成。废水在反应器中自下而上流动，污染物被细菌吸附并降解，净化过的水从反应器上部流出。
工作原理：
它相似由2层UASB反应器串联而成。按功能划分，反应器由下而上共分为5个区：混合区、第1厌氧区、第2厌氧区、沉淀区和气液分离区。
混合区：反应器底部进水、颗粒污泥和气液分离区回流的泥水混合物有效地在此区混合。
第1厌氧区：混合区形成的泥水混合物进入该区，在高浓度污泥作用下，大部分有机物转化为沼气。混合液上升流和沼气的剧烈扰动使该反应区内污泥呈膨胀和流化状态，加强了泥水表面接触，污泥由此而保持着高的活性。随着沼气产量的增多，一部分泥水混合物被沼气提升至顶部的气液分离区。
气液分离区：被提升的混合物中的沼气在此与泥水分离并导出处理系统，泥水混合物则沿着回流管返回到下端的混合区，与反应器底部的污泥和进水充分混合，实现了混合液的内部循环。
第2厌氧区：经第1厌氧区处理后的废水，除一部分被沼气提升外，其余的都通过三相分离器进入第2厌氧区。该区污泥浓度较低，且废水中大部分有机物已在第1厌氧区被降解，因此沼气产生量较少。沼气通过沼气管导入气液分离区，对第2厌氧区的扰动很小，这为污泥的停留提供了有利条件。
沉淀区：第2厌氧区的泥水混合物在沉淀区进行固液分离，上清液由出水管排走，沉淀的颗粒污泥返回第2厌氧区污泥床。
从IC反应器工作原理中可见，反应器通过2层三相分离器来实现SRT>HRT，获得高污泥浓度;通过大量沼气和内循环的剧烈扰动，使泥水充分接触，获得良好的传质效果。
优势：
(1)容积负荷高:IC反应器内污泥浓度高，微生物量大，且存在内循环，传质效果好，进水有机负荷可超过普通厌氧反应器的3倍以上。
(2)节省基建投资和占地面积:IC 反应器容积负荷率高出普通UASB 反应器3倍左右，其体积相当于普通反应器的1/4-1/3 左右，大大降低了反应器的基建投资;而且IC反应器高径比很大(一般为4-8)，所以占地面积特别省，非常适用于紧张的厂矿企业新、扩建工程。
(3)抗冲击负荷能力强:IC反应器实现了自身的内循环，循环流量可达进水量的10-20倍。因为大量的循环水和进水在反应器底部充分混合，使反应器底部有机物浓度降低，从而提高了反应器的耐冲击负荷能力;同时大水量也使底部污泥得以均散，保证了废水中的有机物与微生物的充分接触反应，提高了处理负荷。
(4)抗低温能力强:温度对厌氧消化的影响主要是对消化速率的影响。IC反应器由于含有大量的微生物，温度对厌氧消化的影响变得不再显著和严重。通常IC反应器厌氧消化可在常温条件(20-25 ℃)下进行，这样减少了消化保温的困难，节省了能量。
(5)出水稳定性好:因为IC反应器相当于上下两个UASB反应器的串联运行，下面一个反应器具有很高的有机负荷率，起“粗”处理作用，上面一个反应器的负荷低，起“精”处理作用，使出水水质好且稳定。
(6)启动周期短:IC反应器内污泥活性高，生物增殖快，为反应器快速启动提供有利条件。IC反应器启动周期一般为1~2个月，而普通UASB启动周期长达4~6个月[7]。
IC反应器当前在造纸行业应用较多的是用各类废纸作原料的造纸企业，处理的目的包括实现一般的达标排放，通过治理后的废水回用，从而达到节水和治污的双重目的。
适用范围：
IC厌氧反应器是一种高效的多级内循环反应器，为第三代厌氧反应器的代表类型(UASB为第二代厌氧反应器的代表类型)，与第二代厌氧反应器相比，它具有占地少、有机负荷高、抗冲击能力更强，性能更稳定、操作管理更简单。当COD为10000-15000mg/1时的高浓度有机废水;第二代UASB反应器一般容积负荷为5-8kgCOD/m3;第三代AIC厌氧反应器容积负荷率可达15-30kgCOD/m3。IC厌氧反应器适用于有机高浓度废水。
