工作原理

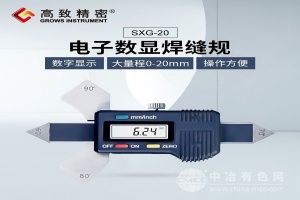

SXG-20基于机械游标与电子数显双重测量原理实现焊缝参数检测：
机械测量结构：主尺与副尺通过精密导轨滑动连接，副尺端部配备可旋转测头（角度可调0~180°），通过游标卡尺式结构直接读取焊缝余高、错边量等线性尺寸；
电子数显系统：内置高精度容栅传感器（分辨率0.01mm），实时捕捉主尺与副尺的相对位移，并将信号转换为数字量显示于LCD屏（带背光），避免人工读数误差；
角度测量模块：副尺内置电子倾角传感器（精度±0.1°），通过重力感应自动计算坡口角度（如V型坡口、U型坡口），数据同步显示于屏幕，支持角度锁定功能。
应用范围
船舶制造：检测船体对接焊缝余高（标准≤3mm）、错边量（标准≤0.1t，t为板厚），确保符合《中国船级社焊接规范》；
压力容器：测量封头与筒体环焊缝的熔深（标准≥80%板厚）、焊缝宽度（标准≥2√t+4mm），评估焊接接头强度；
钢结构工程：检测H型钢、箱型柱角焊缝的焊脚尺寸（标准≥min(1.2t₁,1.2t₂)，t₁、t₂为两板厚），控制焊接变形；
轨道交通：测量列车车体激光焊缝的余高（标准≤0.5mm）、表面平整度（偏差≤0.3mm），满足高速运行振动要求。
技术参数
测量范围：余高/错边量/宽度0~20mm，熔深0~15mm，角度0~180°
分辨率：0.01mm（线性尺寸），0.1°（角度）
精度：±0.03mm（线性尺寸），±0.2°（角度）
防护等级：IP67（防尘防水，1米水深浸泡30分钟）
产品特点
高精度与耐用性：主尺与副尺采用304不锈钢材质（表面镀硬铬处理），耐磨防锈；容栅传感器通过100万次滑动测试，寿命≥5年；
多功能一体化设计：单尺集成线性尺寸、角度测量功能，无需更换附件；支持数据保持（HOLD）、单位切换（mm/inch）、最大/最小值记录等实用功能；
便携与易操作：尺寸280mm×60mm×15mm，重量仅0.5kg，可放入工具包随身携带；LCD屏带背光，强光/暗光环境下均可清晰读数；
智能数据管理：通过Type-C接口连接电脑，使用专用软件（SXG-Tool）导出测量数据（支持Excel/CSV格式），生成检测报告并追溯历史记录。
