工作原理

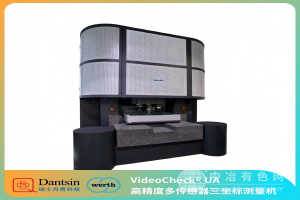

VideoCheck UA采用多传感器融合技术：高分辨率CCD摄像头通过亚像素算法捕捉工件边缘与表面特征，实现非接触式视频测量；接触式测头通过三维坐标定位获取精确尺寸数据；激光扫描模块则生成点云数据，分析复杂曲面形貌。内置计量软件通过数据融合算法，将多源测量结果关联至统一坐标系，支持“一次装夹，多维度检测”，精度达微米级（±0.5μm）。
应用范围
该设备适用于汽车制造（变速箱齿轮齿形检测）、航空航天（涡轮叶片轮廓分析）、电子工业（PCB板元件共面性检测）、精密机械（模具型腔尺寸验证）等领域。其多传感器协同特性尤其适合复杂结构件（如带孔槽的发动机部件）与微小零件（如手机摄像头镜片）检测，例如铸件壁厚测量、塑料件装配间隙分析等场景。
产品技术参数
测量范围：X/Y/Z轴：500mm×600mm×400mm（可扩展至2000mm）
视频测量精度：±0.5μm（重复性误差＜0.3μm）
接触式测头精度：±(1.2+L/300)μm（L为测量长度，单位mm）
激光扫描点间距：5μm-50μm（可调）
最大工件重量：500kg（标准配置），可选配1000kg
软件功能：尺寸公差分析/曲面拟合/数据导出（IGES/STEP）
数据接口：USB3.0/GigE Vision，支持CAD/CAM系统对接
电源：AC220V±10%（功率800W）
防护等级：IP54（防尘防溅）
尺寸：1800mm×1200mm×2000mm（主机），重量＜1500kg
产品特点
多传感器融合检测：同步实现视频测量（快速边缘检测）、接触式测量（高精度孔槽定位）与激光扫描（复杂曲面建模），避免传统单传感器检测的局限性，适配从简单规则件到复杂自由曲面件的检测需求。
微米级精度与亚像素算法：视频测量模块结合亚像素边缘提取技术，实现0.5μm级精度，支持电子元件（如芯片引脚共面性）与光学镜片（如非球面轮廓）检测。
智能数据关联与报告：软件自动融合多传感器数据，生成包含尺寸公差、形位误差与表面形貌的综合检测报告，符合ISO 10360与VDA 5标准，数据可导出至质量管理系统（QMS）。
用户友好与自动化：中文界面操作，预设汽车、航空、电子检测模板，支持编程自动测量路径（CNC模式），适配在线生产质量监控需求。
耐用与低维护：花岗岩基座与空气轴承导轨确保长期稳定性，模块化传感器可快速更换，长期使用成本低，适应实验室与车间环境。
VideoCheck UA凭借其多传感器融合技术与微米级精度，成为精密计量领域的创新解决方案，助力用户从单一维度检测转向多模态协同分析，为高端制造质量控制与工艺优化提供精准数据支撑。
