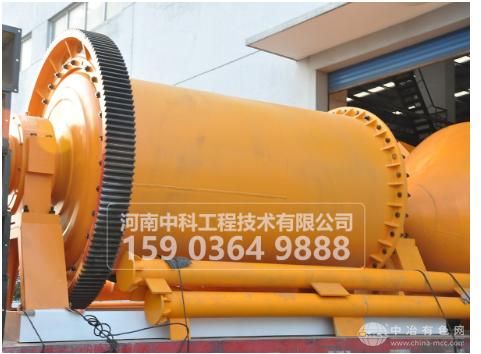

陶瓷内衬球磨机
设备定义与核心结构：
陶瓷内衬球磨机是以氧化铝陶瓷等高耐磨材料为内衬的研磨设备，其核心结构包括：
筒体：由钢板焊接而成，内部镶嵌高纯度氧化铝陶瓷衬板(硬度≥HRA85)，厚度通常为40-60mm，有效抵御物料冲击与磨损。
传动系统：采用变频电机+减速机驱动，转速可调(临界转速的60-80%)，确保研磨介质(陶瓷球/钢球)达到最佳抛落高度。
进料/出料装置：螺旋输送机实现连续均匀喂料，出料端配备筛分装置，控制成品粒度(如250目筛余<3%)。
隔仓板：多仓设计(通常2-3仓)，通过阶梯衬板或波纹衬板优化研磨介质分布，防止物料短路。
技术优势：
耐磨、节能、低污染；
超长使用寿命；
陶瓷衬板耐磨性是高锰钢的3-5倍，在湿式磨矿中寿命可达8000-12000小时，减少停机更换频率。
案例：某硅砂厂Φ3.6×8.0m球磨机使用高铝瓷砖衬板后，年维护成本降低42万元。
显著节能效果
摩擦系数较金属衬板降低30%，电机功率可下降10-15%。
实例：Φ2.2×7m球磨机改造后，吨矿电耗从18.5kWh降至15.8kWh，年节电210万kWh。
铁污染控制
陶瓷材质避免钢球磨损带来的铁杂质，适用于电子级硅微粉、医药中间体等高纯度物料加工。
数据：研磨电子级石英砂时，铁含量可控制在<5ppm，远低于金属衬板设备的30ppm。
低噪音运行
陶瓷衬板减少研磨冲击噪声，设备运行噪音≤85dB，较金属衬板降低10-15dB。
三、应用领域与典型案例
锂离子电池正极材料(如磷酸铁锂)研磨至D50<1μm，比表面积可控在12-18m²/g。
案例：某动力锂电池厂采用行星式陶瓷球磨机，镍钴锰酸锂材料合成周期缩短30%。
陶瓷与建材
建筑陶瓷原料(长石、石英)细磨至250目筛余<1%，提高坯体致密度。
数据：广东某陶瓷厂使用湿法连续式球磨机，单线日产量达120吨，能耗降低18%。
化工与医药
颜料分散研磨(如钛白粉)，粒径分布D90<2μm，色差ΔE<0.5。
案例：某生物医药公司采用真空陶瓷球磨机，氧化反应率控制在<0.3%，提高产品纯度。
选型与维护指南：
关键参数选择
装球量：根据物料硬度调整，硬质物料(如石英)装球量可达筒体容积的45%。
转速控制：最佳转速范围为临界转速的60-65%，通过变频器实现动态调速。
衬板类型：
阶梯衬板：适用于粗磨仓，提升抛落高度;
平衬板：用于细磨仓，增强研磨作用。
维护要点：
润滑管理：主轴承采用干油泵定期注脂，油温≤55℃;大小齿轮为油浸式润滑。
衬板检查：磨损达70%或出现70mm以上裂纹时需更换，螺栓松动需立即紧固。
钢球级配：定期补充直径10-60mm的陶瓷球，保持级配比例(如大:中:小球=3:4:3)。
行业发展趋势：
大型化与连续化
单机容量向Φ4.0m以上发展，湿法连续式球磨机在建材行业渗透率超60%。
智能化控制
搭载人工神经网络(ANN)预测系统，实时调整转速、装球量，能耗预测误差<0.8kWh/t。
多功能集成
结合搅拌磨技术，开发“破碎-研磨-分级”一体化设备，单台处理量突破100吨/日。
