工作原理

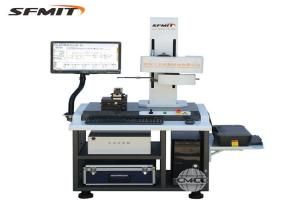

SP1002采用远心光学系统与线激光扫描技术：工件置于载物台上，线激光发射器投射光束至工件表面，通过高分辨率CCD相机捕捉反射光形成的轮廓条纹。设备基于三角测量原理，将光信号转换为数字轮廓数据，结合智能软件自动计算线性尺寸、角度、圆弧半径及形位误差。软件支持实时3D重建与轮廓对比，数据通过LCD屏或PC端软件同步呈现。
应用范围
设备适用于多场景轮廓检测需求：
机械制造：齿轮、螺纹、轴类零件的轮廓尺寸验证；
电子行业：连接器、PCB板边缘的精密轮廓测量；
航空航天：涡轮叶片、复合材料结构的表面形貌分析；
科研教学：新材料成型工艺的轮廓表征研究；
质量管控：来料检验、过程抽检与成品几何精度合格判定。
产品技术参数
测量范围：X轴0~300mm，Z轴0~200mm（可扩展）；
分辨率：0.1μm（X/Z轴），角度0.001°；
精度：±(1+L/200)μm（L为测量长度，单位mm）；
扫描速度：500~2000mm/s（可调）；
光源：线激光（波长650nm，功率5mW）与LED背光；
软件功能：轮廓采集、尺寸测量、形位误差分析、3D重建、报告生成（PDF/Excel）；
数据接口：USB/RS232（支持PC端软件与工业总线）；
电源：AC220V±10%，50Hz；
设备尺寸：800mm×650mm×1500mm；
重量：220kg；
执行标准：GB/T 1958、ISO 1101、ASTM E230。
产品特点
非接触式测量：线激光扫描避免工件表面损伤，适配精密零件检测；
高精度与速度：分辨率0.1μm，扫描速度达2000mm/s，兼顾效率与精度；
智能3D重建：自动生成工件表面三维模型，支持轮廓对比与缺陷识别；
灵活扩展性：可选配旋转台、自动调焦模块，适配复杂轮廓检测；
操作便捷：10.1寸触摸屏人机交互，支持一键测量与数据导出；
合规与认证：符合GB/T 1958、ISO 1101标准，通过CE认证。
