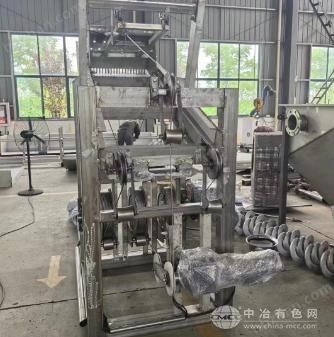

钢丝绳牵引式机械格栅
产品结构：
本机由机架、钢绳驱动及过扭保护装置、二根牵引钢绳和置于中间的一根开闭耙钢绳、导向轮、松绳开关、耙斗开闭装置、耙斗及斗车、格栅、导轨及托渣板、撇渣板、导渣板、电控设备等构成。
钢丝绳牵引式机械格栅产品特点：
1、由于耙斗牵引点偏离耙斗铰支点，因而具有强制闭耙力，比传统的两点重合*;
2、与链传动除污机比，构造简单，重量轻，维护简单。用于渠(井)深度大的格栅间，此一优点更为明显;
3、除导轨、格栅长期置于污水，耙斗等取渣部件在工作时短暂置于污水中外，其它部件均在井上，耐腐蚀且维护方便;
4、具有全面可靠的机械过载保护，保证运行。
三索式钢丝绳格栅除污机主要技术参数：
栅渠宽度：B≤3mm 升闭耙功率：0.75kw
栅渠深度：H≤12m 驱动功率:1.1kw(B<1.5)
栅条净距：≥20mm 1.5kw(1.5≤B<2)
卸渣口离地高度：≤1.2m 2.2kw(B≥2)
栅条倾角：75°-90°
构造及工作过程：
钢丝绳牵引式机械格栅本机由机架、钢绳驱动及过扭保护装置、二根牵引钢绳和置于中间的一根开闭耙钢绳、导向轮、松绳开关、耙斗开闭装置、耙斗及斗车、格栅、导轨及托渣板、撇渣板、导渣板、电控设备等构成。
工作循环过程如下：
在发出工作指令后，钢绳驱动装置开动放绳，耙斗从位置(上一循环撇渣结束处)沿导轨下行，撇渣板在自重的作用下随耙斗下降。当撇渣板复位后，耙斗在开闭耙装置(电液推杆)的推动下通过中间钢绳的牵引张开并继续下行，直至抵达渠(井)底下限位，因限位杆阻挡，小车停动而钢绳松驰，松绳开关动作，启动电液推杆后缩，放松中间钢绳，使耙斗在自重的作用下闭合。待耙齿插入格栅间隙后，钢绳驱动装置开动收绳，进一步强制耙斗闭合后耙斗和斗车沿导轨上行，清理并输送被格栅拦截的栅渣，直至触及撇渣板，在两者相对运动的作用下，栅渣被撇出经导渣板落入盛渣桶(或输送机)，完成了一个工作循环。
在工作过程中，如遇意外障碍导致钢绳驱动装置过扭，当其扭矩达设定值时，即自行报警停机;如耙斗开闭装置过载，电液推杆液压上升达设定值时，溢流阀动作确保系统
