工作原理

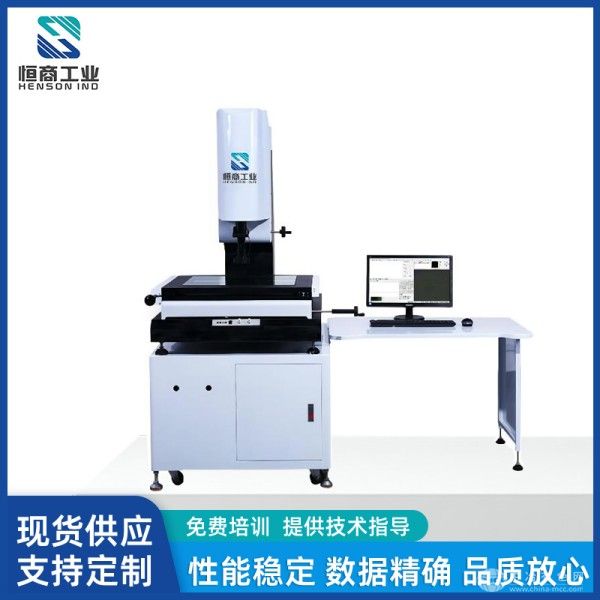

UMI3020采用光学成像与计算机图像处理技术，通过高分辨率彩色CCD摄像机捕捉被测物体表面影像，结合可调环形LED冷光源实现轮廓光、表面光及同轴光多模式照明。软件系统自动识别图像中的边缘、角点等特征点，通过三轴（X/Y/Z）精密运动平台驱动工件移动，配合高精度光栅尺实时反馈位置数据，最终完成长度、角度、圆度等几何参数的自动化测量。其亚像素细分技术可提升边界分辨能力，确保测量精度达微米级。
应用范围
该设备覆盖PCB板、金属配件、橡胶制品、弹簧、螺丝等工件的二维尺寸检测，同时支持三维高度测量与逆向工程。在电子行业，可精准检测手机中框、连接器等微小零件；在汽车领域，适用于发动机齿轮、钣金件等复杂工件的轮廓测量；模具行业则利用其非接触式测量特性，避免损伤精密模具表面。
技术参数
测量行程：300×200×200mm
光学放大倍率：0.7x-4.5x（影像放大30x-225x）
重复精度：±3μm，线性精度（3+L/200）μm
光栅尺分辨率：0.0005mm
光源系统：程控八分区环形LED冷光源+平行轮廓光
运动控制：全闭环伺服系统，支持CNC自动编程与手动摇杆双模式操作
产品特点
模块化设计：花岗岩底座与立柱确保温度稳定性，进口P级直线导轨降低动态误差，维护便捷。
智能软件：支持SPC统计、CAD比对及脱机编程，数据可导出EXCEL/WORD并自动生成公差报告。
高效检测：一键式自动对焦与拼图拍照功能减少人为误差，支持大批量工件自动编程测量，效率提升3倍以上。
扩展性强：可选配接触式测头或激光非接触模块，实现三维测量与狭小区域检测，满足多元化需求。
