工作原理

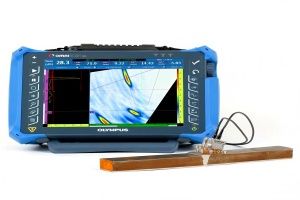

OmniScan SX基于TOFD（Time-of-Flight Diffraction）技术，通过一对斜探头（发射与接收）向焊缝发射纵波。当超声波遇到缺陷端点时，会产生衍射波，仪器通过测量发射探头与接收探头间衍射波的到达时间差，结合探头间距与材料声速，计算缺陷的深度、高度及位置。与传统脉冲反射法相比，TOFD技术对缺陷尺寸的量化精度更高，尤其适用于检测纵向裂纹与未熔合等平面型缺陷。
应用范围
适用于压力容器环缝检测、石油天然气管道焊缝完整性评估、核电设备压力容器安全验证、航空航天构件焊缝质量控制及钢结构桥梁焊缝缺陷筛查等场景。例如，在能源行业可执行API 577标准要求的管道焊缝TOFD检测；在核电领域可验证反应堆压力容器焊缝的熔合质量；在制造业中可优化焊接工艺参数，满足ASTM E2373、ISO 10863等国际规范。
产品技术参数
检测技术：TOFD（衍射时差法）
通道数：2晶片（标配），支持4晶片扩展
频率范围：2~25MHz（可调）
扫描方式：线性/扇形扫描
显示：8.4英寸TFT触控屏（1024×768分辨率）
数据存储：128GB固态硬盘（支持USB 3.0导出）
电源：热插拔锂电池（续航≥8小时）
外形尺寸：300mm×200mm×100mm
重量：约3.8kg（含电池）
防护等级：IP65（防尘防水）
探头接口：LEMO 00（兼容纵波/横波探头）
产品特点
高精度缺陷量化：TOFD技术可测量缺陷高度误差＜0.5mm，检出能力优于传统超声。
三维成像功能：支持B扫描与D扫描（深度-幅度）成像，直观显示缺陷空间分布。
智能检测软件：内置DAC（距离振幅校正）、TCG（时间校正增益）曲线，自动生成检测报告。
便携耐用设计：人体工学手柄与防滑外壳，适应现场恶劣环境作业。
数据管理：支持云端存储与远程协作，可生成符合EN 15318标准的检测记录。
OmniScan SX以精准、高效、智能的特性，成为焊缝TOFD检测领域的标杆设备，助力用户实现工业设备安全评估与质量控制的高标准要求。
