工作原理

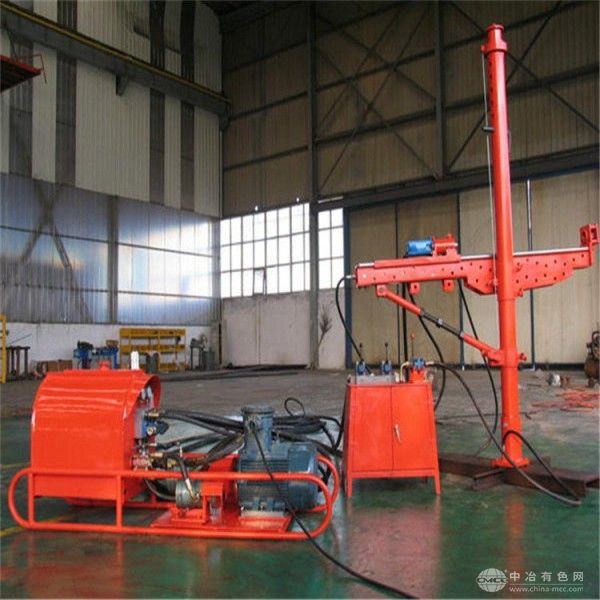

ZYJ-420/200采用全液压动力驱动与智能闭环控制技术：
15kW防爆电机驱动变量柱塞泵，将液压能转化为高压油液，通过多路换向阀分配至回转系统与给进系统。回转系统由液压马达经两级行星齿轮减速输出420N·m扭矩，配合0-180r/min无级调速功能，可高效破碎f≤8的中硬岩层；给进系统通过液压油缸驱动，提供0-120kN连续可调的推进力，并支持恒压自动钻进模式，通过压力传感器实时感知地层阻力，动态调整推进速度与回转扭矩，避免卡钻或钻杆断裂风险。设备集成扭矩、位移、瓦斯浓度传感器，通过PLC控制器实现钻进参数智能优化，当遇到异常情况时，3秒内触发声光报警并启动应急回退或停机保护。架柱结构采用高强度合金钢焊接而成，通过液压顶紧装置与巷道顶板刚性连接，确保钻进过程中机身振动幅度≤1.2mm，保障钻孔垂直度。
应用范围
适用于煤矿井下100米以内的中深孔作业场景，包括：
综采工作面顶板锚索支护孔（钻孔直径28-42mm，深度15-30m）；
掘进巷道瓦斯抽采顺层孔（钻孔直径94-150mm，深度50-80m）；
超前探放水孔及地质构造探测孔（钻孔直径75-200mm，深度30-100m）；
断层封堵验证孔及顶板离层监测孔等辅助工程。
设备可适配金刚石复合片钻头、牙轮钻头及螺旋钻杆，满足多样化地层与孔径需求。
技术参数
额定功率：15kW
额定扭矩：420N·m
钻孔直径范围：42-200mm
钻进深度：0-100m（视地层条件）
回转速度：0-180r/min（无级调速）
给进力：0-120kN（连续可调）
起拔力：150kN
主机重量：9.5t（不含架柱）
架柱高度：2.2-4.8m（液压可调）
适配动力：1140V/660V防爆电机
防护等级：IP65（防尘防水）
防爆标志：ExdI Mb
产品特点
高扭矩大孔径设计：420N·m扭矩与200mm钻孔直径协同，单班钻进效率达70-90m，较传统设备提升40%；
智能安全防护系统：集成钻孔压力监测、瓦斯预警、防喷孔装置及架柱防松锁紧机构，通过四级报警机制保障施工安全；
高精度稳定钻进：液压可调架柱配合动态减振技术，钻孔垂直度偏差≤0.3°，满足瓦斯抽采孔严苛精度要求；
模块化快速组装：主机与架柱分体运输，通过快换接头50分钟内完成组装，适应井下狭窄空间作业；
低能耗长寿命设计：采用节能型液压系统与耐磨材料，综合能耗降低25%，关键部件寿命超12000小时。
