工作原理

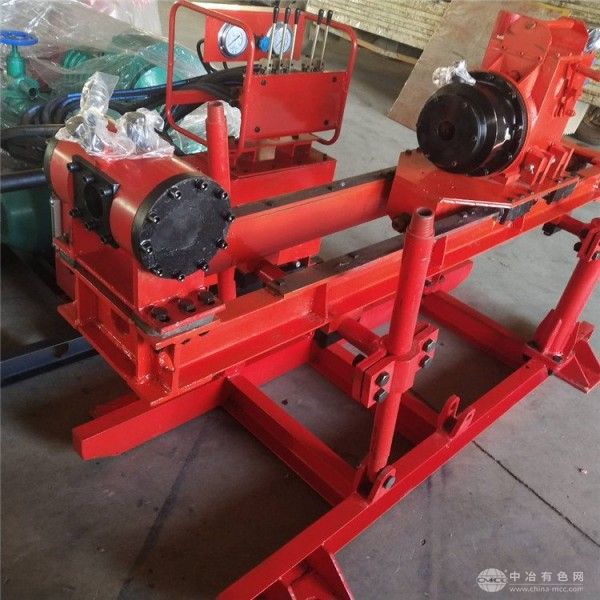

ZDY3200S采用全液压闭环控制系统：
通过高压液压泵将机械能转化为油液压力，驱动动力头回转马达与给进油缸协同作业。动力头输出3200N·m超大扭矩，带动钻杆旋转破碎岩层；给进油缸提供0-25kN连续可调的推进力，实现钻进与起拔的精准控制。系统集成压力传感器与位移编码器，实时监测扭矩、推进力及钻进深度，并通过PLC控制器自动调整参数，确保钻进过程稳定高效。当遇到高压水或卡钻时，液压系统自动触发过载保护，快速泄压并停机，避免设备损坏或突发事故。
应用范围
适用于煤矿井下中硬至坚硬岩层（f≤10）的深孔施工，包括探放水孔（直径94-200mm、深度0-500m）、瓦斯抽采孔、顶板疏水孔及地质异常区探测孔等。可部署于综采工作面、掘进巷道及老空区治理区域，满足水平孔、仰角孔及俯角孔的多样化施工需求，助力煤矿实现“预测预报、有疑必探、先探后掘”的水害防治目标。
技术参数
额定扭矩：3200N·m
钻进深度：0-500m（视地层条件）
钻孔直径：94-200mm
回转速度：0-180r/min（无级调速）
给进力：0-25kN（连续可调）
起拔力：35kN
主机重量：4.8t（含动力系统与夹持器）
外形尺寸（长×宽×高）：3200×1300×1800mm
适配电源：380V/50Hz（井下防爆电机）
防护等级：IP55（防尘防水，适应煤矿潮湿、粉尘环境）
产品特点
高功率密度设计：动力头采用行星齿轮减速机构，结构紧凑且传动效率达92%，扭矩输出较同类产品提升15%；
智能化安全防护：配备钻孔压力实时监测系统，当水压异常升高时，自动启动防喷装置并报警，符合《煤矿安全规程》对探水钻机的严苛要求；
模块化快速维护：动力头、夹持器、液压阀组等关键部件可独立拆卸，单件更换时间≤30分钟，降低停机维修成本；
多场景适配性：支持金刚石复合片钻头、牙轮钻头等多种工具，可应对砂岩、灰岩、煤层等复杂地层的钻进需求；
人性化操作界面：集成7英寸触控屏，支持参数一键设定、故障代码显示及历史数据存储，操作人员经简单培训即可上岗。
