工作原理

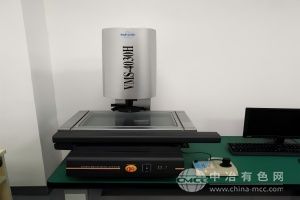

设备通过光学镜头将工件影像投影至高分辨率CCD/CMOS摄像头，摄像头捕捉图像后传输至测量软件；软件通过边缘提取、几何拟合等算法，计算工件的长度、角度、圆度、孔距等尺寸参数；全自动型号支持X/Y/Z轴自动移动（CNC控制）、自动对焦与程序预设，实现无人值守的批量检测，减少人工干预。
应用范围
广泛应用于机械制造、电子元件、五金配件、模具检测、汽车零部件等行业，用于检测零件的外形尺寸（如轴类外径、板材长度）、形位公差（如圆度、平面度）、轮廓特征（如槽宽、孔位）等，适用于生产过程抽检、新产品研发验证、售后质量分析等场景，尤其适合大批量工件的快速检测需求。
产品技术参数（参考值，具体以官方数据为准）
测量范围：X轴400mm，Y轴300mm（VMS-4030H对应400×300mm），Z轴高度可选（如200mm）；
分辨率：0.001mm（子像素级）；
测量精度：±(3+L/200)μm（L为测量长度，单位mm）；
摄像头像素：500万（标配，可选配800万）；
光源类型：表面光（可调亮度）、轮廓光（环形LED）、同轴光（可选）；
软件功能：支持二维/三维几何元素测量（线、圆、弧、球等）、形位公差计算（圆度、平面度等）、数据导出（CAD/Excel/PDF）、自动对焦、CNC程序控制；
电源：AC 220V 50Hz，功率约800W；
外形尺寸：约1200×1000×1600mm（长×宽×高）；
重量：约300kg。
产品特点
全自动CNC控制：支持X/Y/Z轴自动移动与测量程序预设（如测点间隔、旋转角度），实现无人值守的批量检测，提升检测效率；
高精度与分辨率：采用高分辨率摄像头与亚像素算法，确保0.001mm级分辨率与±3μm级精度，满足精密零件检测需求；
多光源适配：集成表面光、轮廓光、同轴光（可选），适应不同工件表面（镜面、哑光、透明），提升图像清晰度；
智能软件分析：内置测量软件支持几何测量、形位公差分析、数据导出及报告生成（PDF/Excel），降低人工分析难度；
自动对焦功能：快速锁定测量平面，避免手动调焦误差，提升检测稳定性；
稳定可靠：全封闭机身结构，光学系统抗振动干扰，长期使用精度稳定，符合国际计量标准；
操作便捷：10.4英寸触摸屏操作，支持一键启动测量、程序调用，新手可快速掌握；
兼容性强：兼容主流CAD软件，支持逆向工程与尺寸比对，适用于研发验证场景；
性价比突出：兼顾高精度与成本优势，适合中小企业批量检测需求
