工作原理

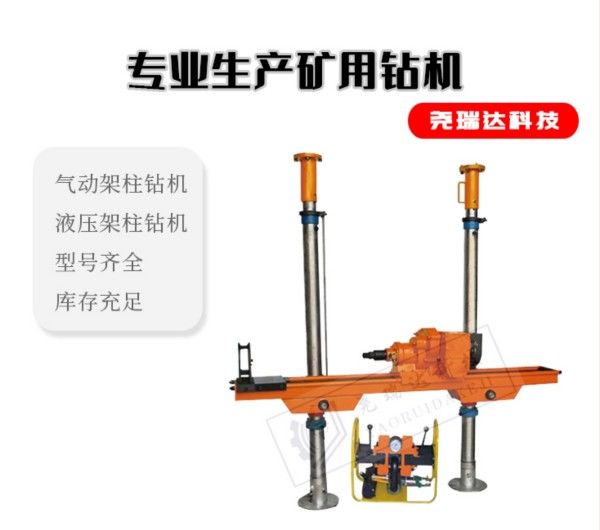

ZQJC-560型采用风动马达驱动系统，高压空气通过进气阀进入马达腔体，推动叶片旋转输出动力，带动钻杆实现高速回转（转速0-320r/min可调）。设备配备可调节式架柱支撑结构，通过液压锁紧装置固定钻孔角度，支撑立柱可360°水平旋转、±65°俯仰调节，确保钻孔作业的稳定性。进给机构采用单气缸推进，提供0-10kN连续可调的推进力，配合自动退钻功能，可高效完成Φ50-75mm钻孔作业，最大钻进深度达50m。系统集成气压调节阀与降噪装置，可根据岩层硬度动态调整输出扭矩（最大560N·m），同时将作业噪音控制在83dB以下，改善井下作业环境。
应用范围
该设备广泛应用于煤矿井下超前探放水孔、瓦斯抽放孔、巷道支护孔、地质构造探测孔等场景。其560N·m扭矩输出与50m深孔钻进能力，可穿透f=5-8级中等硬度岩层，尤其适合综采工作面两巷、掘进迎头、小型断层带等区域的快速勘探需求。模块化设计（主机重量320kg）支持快速拆装，适配矿车运输或人工搬运，满足狭小空间作业要求。
产品技术参数
钻孔直径：Φ50-Φ75mm
最大钻孔深度：50m（根据岩层条件）
额定转矩：560N·m
回转速度：0-320r/min（无级可调）
推进力：0-10kN
主机重量：320kg
适用气压：0.5-0.7MPa
噪音等级：≤83dB
产品特点
高效穿透中硬岩层：560N·m扭矩输出，配合10kN推进力，日均钻进效率提升35%，缩短单孔作业时间。
全向精准灵活定位：360°旋转与±65°俯仰调节，单台设备覆盖多角度钻孔需求，减少设备搬运次数。
本质安全防爆：全风动结构无电火花风险，适配高瓦斯矿井，符合MT/T 661-2011煤矿安全标准。
轻便耐用易维护：主机重量仅320kg，核心部件采用高强度合金钢材质，耐磨寿命提升50%，日常仅需清洁气路与润滑部件。
