紧固件横向振动试验机
产品详情
紧固件横向振动试验机是用来检测紧固件在一定频率和振幅的横向动态载荷下的自锁性能(防松性能)，广泛适用于汽车紧固件、航航空紧固件、风电紧固件、铁路紧固件等各类紧固件的防松量化检测。
紧固件横向振动试验机产品简介:60年代，德国研究者发现:往返式的横向振动是螺纹紧固件产生松脱的主要原因。根据这一研究成果，工程师们设计了一种门用于测试和分析自锁紧固件的自锁性能试验机，通过该试验机，IX(ZD)-40050螺纹紧固件横向振动试验机人们可以分析预紧轴力、横向位移和横向振动周期的变化曲线来判别螺纹紧固件的防松特性;以便于研究机械结构中螺纹紧固系统的自锁和锁紧特性。
紧固件横向振动试验机能够按照IS016130-2015、GB/T 10431-2008、DIN 65151、Junker原理规定的横向振动测试标准，来检测紧固件在一定频率和闭环控制恒定振幅(位移)状态条件下，施加横向动态载荷下的自锁性能(防松性能)。伺服自动拧紧装置按照设定的夹紧力(一般为保证载荷的75%)或扭矩自动拧紧被测螺栓/螺母。然后，启动测试，试验机将给整个连接副施加一定频率和振幅的横向动态载荷。在整个试验过程中，系统将记录并分析紧固件轴力、松脱角度、振幅、水平推力的变化。通过相关图表试验曲线，可以清楚的了解螺栓/螺母在振动环境下的自锁性能(防松性能)和各项技术参数。

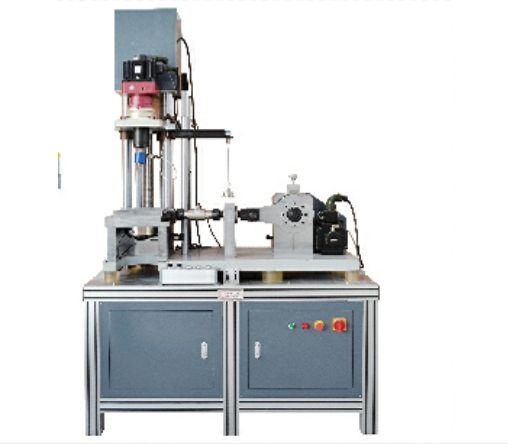

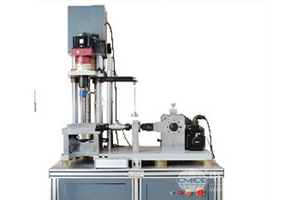

该试验机包含一个用于产生横向动态载荷和驱动电机。被测紧固件将安装在一个底部带水平滑轨的基座上。整台试验机被放置在一个工作台上。另外，作为标准配置，试验机还带有安全保护罩。紧固件横向振动试验机用来检测紧固件在一定频率和振幅的横向动态载荷下的自锁性能(防松性能)，对各种紧固件防松技术进行评定和分析，适应所有状态下的紧固件防松测试。试验过程电设备记录和自动描绘夹紧力、水平推力、振幅、松脱角度的试验曲线，自动计算任意周期内的衰减值，具有任意周期内数据分析功能，各参数关联曲线分析功能，具有不同测试条件的防松性能自动对比功能;
主机配置:具有振动源、力传感器、扭矩传感器、光栅位移传感器、伺服拧紧和振动系统、松脱角度测量光电编码器、拧紧装置自动升降系统，各规格工装夹具，能准确自动测量各个参数试验数据，能实现自动处理数据与统计，多功能报告输出等:
紧固件横向振动试验机技术参数:
1.产品规格:MX-400505
2.精度等: 1
3.轴向夹紧负荷:400KN
4.横向负荷:50KN
5.有效测力范围:2/100-99.99%;
6.试验力分辨率，负荷士30000码;内外不分档，且全程分辨率不变。
7.螺栓测量范围:M12-M24
8横向位移振幅:0-士2 mm(可自由调整)(可定制大位移振幅:0-±5 mm)
9.振动频率:0-15HZ(任意调)
10.位移分辨率:0.001mm(量程:0-10mm)
11.试验定时间自动停车,试验定次数自动停车。
12.预设参数:振动频率:0-15Hz任意设定
横向位移(振动幅度):0-±2mm任意设定
振动次数或时间:(任意设定)
初始拧紧扭矩:(任意设定)
初始夹紧力:(任意设定)
13.测试结果:松脱角度 紧固轴力衰减拧紧扭矩、松脱扭矩、转角，总擦系数，K系数，横向水平推力值 横向位移(振动幅度)
14.超载保护:超过负荷10%时自动保护;
15.自动诊断功能，定时对测量系统、驱动系统进行过载、过压、过流、超负荷等检查，出现异常情况立即进行保护
16.电源功率:22KW
17.主机重量:1850 kg
18.电源电压:380V(三相)
19.主机尺寸:1800*1000*2850mm
电脑控制全自动拧紧横向振动测试设备仪器工作环境:
电源:380V 50Hz;
2 温度:10-40℃;
3 相对湿度:10%-90%.
