工作原理

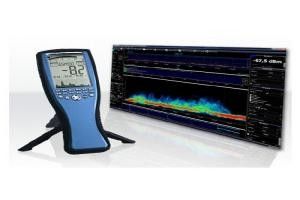

HF60105采用三阶段信号处理架构：
前端接收：通过三轴各向同性天线（覆盖9kHz-10GHz）捕获空间电磁信号，天线内置低噪声放大器（LNA）提升信噪比；
频谱分析：高速ADC（14位，125MS/s）将模拟信号数字化，FPGA芯片实时执行FFT变换（分辨率1Hz），生成频谱图并提取峰值、平均值及准峰值；
场强计算：基于天线因子与频段校准曲线，将接收功率转换为电场/磁场强度，并自动修正温度、湿度影响（内置传感器）；
数据输出：彩色触摸屏显示频谱、时域波形及ICNIRP限值对比，支持声光报警与多格式数据存储（CSV/KML/PDF）。
应用范围
该仪器适用于以下场景：
通信基础设施监测：5G/4G基站、卫星通信地球站的电磁辐射水平评估；
广播电视塔检测：调频/电视发射台周边环境电磁暴露剂量测量；
工业电磁兼容：雷达系统、微波加热设备及高压输电线路的电磁干扰分析；
智慧城市规划：城市热点区域电磁环境普查与电磁污染地图绘制；
科研教育：电磁波传播特性研究、电磁生物效应实验数据采集。
产品技术参数
频率范围：9kHz-10GHz（可选扩展至18GHz）；
场强范围：电场0.01-300V/m，磁场0.001-100μT，功率密度0.001-100W/m²；
分辨率：电场0.001V/m，磁场0.0001μT；
精度：±1.5dB（典型值），±3dB（全频段）；
频谱分析：FFT点数16384，动态范围>110dB；
天线配置：三轴各向同性天线（E/H场同步测量），支持远程探头扩展（最长10m）；
存储容量：≥1,000,000组数据，支持GPS坐标与时间戳记录；
显示与输出：7英寸IPS彩色触摸屏，内置USB 3.0/Wi-Fi 6/蓝牙5.0接口，支持实时数据云传输；
报警功能：三级声光报警（预警/警戒/危险），阈值可自定义（默认ICNIRP公众暴露限值）；
电源：可充电锂电池（续航≥16小时），支持快充（2.5小时充满）；
尺寸重量：380×280×180mm，≤5.5kg；
防护等级：IP68，防尘防水（3米水深60分钟），2米跌落无损坏；
工作条件：温度-40℃~70℃，湿度0-98%RH（无冷凝）。
产品特点
超宽频动态范围：单次扫描覆盖10⁸倍场强变化，避免分段测量误差；
实时频谱分析：1Hz分辨率频谱图，精准定位干扰源与谐波成分；
抗干扰能力强：屏蔽舱体与光纤信号传输，抑制邻频信号干扰；
智能合规分析：内置ICNIRP、IEEE、GB 8702等标准库，自动生成合规报告；
坚固便携设计：符合MIL-STD-810G军用标准，适应极端环境作业。
